SMT工艺中紧凑且坚固的电路板连接

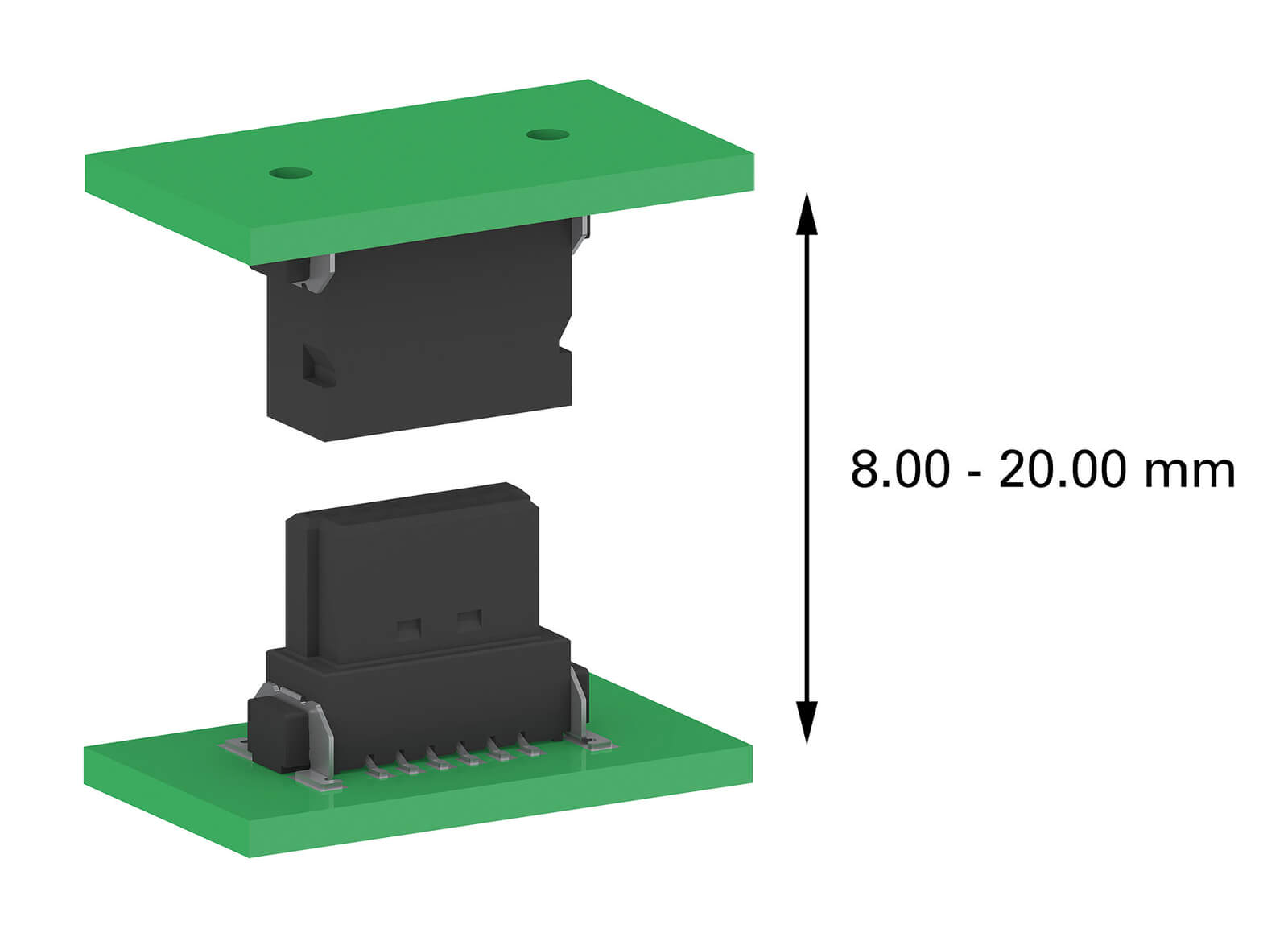

使用 ept 的 One27 连接器，可实现 8.00 至 20.00 毫米的电路板间距。

One27 Leiterplattenabstaende NEU 2023

特点

12 至 80 个触点
1.4 A 载流能力
500 次插拔循环

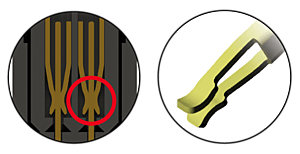

极高的接触可靠性
已通过与其他供应商产品的兼容性测试

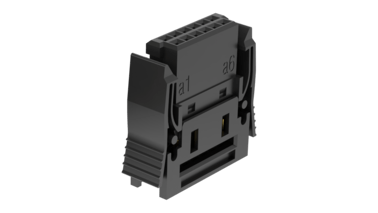

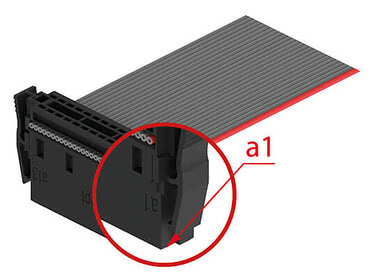

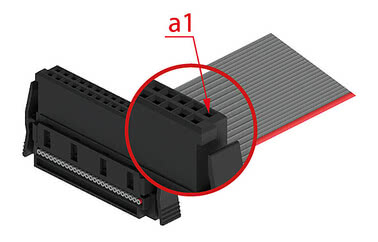

IDC 排针可单独购买或预装线缆采用卷带包装
通过
LV214 认证

应用

板对板（夹层）连接，间距为8毫米至20.00毫米
，支持平行和直角连接，
采用IDC接口配合扁平电缆

One27：概览

事实概览应用 One27 产品精彩集锦视频特点灵活的间距开发者视角常见问题客户感言

直型弹簧条

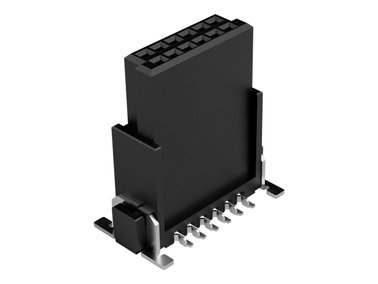

One27 高型弹簧排项目编号 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米

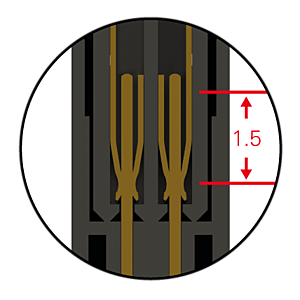

联系重叠	1.5 毫米

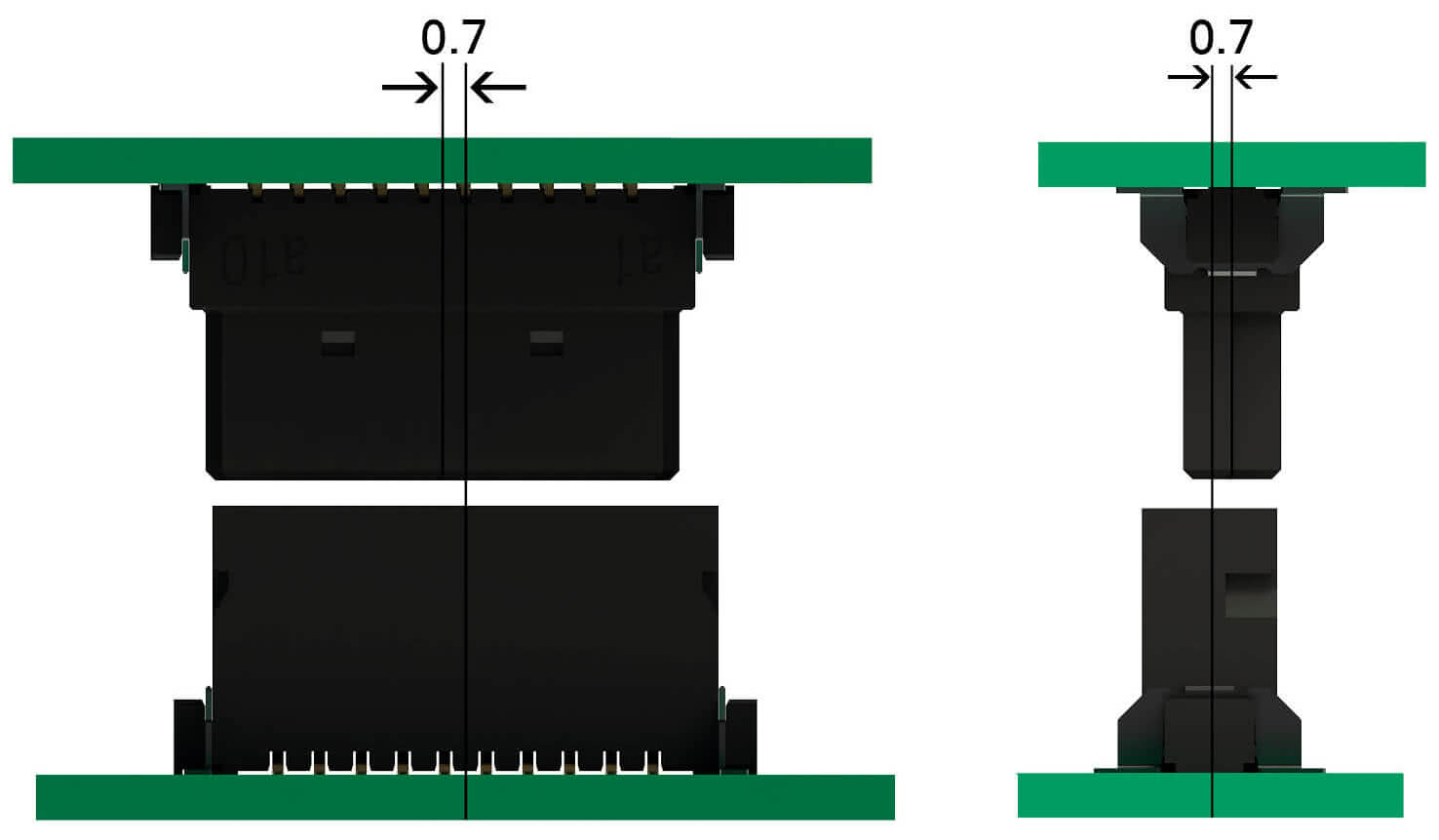

中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米

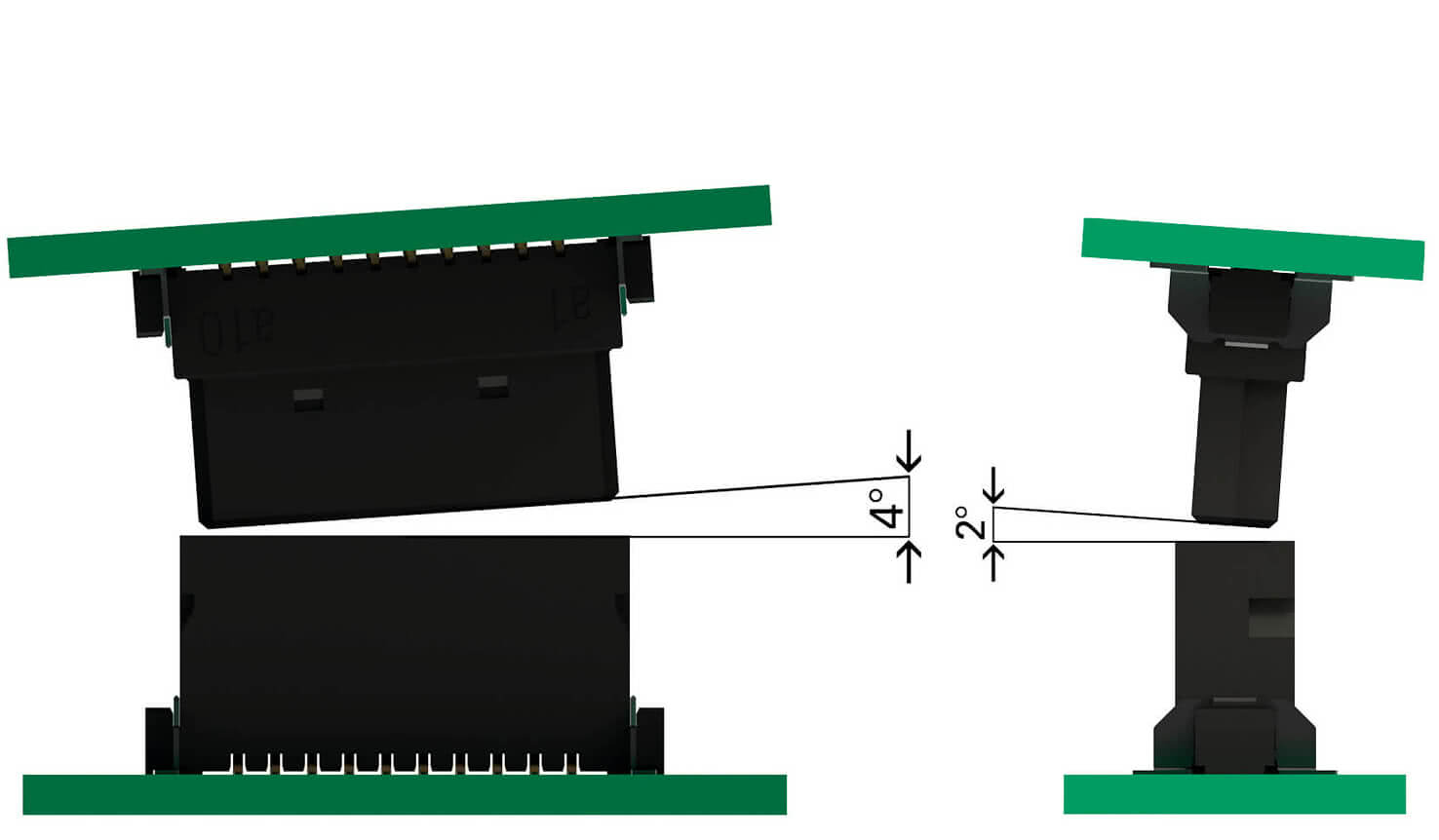

角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

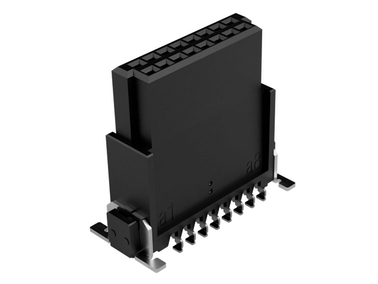

One27 高型弹簧排项目编号 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 高型弹簧排项目编号 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

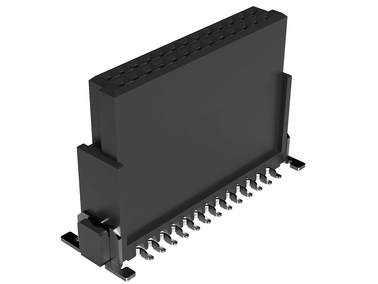

One27 高型弹簧排项目编号 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 高型弹簧排项目编号 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

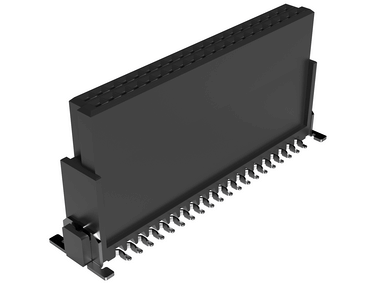

One27 高型弹簧排项目编号 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

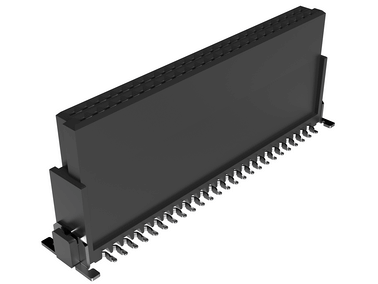

One27 高型弹簧排项目编号 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

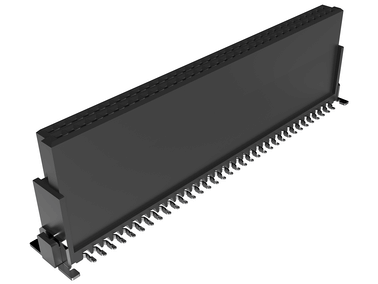

One27 高型弹簧排项目编号 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

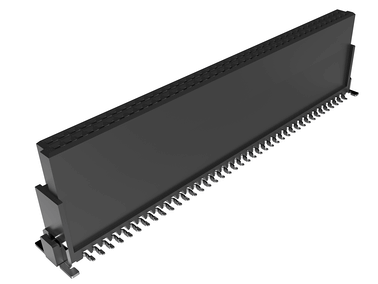

One27 高型弹簧排项目编号 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

可组合使用，适用于15.4–20.0毫米的电路板间距, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：13.65 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型弹簧排项目编号 404-54080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	15.4–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

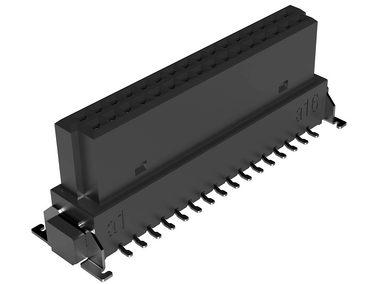

One27 中型接头排项目编号 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

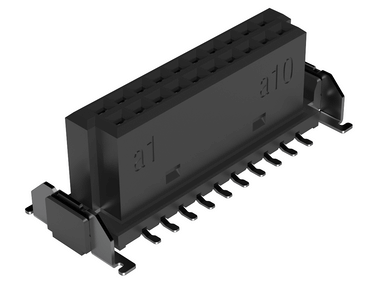

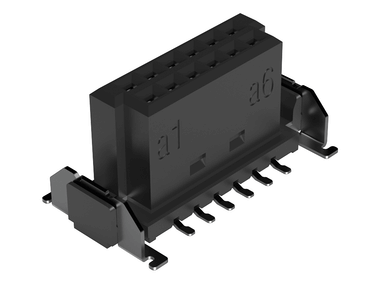

One27 低矮型排针项目编号 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

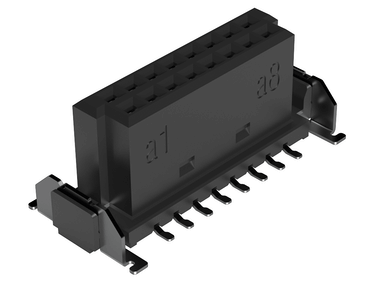

One27 低矮型排针项目编号 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 低矮型排针项目编号 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

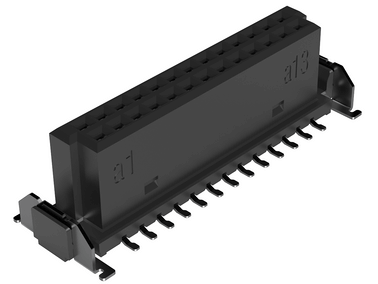

One27 低矮型排针项目编号 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

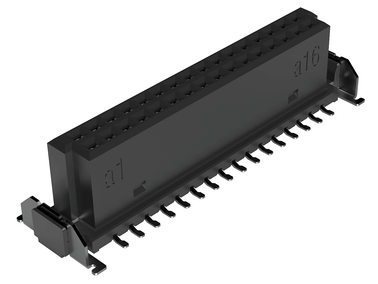

One27 低矮型排针项目编号 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

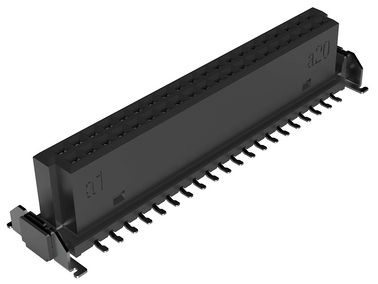

One27 低矮型排针项目编号 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 低矮型排针项目编号 414-52050-51

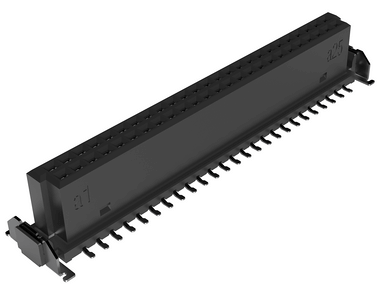

ept One27 Federleiste gerade Low 404 52050 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

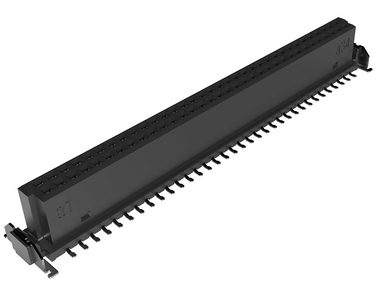

One27 低矮型排针项目编号 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

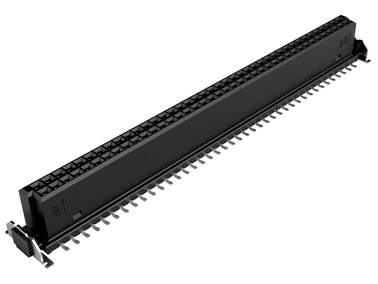

One27 低矮型排针项目编号 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

可组合使用，适用于8.0–12.6毫米的电路板间距, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：6.25 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 低矮型排针项目编号 414-52080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	8.0 毫米 - 12.6 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 中型接头排项目编号 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

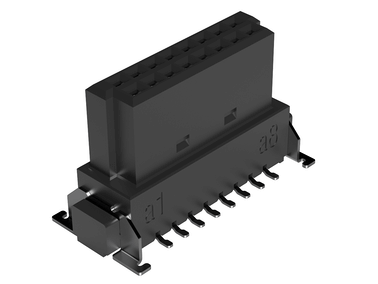

One27 中型接头排项目编号 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 中型接头排项目编号 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

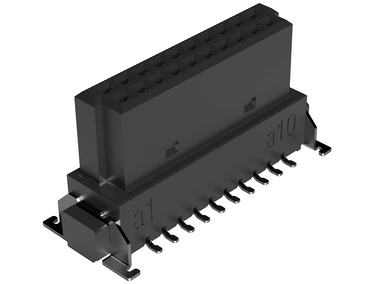

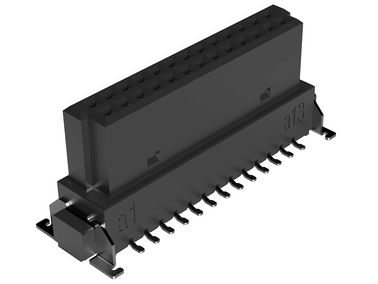

One27 中型接头排项目编号 414-53026-51

ept One27 Federleiste gerade Mid 404 53026 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

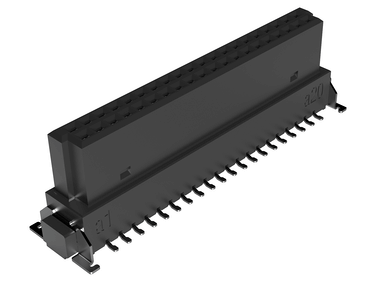

One27 中型接头排项目编号 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 中型接头排项目编号 414-53050-51

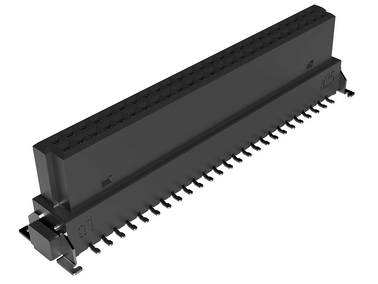

ept One27 Federleiste gerade Mid 404 53050 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 中型接头排项目编号 414-53068-51

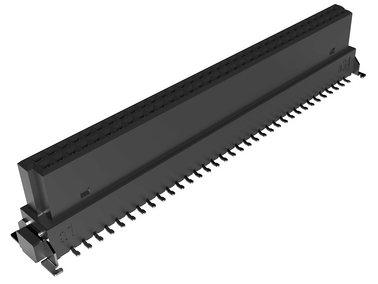

ept One27 Federleiste gerade Mid 404 53068 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

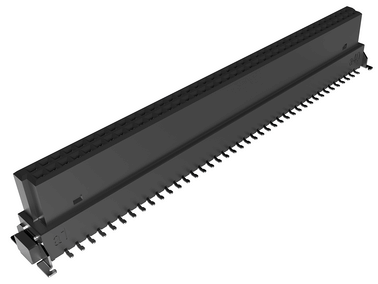

One27 中型接头排项目编号 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

可组合使用，适用于10.8–15.4毫米的电路板间距, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：9.05 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 中型接头排项目编号 414-53080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	10.8 毫米 - 15.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

直型刀架

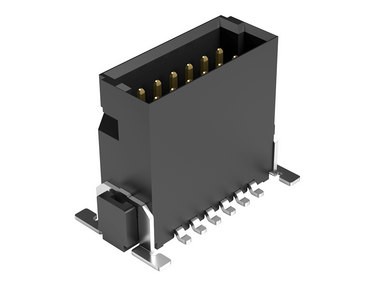

One27 高型刀片条项目编号 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 高型刀片条项目编号 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

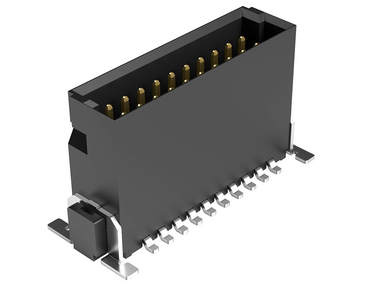

One27 高型刀片条项目编号 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

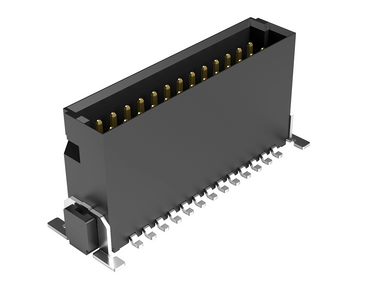

One27 高型刀片条项目编号 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

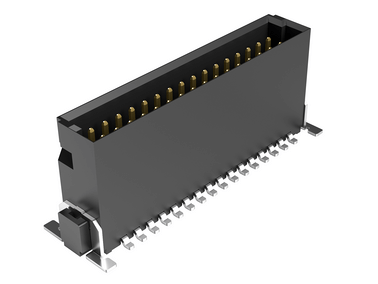

One27 高型刀片条项目编号 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

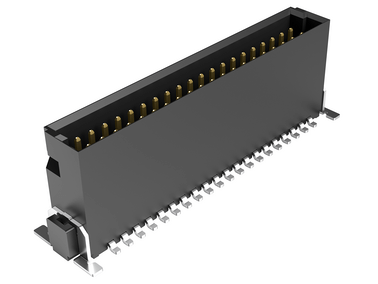

One27 高型刀片条项目编号 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

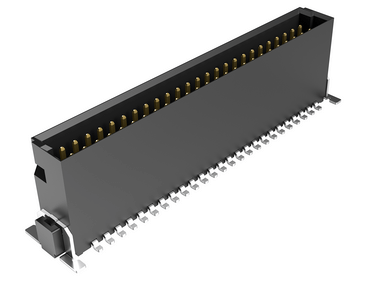

One27 高型刀片条项目编号 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

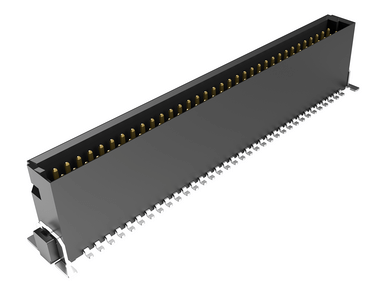

One27 高型刀片条项目编号 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 高型刀片条项目编号 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

可组合使用，适用于11.1–20.0毫米的电路板间距, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：4.85 毫米, 表现等级 1

平行

直角

SMT

高密度

坚固耐用

显示更多产品详情

One27 高型刀片条项目编号 403-54080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	11.1–20.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

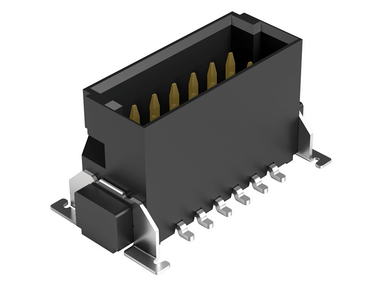

One27 低矮型刀片条项目编号 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

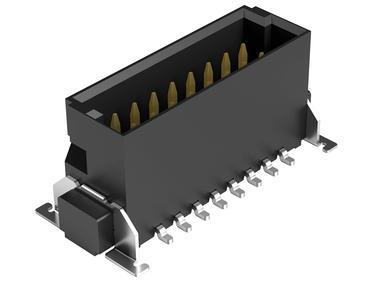

One27 低矮型刀片条项目编号 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

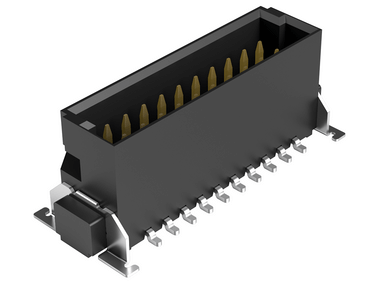

One27 低矮型刀片条项目编号 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

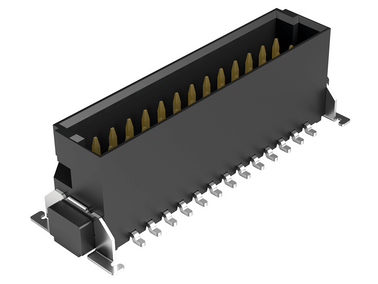

One27 低矮型刀片条项目编号 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

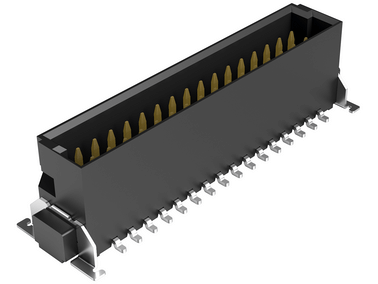

One27 低矮型刀片条项目编号 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

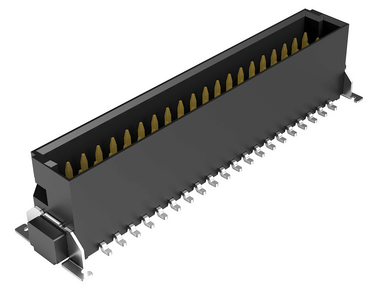

One27 低矮型刀片条项目编号 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

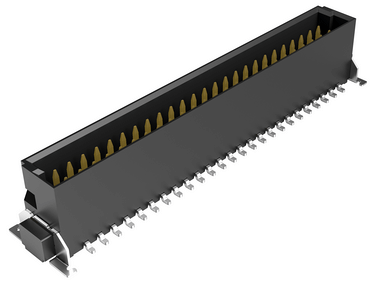

One27 低矮型刀片条项目编号 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

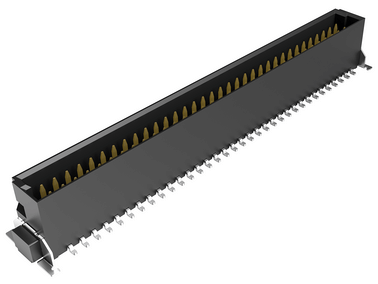

One27 低矮型刀片条项目编号 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

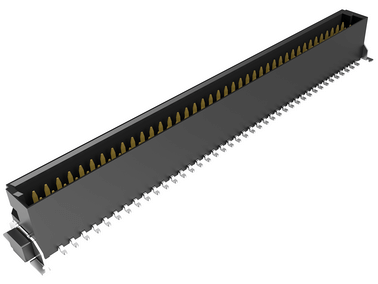

One27 低矮型刀片条项目编号 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

可组合使用，适用于8.0–16.9毫米的电路板间距, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：1.75 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 低矮型刀片条项目编号 413-52080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	8.0 毫米 - 16.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

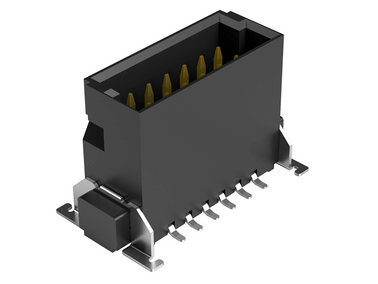

One27 中型刀架项目编号 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

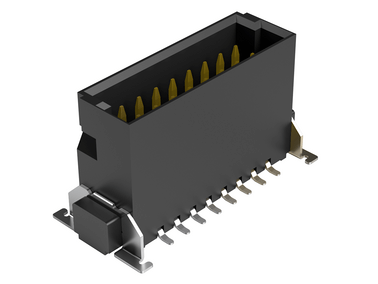

One27 中型刀架项目编号 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

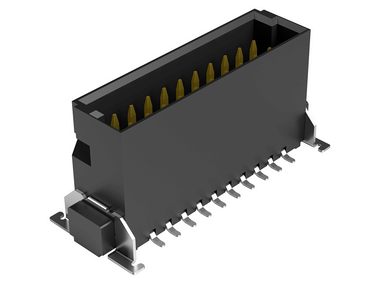

One27 中型刀架项目编号 413-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

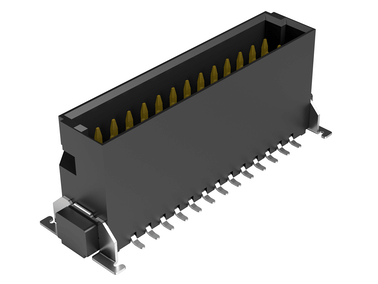

One27 中型刀架项目编号 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

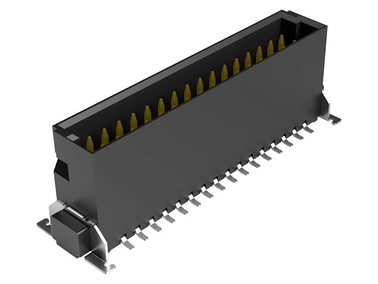

One27 中型刀架项目编号 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

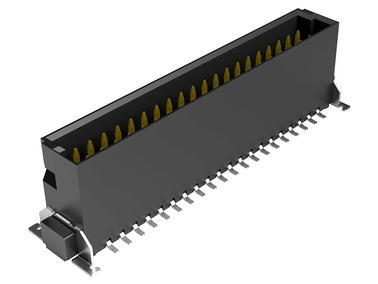

One27 中型刀架项目编号 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

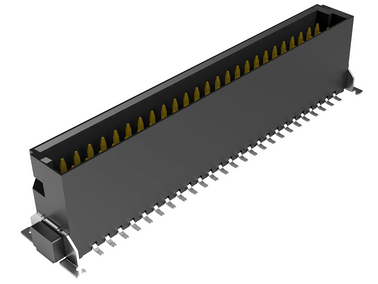

One27 中型刀架项目编号 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 中型刀架项目编号 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

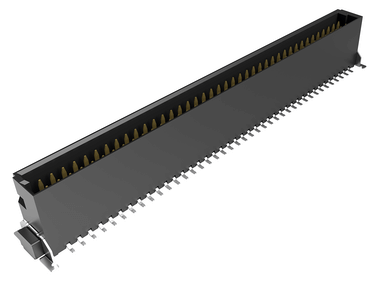

One27 中型刀架项目编号 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

可组合使用，适用于电路板间距为 9.5 - 18.4 毫米的情况, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, SMT连接技术, 未插接时的安装高度：3.25 毫米, 表现等级 1

平行

直角

SMT

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 中型刀架项目编号 413-53080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	9.5 毫米 - 18.4 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	3.1 A（20°C，50极中的4极） 1.4 A（20°C，50极中的50极）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

弯头弹簧条

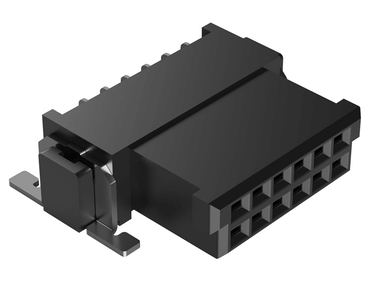

One27 弯头排针项目编号 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

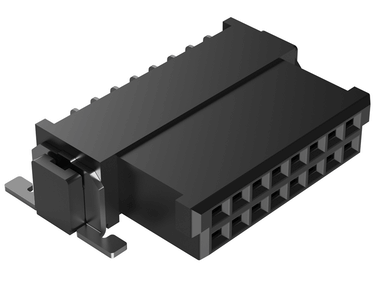

One27 弯头排针项目编号 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51

呈90°弯曲, 触点间距 1.5 毫米, 位数 16, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

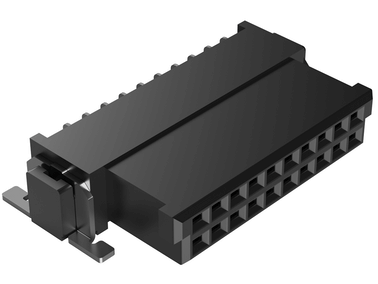

One27 弯头排针项目编号 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

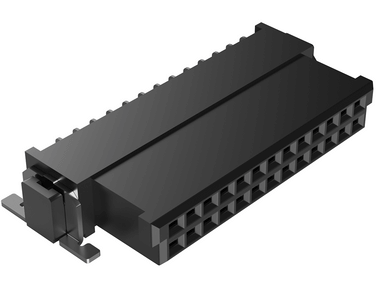

One27 弯头排针项目编号 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 26, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

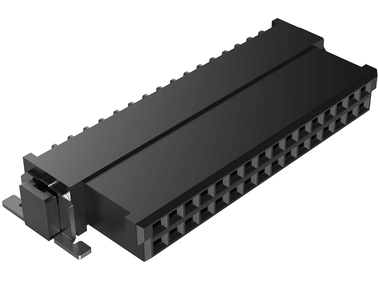

One27 弯头排针项目编号 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

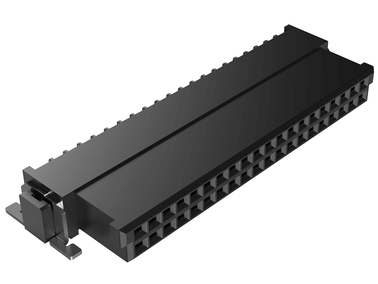

One27 弯头排针项目编号 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51

呈90°弯曲, 触点间距 1.5 毫米, 总数 40, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

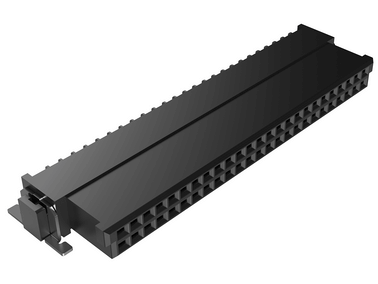

One27 弯头排针项目编号 404-51050-51

ept One27 Federleiste gewinkelt 404 51050 51

呈90°弯曲, 触点间距 1.5 毫米, 数量 50, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯头排针项目编号 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

呈90°弯曲, 触点间距 1.5 毫米, 第68条, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯头排针项目编号 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯头排针项目编号 404-51080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

弯头插排

One27 弯角刀架项目编号 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

呈90°弯曲, 触点间距 1.5 毫米, 位数 16, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51016-51 - 技术数据

基础知识

联系次数	16
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51020-51 - 技术数据

基础知识

联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 26, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51026-51 - 技术数据

基础知识

联系次数	26
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51032-51 - 技术数据

基础知识

联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

呈90°弯曲, 触点间距 1.5 毫米, 总数 40, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51040-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

呈90°弯曲, 触点间距 1.5 毫米, 数量 50, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51050-51 - 技术数据

基础知识

联系次数	50
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

呈90°弯曲, 触点间距 1.5 毫米, 第68条, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51068-51 - 技术数据

基础知识

联系次数	68
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51080-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 弯角刀架项目编号 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

呈90°弯曲, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 1.27 毫米, 表现等级 1

直角

横向

SMT

高密度

坚固耐用

显示更多产品详情

One27 弯角刀架项目编号 403-51012-51 - 技术数据

基础知识

联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 胜 NiP 胜 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流 IEC 60512-5-2	1.4 A（20°C，50 针）
接触电阻 IEC 60512-2-1	≤ 25 mΩ
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

IDC 弹簧接线排

One27 IDC 排针项目编号 404-59012-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 12 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59012-61 - 技术数据

基础知识

联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59016-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 16 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59016-61 - 技术数据

基础知识

联系次数	16
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59020-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 20 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59020-61 - 技术数据

基础知识

联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59026-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 26 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59026-61 - 技术数据

基础知识

联系次数	26
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59032-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 32 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59032-61 - 技术数据

基础知识

联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59040-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 40 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59040-61 - 技术数据

基础知识

联系次数	40
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59050-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 50 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59050-61 - 技术数据

基础知识

联系次数	50
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59068-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 68 针，1.27 毫米间距, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59068-61 - 技术数据

基础知识

联系次数	68
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 IDC 排针项目编号 404-59080-61

One27 Federleiste IDC Neu Foto

适用于通过 AWG 30/7 扁平电缆连接 IDC, 触点间距 1.5 毫米, 80 针，间距 1.27 毫米, 0.635 毫米网格扁平电缆, 表现等级 1, IDC 排针专用于线缆组装。请务必遵守加工说明。

电缆对电路板

高密度

坚固耐用

显示更多产品详情

One27 IDC 排针项目编号 404-59080-61 - 技术数据

基础知识

联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C（取决于所使用的电缆类型）

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

接触电阻 IEC 60512-2-1	≤ 25 mΩ 弹簧 --> 插头≤ 10 mΩ IDC --> 电缆
空气和爬电距离	至少 0.4 毫米
绝缘阻抗 IEC 60512-3-1	≥ 10 GΩ
测试电压 IEC 60512-4-1	500 VAC

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 PVC标准线缆组件

One27 线缆组件 12 针 100 毫米型号 120 项目编号 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 12 针 100 毫米型号 120 项目编号 404-6112-100-120-1 - 技术数据

基础知识

联系次数	12
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 16 针 100 毫米型号 120 项目编号 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 16 针 100 毫米型号 120 项目编号 404-6116-100-120-1 - 技术数据

基础知识

联系次数	16
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 20 针 100 毫米型号 120 项目编号 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 20 针 100 毫米型号 120 项目编号 404-6120-100-120-1 - 技术数据

基础知识

联系次数	20
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 26 针 100 毫米型号 120 项目编号 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 26 针 100 毫米型号 120 项目编号 404-6126-100-120-1 - 技术数据

基础知识

联系次数	26
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 32 针 100 毫米型号 120 项目编号 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 32 针 100 毫米型号 120 项目编号 404-6132-100-120-1 - 技术数据

基础知识

联系次数	32
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 40 针 100 毫米型号 120 项目编号 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 40 针 100 毫米型号 120 项目编号 404-6140-100-120-1 - 技术数据

基础知识

联系次数	40
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 50 针 100 毫米型号 120 项目编号 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50个引脚, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 50 针 100 毫米型号 120 项目编号 404-6150-100-120-1 - 技术数据

基础知识

联系次数	50
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 68 针 100 毫米型号 120 项目编号 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 68 针 100 毫米型号 120 项目编号 404-6168-100-120-1 - 技术数据

基础知识

联系次数	68
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组件 80 针 100 毫米型号 120 项目编号 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80针, 触点间距 1.5 毫米, AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组件 80 针 100 毫米型号 120 项目编号 404-6180-100-120-1 - 技术数据

基础知识

联系次数	80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 定制PVC线缆组件

One27 线缆组装型号 100 项目编号 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 100 项目编号 404-61NN-LLL-100-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装 120型项目编号 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 120型项目编号 404-61NN-LLL-120-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装型号 130 项目编号 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 130 项目编号 404-61NN-LLL-130-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装 400型项目编号 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 400型项目编号 404-61NN-LLL-400-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装型号 420 项目编号 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 420 项目编号 404-61NN-LLL-420-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装型号 110 项目编号 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 110 项目编号 404-61NN-LLL-110-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装型号 140 项目编号 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 140 项目编号 404-61NN-LLL-140-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 线缆组装型号 440 项目编号 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, PVC电缆类型：-30°C 至 +105°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 440 项目编号 404-61NN-LLL-440-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-30°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.2 A（25°C）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

One27 高温线缆加工

One27 线缆组装型号 100 项目编号 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 100 项目编号 404-62NN-LLL-100-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装 120型项目编号 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 120型项目编号 404-62NN-LLL-120-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 130 项目编号 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 130 项目编号 404-62NN-LLL-130-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装 400型项目编号 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 400型项目编号 404-62NN-LLL-400-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 420 项目编号 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 420 项目编号 404-62NN-LLL-420-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 110 项目编号 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 110 项目编号 404-62NN-LLL-110-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 140 项目编号 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 140 项目编号 404-62NN-LLL-140-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 440 项目编号 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

12至80的幂, 触点间距 1.5 毫米, AWG 30/7 网格扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, TPE-S型电缆：-55°C 至 +125°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 440 项目编号 404-62NN-LLL-440-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP、UL 94 V-0（IDC 排针）、TPE-ET S（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

工作电流	1.3 A（25°C）
接触电阻	20°C 时最大 354 Ω/km（电缆）
空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 无卤线缆组件

One27 线缆组装型号 100 项目编号 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 100 项目编号 404-66NN-LLL-100-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装 120型项目编号 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 120型项目编号 404-66NN-LLL-120-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 经 PdNi 经 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 130 项目编号 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 130 项目编号 404-66NN-LLL-130-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装 400型项目编号 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装 400型项目编号 404-66NN-LLL-400-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 420 项目编号 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 420 项目编号 404-66NN-LLL-420-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 110 项目编号 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 110 项目编号 404-66NN-LLL-110-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 140 项目编号 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 140 项目编号 404-66NN-LLL-140-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

One27 线缆组装型号 440 项目编号 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

12至80的幂, 触点间距 1.5 毫米, AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择, 采用插拔式连接技术（IDC）的组装, LSZH型电缆：-40°C 至 +90°C（静止状态）, A1上的彩色导线

电缆对电路板

高密度

显示更多产品详情

One27 线缆组装型号 440 项目编号 404-66NN-LLL-440-1 - 技术数据

基础知识

联系次数	12 - 80
连接技术	SMT
工作温度	-40°C 至 +90°C

材料

绝缘体	LCP，UL 94 V-0（IDC 排针），LSZH EVA/PO，UL 22088（电缆）
CTI 值 IEC 60112	175（IDC 弹簧排）
联系材料	铜合金（IDC 弹簧排）镀锡铜（电缆）
联系涂层	Au 覆 PdNi 覆 Ni（IDC 排针）
连接区域	Sn 覆盖 Ni

机械

网格尺寸	1.27 毫米（IDC 排针） 0.635 毫米（电缆）
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≥ 0.1 N
使用寿命 IEC 60512-9-1	1级：500次插拔循环
超越安全	0.9 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角偏移纵轴	± 4°
横轴角度偏移	± 2°

电动

空气和爬电距离	至少 0.4 毫米

认证/符合性

UL 文件	E130314 & E493123
环境	符合RoHS标准

降额图

其他杆数？其他堆叠高度？其他接触涂层？定制变体？滞后触头？

要求定制连接器

" 没有适合您的连接器？现在就申请定制连接器！

Username:

非常感谢！我们将审核您的需求，并尽快与您联系。

如有任何疑问，欢迎随时通过电子邮件或电话与我们联系。

未找到合适的产品——立即咨询产品：

带*的字段为必填项。

公司名称 *

致辞

姓名 *

名称 *

街道 *

邮政编码 *

地点 *

国家 *

电子邮件 *

电话 *

产品要求 *

您可在此查阅我们的隐私政策。

One27 SMT连接器的亮点

ept的One27连接器有哪些功能？它们提供了哪些电路板连接方案和连接技术？为什么One27连接器特别坚固且易于加工？这部动画短片将生动

地解答这些问题以及更多疑问。立即点击观看！（或前往YouTube）！

适用于板对板应用的 1.27 毫米 SMT 连接器的特点

One27® 系列提供兼具高度灵活性与可靠性的连接器，适用于多种板对板应用。该系列基于 1.27 毫米间距设计，提供多种直插式和弯头式结构以及扁平电缆连接方案，触点数从 12 到 80 不等。这些连接器与现有同类产品插拔兼容，并在测试中表现优异。

One27 刀架
详情一览

防扭装置
确保刀片与弹簧排正确连接

导入斜面
用于补偿插接时的中心偏移和角度偏差

Boardlock
与电路板的牢固连接

定位销
通过精确定位实现最佳加工效果

共面性
加工过程中的可靠焊接

半月板形成
焊点具有很高的稳定性和承载能力

One27 排针
详情一览

双臂弹簧触点
确保安全可靠的连接

光滑表面
通过在轧制的光滑表面上形成接触，确保可靠的接触

28915 100x100x72x72x100 image — 超越安全
凭借出色的公差补偿能力，确保了极高的可靠性

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

我们为您量身定制适用于您应用场景的精准连接器。

其他极数
其他堆叠高度
其他触点镀层

立即咨询定制连接器

板对板柔性电路板间距

使用ept的One27连接器，可实现8.00至20.00毫米的电路板间距。
One27连接器具有极高的防插错安全性，允许刀片式和弹簧式接头在1.5毫米的范围内灵活插接。通过组合不同的安装高度，既可实现较小的PCB间距，也可实现较大的PCB间距。

ept One27 Mittenversatz

One27 连接器的中心
偏移允许的偏移公差

One27 SMT 连接器在插接时，纵向和横向轴上的偏移公差为 0.7 毫米。

ept One27 Winkelversatz

One27 连接器的角度偏差
允许的角度偏差

在插入 One27 PCB 连接器时，接线排可在纵轴方向以最大 4° 的倾斜角度、在横轴方向以最大 2° 的倾斜角度插入插针排。

已有关于其与市场上其他连接器兼容性的测试报告。

适用于自动化贴片的卷带包装

IDC 排针也可单独购买（无需扁平电缆），以满足个性化线缆长度需求

One27 1.27 毫米间距 SMT 电路板连接器

Schreibtisch ept

“在保持小间距和最大程度坚固性的同时，于同一连接器产品系列内提供尽可能多样化的连接方式和插头款式？我们决心迎接这一挑战。

我们采用1.27毫米间距的One27 SMT电路板连接器如今不仅做到了这一点，更实现了更多：它们专为SMT领域的多种夹层板、板对板及板对线应用而设计，不仅结构坚固、便于加工，而且经证实与市场上现有的1.27 mm间距SMT连接器完全兼容。凭借三种不同的结构设计（分别适用于刀片式和弹簧式接头），以及极高的防错插安全性，几乎可以实现 8 至 20.00 mm 之间的任何电路板间距和任何电路板布局。此外，我们不仅提供 One27 IDC 弹簧接头单件销售，还提供可定制的线缆组装服务。无论您有何种需求，这里都能满足！凭借仅 0.1 mm 的共面度公差，以及 ±0.7 mm（纵向）和 ±4°（纵向）及 ±2°（横向）的容差范围，可确保 SMT PCB 连接器的最佳加工性能。立即索取 One27 连接器免费样品，亲身体验其性能。"
Dominik Dotzer，ept 产品经理

常见问题解答：关于 One27 SMT 电路板连接器的问答

如何加工 One27 SMT 电路板连接器？使用 One27 SMT 连接器，电路板可以通过哪些方式相互连接？使用 One27 连接器可以实现哪些电路板间距？为什么One27连接器中刀片与弹簧排之间的接触特别可靠？ept公司的One27 SMT电路板连接器与市面上的其他连接器兼容吗？One27 PCB 连接器适用于哪些应用场景？One27连接器可以传输哪些电流？One27 PCB 连接器在插接过程中能容忍多大的偏移量？One27 IDC 排针是否也有不带扁平电缆的版本？ept 是否也提供已预装线缆的 One27 IDC 排针？One27 SMT连接器是否也提供卷带包装？One27 PCB 连接器是否为 UL 认证组件？ept的PCB连接器是否符合RoHS标准？

如何加工 One27 SMT 电路板连接器？

One27连接器系统采用表面贴装技术（SMT）进行加工，因此可直接焊接在印刷电路板上。该连接器通常采用卷带包装交付，从而支持全自动拾放工艺。 One27 插头底部的定位销可确保其在印刷电路板上的精确定位。此外，ept 保证触点共面度最大为 0.1 毫米，以确保加工过程中的焊接可靠性。

使用 One27 SMT 连接器，电路板可以通过哪些方式相互连接？

One27连接器系列提供多种结构形式，既可实现PCB的并行、水平或直角连接，也可将扁平电缆连接至PCB。

使用 One27 连接器可以实现哪些电路板间距？

使用 One27 电路板连接器，可实现最小 8.00 毫米和最大 20.00 毫米的电路板间距。这得益于其 1.5 毫米的宽大插接范围。因此，插针排和插座排可被拉开至多1.5毫米，同时仍能保证最佳且可靠的接触。另一方面，One27的低、中、高三种轮廓高度可进行九种组合，以实现不同的PCB间距。

One27 Ueberstecksicherheit

为什么One27连接器中刀片与弹簧排之间的接触特别可靠？

One27连接器的接触是通过一个双臂弹簧触点实现的，该触点包裹着刀片排的接触针。因此，即使插头发生偏移，也能确保接触针至少一侧的可靠接触。此外，接触是通过弹簧触点光滑的轧制表面实现的。因此，在插入 One27 插头时，不会出现接触面磨损和切屑形成的情况。

One27 Federkontakt

ept公司的One27 SMT电路板连接器与市面上的其他连接器兼容吗？

One27连接器系统与其他制造商的连接器完全兼容。One27连接器的兼容性已通过测试报告得到证实，您可访问 sales@ept.de 索取相关报告。

One27 PCB 连接器适用于哪些应用场景？

One27 SMT连接器适用于所有需要在有限空间内实现电路板稳固连接的应用场景。凭借 One27 连接器提供的多种安装方向、安装高度和连接技术，您在连接电路板的布局和连接方式上都拥有极大的灵活性。无论是以不同间距并排堆叠、水平并列、直角连接，还是通过扁平电缆连接——如何连接电路板完全由您决定。

One27连接器可以传输哪些电流？

在环境温度为 20°C 时，50 针 One27 连接器可传输高达 1.4 A 的电流。如需详细信息，请通过 sales@ept.de 索取我们的测试报告。

One27 PCB 连接器在插接过程中能容忍多大的偏移量？

One27连接器具有较高的偏移公差。因此在插接刀片排和弹簧排时，纵向和横向轴线的中心偏移量允许为0.7毫米。角度倾斜公差为纵向4°、横向2°。

One27 IDC 排针是否也有不带扁平电缆的版本？

是的，ept 也提供 One27 产品系列的无线 IDC 弹簧排。这样您就可以自行进行线缆加工，并根据需求自由决定线缆长度。请务必遵守相关加工说明。
此外，ept 还可根据您的具体需求，为您提供 One27 IDC 弹簧排的定制线缆加工服务。

ept 是否也提供已预装线缆的 One27 IDC 排针？

是的，ept 提供采用切削压接技术的 One27 IDC 排针，并附带线缆加工服务。您可以自由选择连接器的安装方向、极数以及线缆长度。此外，您还可以从三种不同的线缆类型中进行选择。

One27 SMT连接器是否也提供卷带包装？

是的，One27 SMT连接器通常采用卷带包装，这使得通过拾放机进行全自动加工成为可能。您也可以向我们咨询其他包装方式。One27 IDC排针通常采用托盘包装。

One27 PCB 连接器是否为 UL 认证组件？

是的，ept公司的One27连接器在美国和加拿大均获得UL认证。

ept的PCB连接器是否符合RoHS标准？

RoHS（《关于限制在电气和电子设备中使用某些有害物质的指令》）是一项旨在限制在电气和电子设备中使用某些有害物质的指令。
我们确认，ept公司的One27连接器符合RoHS 2011/65/EU指令的要求。更多详细信息请参见“RoHS与REACH”部分。

客户感言

我们尊重客户对保密性的要求，因此下文中不会提及任何信息来源。但我们
对这些陈述的真实性提供无条件保证。

One27 PCB 连接器的短交货周期是我们决定从 ept 采购所需 1.27 mm 间距连接器的关键因素。

Einkäufer Hardware-Entwicklung

对于 One27 连接器，我们可以保留现有的电路板布局。因此，我们无需修改设计，即可轻松切换至 ept 的 SMT 连接器。

Entwicklungsingenieur Hardware-Entwicklung

由于ept公司生产的One27弯角排针的接头呈错位设计，因此我们无需使用第二台摄像头来确保焊接质量。

Fertigungsleiter Contract Manufacturing

得益于ept，我们现在也可以单独购买1.27毫米间距的IDC排针，即无需预装线缆。

Leiter Einkauf Automatisierungstechnik

ept公司One27 SMT连接器的焊接测试让我确信，这些连接器的可加工性非常出色。在选型过程中，我从未以这种视角审视过连接器！

Entwicklungsleiter Baugruppenfertigung

此前我从未见过能直接证明连接器在电路板上焊接效果的证据。One27电路板连接器的焊接测试让我大开眼界：在这里，确实可以直观地看到触点与电路板之间的焊接连接有多牢固。

Einkäufer Embedded Computing

对于我们来说，能够单独购买间距为1.27毫米且触点数量选择如此丰富的IDC排针，非常有帮助。

Entwicklungsingenieur Hardware-Entwicklung

我们很乐意前往贵公司优美的办公地点拜访，但从质量角度考虑，我们没有必要进行此次访问

Einkäufer Hardware-Entwicklung

连接器 ept 产品 One27 - 1.27毫米 SMT

+49 8861 2501 0

目录

产品搜索器
