SMT工艺中可扩展且坚固耐用的电路板连接

Zero8系列SMT电路板连接器能够以16 Gbit/s的数据传输速率可靠地连接电路板。

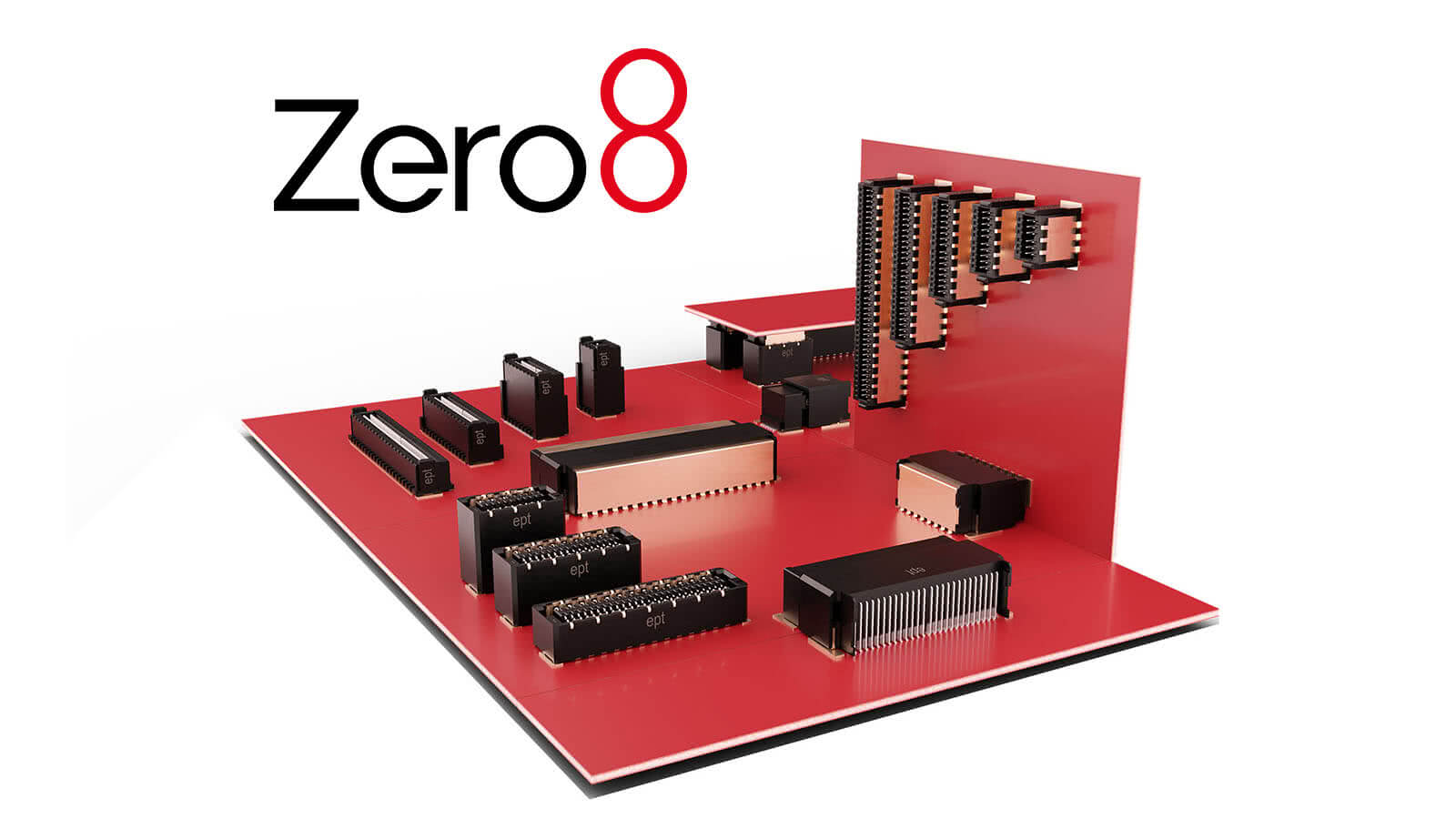

Zero8 grp mit Zero8Logo

特点

间距：0.8 毫米
工作电流：1.7 安培

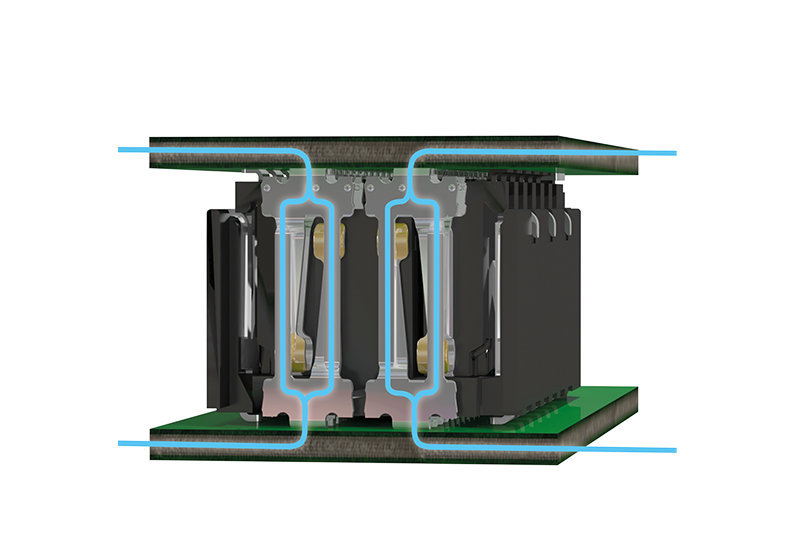

16 Gbit/s
500 次插拔循环
可自由扩展
极高的接触可靠性
优化后的防插错保护
采用卷带包装

应用

板对板（夹层）连接，间距6–21毫米，
支持平行和直角连接，
提供屏蔽和非屏蔽两种型号

zero8：概述

事实概览应用 zero8 产品 ScaleX技术特点性别中立的联系系统灵活的间距 Modblox7 规格说明电磁兼容屏蔽开发者视角 zero8 应用示例常见问题

PCB 距离

电线杆数量

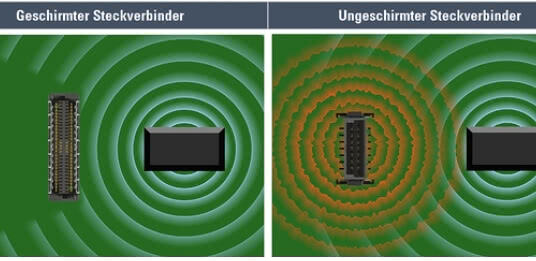

屏蔽

Zero8 产品的 PCB 间距为 6-21 mm。我们将竭诚为您服务。

直插式屏蔽插头

Zero8 插头，中型，带屏蔽项目编号 405-53112-51

Zero8 12polig Plug Mid Geschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，中型，带屏蔽项目编号 405-53112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒

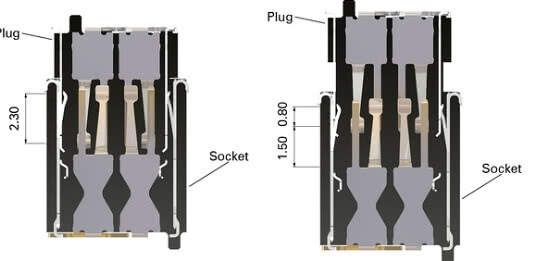

超越安全	0.8 毫米
联系重叠	1.5 毫米

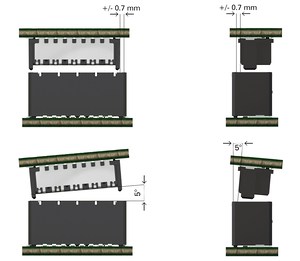

中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米

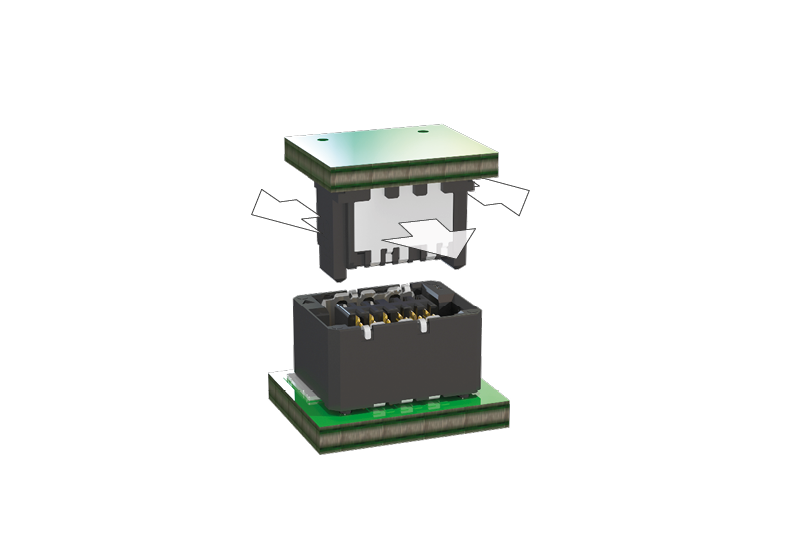

角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，带屏蔽项目编号 405-53120-51

Zero8 20polig Plug Mid Geschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，中型，带屏蔽项目编号 405-53120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，带屏蔽项目编号 405-53132-51

Zero8 32polig Plug Mid Geschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，中型，带屏蔽项目编号 405-53132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，带屏蔽项目编号 405-53152-51

Zero8 52polig Plug Mid Geschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，中型，带屏蔽项目编号 405-53152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，带屏蔽项目编号 405-53180-51

Zero8 80polig Plug Mid Geschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，中型，带屏蔽项目编号 405-53180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面屏蔽插头项目编号 405-52112-51

Zero8 12polig Plug Low Geschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低剖面屏蔽插头项目编号 405-52112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面屏蔽插头项目编号 405-52120-51

Zero8 20polig Plug Low Geschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低剖面屏蔽插头项目编号 405-52120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面屏蔽插头项目编号 405-52132-51

Zero8 32polig Plug Low Geschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低剖面屏蔽插头项目编号 405-52132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面屏蔽插头项目编号 405-52152-51

Zero8 52polig Plug Low Geschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低剖面屏蔽插头项目编号 405-52152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面屏蔽插头项目编号 405-52180-51

Zero8 80polig Plug Low Geschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低剖面屏蔽插头项目编号 405-52180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型屏蔽款项目编号 405-54112-51

Zero8 12polig Plug High Geschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，高型屏蔽款项目编号 405-54112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型屏蔽款项目编号 405-54120-51

Zero8 20polig Plug High Geschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，高型屏蔽款项目编号 405-54120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型屏蔽款项目编号 405-54132-51

Zero8 32polig Plug High Geschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，高型屏蔽款项目编号 405-54132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型屏蔽款项目编号 405-54152-51

Zero8 52polig Plug High Geschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，高型屏蔽款项目编号 405-54152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型屏蔽款项目编号 405-54180-51

Zero8 80polig Plug High Geschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头，高型屏蔽款项目编号 405-54180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头 x-高规格屏蔽型项目编号 405-55112-51

Zero8 12polig Plug x High geschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头 x-高规格屏蔽型项目编号 405-55112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头 x-高规格屏蔽型项目编号 405-55120-51

Zero8 20polig Plug x High geschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头 x-高规格屏蔽型项目编号 405-55120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头 x-高规格屏蔽型项目编号 405-55132-51

Zero8 32polig Plug x High geschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头 x-高规格屏蔽型项目编号 405-55132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头 x-高规格屏蔽型项目编号 405-55152-51

Zero8 52polig Plug x High geschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头 x-高规格屏蔽型项目编号 405-55152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头 x-高规格屏蔽型项目编号 405-55180-51

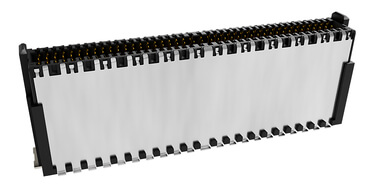

Zero8 80polig Plug x High geschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 插头 x-高规格屏蔽型项目编号 405-55180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

直型屏蔽插座

Zero8 中型屏蔽插座项目编号 406-53112-51

Zero8 12polig Socket Mid Geschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 中型屏蔽插座项目编号 406-53112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型屏蔽插座项目编号 406-53120-51

Zero8 20polig Socket Mid Geschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 中型屏蔽插座项目编号 406-53120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型屏蔽插座项目编号 406-53132-51

Zero8 32polig Socket Mid Geschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 中型屏蔽插座项目编号 406-53132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型屏蔽插座项目编号 406-53152-51

Zero8 52polig Socket Mid Geschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 中型屏蔽插座项目编号 406-53152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型屏蔽插座项目编号 406-53180-51

Zero8 80polig Socket Mid Geschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 中型屏蔽插座项目编号 406-53180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型屏蔽插座项目编号 406-52112-51

Zero8 12polig Socket Low Geschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低矮型屏蔽插座项目编号 406-52112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型屏蔽插座项目编号 406-52120-51

Zero8 20polig Socket Low Geschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低矮型屏蔽插座项目编号 406-52120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型屏蔽插座项目编号 406-52132-51

Zero8 32polig Socket Low Geschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低矮型屏蔽插座项目编号 406-52132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型屏蔽插座项目编号 406-52152-51

Zero8 52polig Socket Low Geschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低矮型屏蔽插座项目编号 406-52152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型屏蔽插座项目编号 406-52180-51

Zero8 80polig Socket Low Geschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 低矮型屏蔽插座项目编号 406-52180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型屏蔽插座项目编号 406-54112-51

Zero8 12polig Socket High Geschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 高型屏蔽插座项目编号 406-54112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型屏蔽插座项目编号 406-54120-51

Zero8 20polig Socket High Geschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 高型屏蔽插座项目编号 406-54120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型屏蔽插座项目编号 406-54132-51

Zero8 32polig Socket High Geschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 高型屏蔽插座项目编号 406-54132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型屏蔽插座项目编号 406-54152-51

Zero8 52polig Socket High Geschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 高型屏蔽插座项目编号 406-54152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型屏蔽插座项目编号 406-54180-51

Zero8 80polig Socket High Geschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 高型屏蔽插座项目编号 406-54180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

带屏蔽的弯头插头

Zero8 弯头屏蔽插头项目编号 405-51112-51

Zero8 12polig Plug gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头屏蔽插头项目编号 405-51112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插头项目编号 405-51120-51

Zero8 20polig Plug gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头屏蔽插头项目编号 405-51120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插头项目编号 405-51132-51

Zero8 32polig Plug gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头屏蔽插头项目编号 405-51132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插头项目编号 405-51152-51

Zero8 52polig Plug gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头屏蔽插头项目编号 405-51152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插头项目编号 405-51180-51

Zero8 80polig Plug gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头屏蔽插头项目编号 405-51180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

带屏蔽的弯头插座

Zero8 弯头屏蔽插座项目编号 406-51112-51

Zero8 12polig Socket gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 12 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 弯头屏蔽插座项目编号 406-51112-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插座项目编号 406-51120-51

Zero8 20polig Socket gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 20 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 弯头屏蔽插座项目编号 406-51120-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插座项目编号 406-51132-51

Zero8 32polig Socket gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 32 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 弯头屏蔽插座项目编号 406-51132-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插座项目编号 406-51152-51

Zero8 52polig Socket gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 52 针，0.8 毫米间距, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 弯头屏蔽插座项目编号 406-51152-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头屏蔽插座项目编号 406-51180-51

Zero8 80polig Socket gewinkelt geschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 网点数 80，网点间距 0.8 毫米, SMT连接技术, 电磁兼容屏蔽, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

EMC

显示更多产品详情

Zero8 弯头屏蔽插座项目编号 406-51180-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

直插式无屏蔽插头

Zero8 低剖面无屏蔽插头项目编号 405-52012-51

Zero8 12polig Plug Low Ungeschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低剖面无屏蔽插头项目编号 405-52012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面无屏蔽插头项目编号 405-52020-51

Zero8 20polig Plug Low Ungeschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低剖面无屏蔽插头项目编号 405-52020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面无屏蔽插头项目编号 405-52032-51

Zero8 32polig Plug Low Ungeschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低剖面无屏蔽插头项目编号 405-52032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面无屏蔽插头项目编号 405-52052-51

Zero8 52polig Plug Low Ungeschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低剖面无屏蔽插头项目编号 405-52052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低剖面无屏蔽插头项目编号 405-52080-51

Zero8 80polig Plug Low Ungeschirmt Foto

高度 1.15 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低剖面无屏蔽插头项目编号 405-52080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	6.0 毫米至 13.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，无屏蔽项目编号 405-53012-51

Zero8 12polig Plug Mid Ungeschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，中型，无屏蔽项目编号 405-53012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，无屏蔽项目编号 405-53020-51

Zero8 20polig Plug Mid Ungeschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，中型，无屏蔽项目编号 405-53020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，无屏蔽项目编号 405-53032-51

Zero8 32polig Plug Mid Ungeschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，中型，无屏蔽项目编号 405-53032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，无屏蔽项目编号 405-53052-51

Zero8 52polig Plug Mid Ungeschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，中型，无屏蔽项目编号 405-53052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，中型，无屏蔽项目编号 405-53080-51

Zero8 80polig Plug Mid Ungeschirmt Foto

高度 2.65 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，中型，无屏蔽项目编号 405-53080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	7.5 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型，无屏蔽项目编号 405-54012-51

Zero8 12polig Plug High ungeschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，高型，无屏蔽项目编号 405-54012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型，无屏蔽项目编号 405-54020-51

Zero8 20polig Plug High ungeschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，高型，无屏蔽项目编号 405-54020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型，无屏蔽项目编号 405-54032-51

Zero8 32polig Plug High ungeschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，高型，无屏蔽项目编号 405-54032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型，无屏蔽项目编号 405-54052-51

Zero8 52polig Plug High ungeschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，高型，无屏蔽项目编号 405-54052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 插头，高型，无屏蔽项目编号 405-54080-51

Zero8 80polig Plug High ungeschirmt Foto

高度 7.15 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 插头，高型，无屏蔽项目编号 405-54080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	12.0 毫米至 19.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

zero8 插头 x-高规格无屏蔽项目编号 405-55012-51

Zero8 12polig Plug x High ungeschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

显示更多产品详情

zero8 插头 x-高规格无屏蔽项目编号 405-55012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

zero8 插头 x-高规格无屏蔽项目编号 405-55020-51

Zero8 20polig Plug x High ungeschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

显示更多产品详情

zero8 插头 x-高规格无屏蔽项目编号 405-55020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

zero8 插头 x-高规格无屏蔽项目编号 405-55032-51

Zero8 32polig Plug x High ungeschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

显示更多产品详情

zero8 插头 x-高规格无屏蔽项目编号 405-55032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

zero8 插头 x-高规格无屏蔽项目编号 405-55052-51

Zero8 52polig Plug x High ungeschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

显示更多产品详情

zero8 插头 x-高规格无屏蔽项目编号 405-55052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

zero8 插头 x-高规格无屏蔽项目编号 405-55080-51

Zero8 80polig Plug x High ungeschirmt normal Foto

高度 8.65 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

直角

SMT

高密度

高速

坚固耐用

显示更多产品详情

zero8 插头 x-高规格无屏蔽项目编号 405-55080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	13.5 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

直型无屏蔽插座

Zero8 低矮型未屏蔽插座项目编号 406-52012-51

Zero8 12polig Socket Low Ungeschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低矮型未屏蔽插座项目编号 406-52012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型未屏蔽插座项目编号 406-52020-51

Zero8 20polig Socket Low Ungeschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低矮型未屏蔽插座项目编号 406-52020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型未屏蔽插座项目编号 406-52032-51

Zero8 32polig Socket Low Ungeschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低矮型未屏蔽插座项目编号 406-52032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型未屏蔽插座项目编号 406-52052-51

Zero8 52polig Socket Low Ungeschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低矮型未屏蔽插座项目编号 406-52052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 低矮型未屏蔽插座项目编号 406-52080-51

Zero8 80polig Socket Low Ungeschirmt Foto

高度 4.85 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 低矮型未屏蔽插座项目编号 406-52080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	6.0 毫米至 15.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型插座（无屏蔽）项目编号 406-53012-51

Zero8 12polig Socket Mid Ungeschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 中型插座（无屏蔽）项目编号 406-53012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型插座（无屏蔽）项目编号 406-53020-51

Zero8 20polig Socket Mid Ungeschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 中型插座（无屏蔽）项目编号 406-53020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型插座（无屏蔽）项目编号 406-53032-51

Zero8 32polig Socket Mid Ungeschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 中型插座（无屏蔽）项目编号 406-53032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型插座（无屏蔽）项目编号 406-53052-51

Zero8 52polig Socket Mid Ungeschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 中型插座（无屏蔽）项目编号 406-53052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 中型插座（无屏蔽）项目编号 406-53080-51

Zero8 80polig Socket Mid Ungeschirmt Foto

高度 7.85 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 中型插座（无屏蔽）项目编号 406-53080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	9.00 毫米至 18.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型未屏蔽插座项目编号 406-54012-51

Zero8 12polig Socket High Ungeschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 高型未屏蔽插座项目编号 406-54012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型未屏蔽插座项目编号 406-54020-51

Zero8 20polig Socket High Ungeschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 高型未屏蔽插座项目编号 406-54020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型未屏蔽插座项目编号 406-54032-51

Zero8 32polig Socket High Ungeschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 高型未屏蔽插座项目编号 406-54032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型未屏蔽插座项目编号 406-54052-51

Zero8 52polig Socket High Ungeschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 高型未屏蔽插座项目编号 406-54052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 高型未屏蔽插座项目编号 406-54080-51

Zero8 80polig Socket High Ungeschirmt Foto

高度 10.85 毫米, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 高型未屏蔽插座项目编号 406-54080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
PCB 间距	12.0 毫米至 21.0 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	金（Au）镀镍（Ni）
连接区域	Sn/Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

带角度的无屏蔽插头

Zero8 弯头未屏蔽插头项目编号 405-51012-51

Zero8 12polig Plug gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插头项目编号 405-51012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插头项目编号 405-51020-51

Zero8 20polig Plug gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插头项目编号 405-51020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插头项目编号 405-51032-51

Zero8 32polig Plug gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插头项目编号 405-51032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插头项目编号 405-51052-51

Zero8 52polig Plug gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插头项目编号 405-51052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插头项目编号 405-51080-51

Zero8 80polig Plug gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插头项目编号 405-51080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

带角度、无屏蔽插座

Zero8 弯头未屏蔽插座项目编号 406-51012-51

Zero8 12polig Socket gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 12, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插座项目编号 406-51012-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	12
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插座项目编号 406-51020-51

Zero8 20polig Socket gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 20, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插座项目编号 406-51020-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	20
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插座项目编号 406-51032-51

Zero8 32polig Socket gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 32, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插座项目编号 406-51032-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	32
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插座项目编号 406-51052-51

Zero8 52polig Socket gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 总数 52, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插座项目编号 406-51052-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	52
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Zero8 弯头未屏蔽插座项目编号 406-51080-51

Zero8 80polig Socket gewinkelt ungeschirmt Foto

呈90°弯曲, 触点间距 1.5 毫米, 极数 80, SMT连接技术, 网格 0.8 毫米, 表现等级 1

直角

横向

SMT

高密度

高速

坚固耐用

显示更多产品详情

Zero8 弯头未屏蔽插座项目编号 406-51080-51 - 技术数据

基础知识

质量水平 IEC 60512-9-1:2010	1
联系次数	80
连接技术	SMT
工作温度	-55°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	150
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	Sn 覆盖 Ni

机械

网格尺寸	0.8 毫米
每个触点的插入力	≤ 0.5 N
每次接触的拉力	≤ 0.4 N
使用寿命 IEC 60512-9-1	500次插拔循环
共面性	≤ 0.1 毫米
正弦震荡 IEC 60512-6-4	10–2000 Hz，20g
正弦振荡期间的接触干扰 IEC 60512-2-5	≤ 1 微秒
冲击，半正弦波 IEC 60512-6-3	50克，11毫秒
冲击时的接触障碍，半正弦波 IEC 60512-2-5	≤ 1 微秒
超越安全	0.8 毫米
联系重叠	1.5 毫米
中心偏移	± 0.7 毫米
配对状态下的轴向偏移（x/y）	± 0.4 毫米
角度偏移	± 5°

电动

工作电流 IEC 60512-5-2	20°C 时每针 1.7 A（80 个引脚中有 80 个通电） 20°C 时每针 5.5 A（80 个引脚中有 2 个通电） 20°C 时每针 5.1 A（80 个引脚中有 4 个通电） 20°C 时 16 A（屏蔽层通电）
接触电阻 IEC 60512-2-1	≤ 20 mΩ
空气和爬电距离	0.25 毫米
绝缘阻抗 IEC 60512-3-1	> 5 GΩ
测试电压 IEC 60512-4-1	500 VAC
数据传输	16 Gbit/s

加工

焊接温度 JEDEC J-STD-020E	260°C 下烘烤 20 至 40 秒
MSL JEDEC J-STD-020E	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

其他杆数？其他堆叠高度？其他接触涂层？定制变体？滞后触头？

要求定制连接器

" 没有适合您的连接器？现在就申请定制连接器！

Username:

非常感谢！我们将审核您的需求，并尽快与您联系。

如有任何疑问，欢迎随时通过电子邮件或电话与我们联系。

未找到合适的产品——立即咨询产品：

带*的字段为必填项。

公司名称 *

致辞

姓名 *

名称 *

街道 *

邮政编码 *

地点 *

国家 *

电子邮件 *

电话 *

产品要求 *

您可在此查阅我们的隐私政策。

ScaleX 新技术有哪些优势？

双面触点是如何工作的？使用
zero8 连接器能达到什么样的数据传输速率？封闭式屏蔽设计能带来什么优势？使用 zero8 连接器
，您的设备设计能有多灵活？您可以在这部简短的

动画短片中找到这些问题的答案。立即点击此处观看（或在 YouTube 上观看）！

采用ScaleX技术的0.8毫米SMT连接器的特点

Steckverbinderentwicklung PxC ept rgb rot

ScaleX——该品牌代表了一种采用双面、坚固接触技术的可灵活扩展连接器系统。

凭借ScaleX技术，我们的zero8系列弹簧触点插头可提供极其可靠的接触性能。因此，它们非常适合用于要求苛刻的工业领域。即使是持续的负荷，例如振动和冲击，对这些高品质的德国连接器来说也毫无压力。同时，由于板对板连接器的可扩展性，您还能享受完全的灵活性。

零位SMT插座
详情一览

防扭装置
确保插头与插座正确连接

导入斜面
用于补偿插接时的中心偏移和角度偏差

Boardlock
用于与电路板建立牢固的连接

编码销
确保插头在电路板上正确安装

共面性
确保加工过程中的焊接质量

半月板形成
确保焊点具有高稳定性和高承载能力

Zero SMT 插头
详情一览

双面接触系统
适用于工业环境中的可靠连接（冲击、振动、热循环、有害气体）

光滑的接触表面
在具有优质表面的均质轧制面上进行接触，可实现500次插拔循环

受保护的联系人
优化的触点和外壳几何结构可减少触点受损

数据流
经过高频优化的接触几何结构可确保16 Gbit/s的数据传输速率

电磁屏蔽
双面屏蔽确保了出色的电磁兼容性，可在工业环境中实现最佳的信号完整性

公差补偿
凭借出色的公差补偿能力，确保了极高的可靠性

中性化接触系统：SMT
连接器采用双面接触设计，确保最高接触可靠性

与通过刀片触点和弹簧触点建立连接的传统SMD连接器不同，我们的屏蔽型Zero8电路板连接器在每个插头对（插头或插座）上均配备了刀片触点和弹簧触点。凭借这一可靠的连接技术，这款0.8毫米间距的连接器可在单个引脚上实现双重接触，从而提供高冗余度，确保极高的接触可靠性。因此，这种无性别接触系统能够确保在受到冲击、振动、热循环和有害气体等外部影响的情况下，仍能保持安全、坚固且气密性良好的接触。得益于zero8连接器的性别中立触点系统，插接状态下高达0.4毫米的公差补偿能力，使该连接器具有极佳的可扩展性。

此外，绝缘外壳的几何结构经过精心设计，使触点完全嵌入绝缘体内部，从而得到充分保护，几乎杜绝了触点受损的可能性。同时，这种几何结构还能有效防止触点插接错误。

灵活的电路板间距：满足各种
需求的适配电路板连接器

我们的PCB连接器结构坚固，能有效补偿公差。无论是在安装过程中还是在插接状态下，这些SMT连接器都能适应您的个性化需求。即使出现操作失误，这些连接器也能从容应对。无论您有何规划，zero8连接器都是您值得信赖的选择。

Zero8 Leiterplattenabstaende NEU

ept 生产的多极连接器无需插至到底。凭借 2.3 毫米的插入余量，ept 连接器可精准适配您的应用场景。插头和插座可在 1.5 毫米的范围内灵活插接，且不会影响数据传输。根据需求，可实现 6.00 至 21.00 毫米的 PCB 间距。

Flexible Leiterplattenabstaende 2

将插头完全插入插座，即可达到电路板间距的最小值。若需获得最大间距，请仅将插头插入插座0.8毫米。这一接触面积已足以确保连接快速且可靠。

Zero8 印刷电路板连接器符合 PICMG Modblox7 规范

ModBlox7 描述了一种模块化盒式 PC 的基本规范，该设备由 CPU、电源和 I/O 等多种功能模块组成。这一全新的跨厂商标准通过互操作性功能单元，使用户能够实现多种模块化设计的设备组合。PICMG® 的目标还包括降低成本并促进可持续发展。 PICMG®的新规范涵盖了机械结构、模块化功能单元，以及通过预定义引脚排列的连接器实现的电气连接。

一台箱式电脑由机箱、一个或两个电源单元以及一个或两个 CPU 组成，每个 CPU 最多可配备四个 PCI-Express 接口和八个基于 USB 的 I/O 接口。每个模块根据单元复杂程度的不同，最多可包含三块堆叠的电路板。箱式电脑的高度与深度尺寸是预先规定的。而正面宽度则根据单元数量而变化。这些单元又可由一个或多个1.4英寸的所谓插槽组成。因此，最多可将十二个插槽排列在一起，形成最大16.8英寸的宽度。对于模块化设备配置

标准而言，自然要特别关注通过连接器实现各模块之间的电气和机械连接。根据箱式电脑的使用条件，zero8 是一款支持高速传输的 SMT 插头，不仅在安装时具有极高的坚固性，而且在运行中具有较高的容差，并能极好地抵御恶劣的环境条件。鉴于某些应用需要通过额外的连接器实现冗余以确保可靠性，因此必须支持在单块电路板上同时使用多个连接器。这要求连接器在插拔时具备出色的偏移补偿能力，并在运行中保持高容差。Zero8电路板连接器具备所有这些特性。

电路板连接器：
EMC屏蔽，确保最高品质的电路板连接

随着安装密度的增加，相互电磁干扰的风险也会随之上升。为防止这种情况，通常采用带屏蔽层的连接器，这类连接器具有更好的电磁兼容性（EMC）。电磁兼容性对于确保电气元件和应用的无干扰运行至关重要。

Platinen Steckverbinder 1

我们的 Zero8 板对板连接器采用双面屏蔽设计，可确保最佳的电磁兼容性（EMC）表现。因此，几乎在任何环境下都能保证数据传输不受干扰。所采用的屏蔽材料特别适用于对电磁兼容性要求极高的组件。这样可确保耦合电感最大不超过10皮亨利。这使得zero8系列PCB连接器成为工业4.0和物联网应用的理想选择。

Platinen Steckverbinder 2

大面积屏蔽设计通过两块电路板上的多点接触，将干扰电流可靠地导入接地端。通过耦合电感，可以直观地模拟电场和磁场强度对PCB连接器的影响。反之，当连接器可能作为干扰源时，相邻的元件和组件也能得到有效保护。

Motive Web Kurzbeschreibung Kontakt 1640x1195px

我们为您量身定制适用于您应用场景的精准连接器。

其他极数
其他堆叠高度
其他触点镀层

立即咨询定制连接器

zero8 SMT PCB 连接器，适用于工业应用

leiterplatten steckverbinder

您是否正在寻找一款坚固耐用、接触可靠且带屏蔽的SMT连接器？最好还能根据您的具体需求进行灵活扩展？

我们的 Zero8 系列 0.8 mm 间距 PCB 连接器专为高要求的工业应用而设计，并具备极高的可扩展性。

您可以根据自身需求自由调整 SMT 连接器的外形、极数和堆叠高度。同时，我们的 PCB 连接器可保证 16 Gbit/s 的数据传输速率。该PCB连接器支持并行、直角或水平连接方式。我们提供低、中、高轮廓以及弯头款式的插座和插头，其中插头还提供超高轮廓款式。

凭借多种安装高度，您可使用 zero8 板对板连接器实现 6.00 至 21.00 毫米的电路板间距。ept 连接器提供 12 针至 80 针的多种规格。不仅如此：在屏蔽方面，您也有多种选择！您可以选择两端均带屏蔽、两端均不带屏蔽，或仅单端带屏蔽；所有 Zero8 连接器均完全互插兼容，可自由组合。

zero8 应用示例

常见问题解答：关于 zero8 SMT 电路板连接器的问答

如何加工 Zero8 SMT 电路板连接器？使用 Zero8 SMT 连接器，电路板可以通过哪些方式相互连接？Zero8连接器可以传输哪些电流？新连接方案有哪些特点？ScaleX 技术代表什么？Zero8 SMT连接器适用于哪些数据传输速率？屏蔽型适用于哪些应用场景？Zero8 的连接方案能否满足我应用中的公差要求？

如何加工 Zero8 SMT 电路板连接器？

Zero8连接器系统采用表面贴装技术（SMT）进行加工，因此可直接焊接在印刷电路板上。该连接器通常采用卷带包装形式交付，从而支持全自动拾放工艺。 Zero8 插头底部的定位销可确保其在印刷电路板上的精确定位。此外，ept 保证触点共面度最大为 0.1 毫米，以确保加工过程中的焊接可靠性。

使用 Zero8 SMT 连接器，电路板可以通过哪些方式相互连接？

Zero8 连接器系列提供多种结构形式，可实现并排布局的印刷电路板连接（堆叠高度在 6 至 21 毫米之间），也可实现水平或垂直布局的连接。

Zero8 Leiterplattenabstaende NEU

Zero8连接器可以传输哪些电流？

由于采用了导电性能优异的高品质铜合金，50 针连接器在 20°C 环境温度下可承载高达 1.7 A 的电流。通常，间距不小于 1.27 mm 的连接器可达到这一数值。

新连接方案有哪些特点？

每对插头（插头或插座）均包含一个刀片触点和一个弹簧触点。这种双重接触设计确保了在工业环境中实现安全且气密性良好的连接，并能抵御冲击、振动、热循环、有害气体等外部影响。
通过在具有优质表面的均匀轧制面上进行接触，可保证至少500次插拔循环，并减少微动时表面的磨损。

ScaleX 技术代表什么？

技术品牌ScaleX 体现了该连接器系统在应用中的可扩展性以及触点技术的优势：通过双面

触点系统实现可靠的机械

和电气连接；灵活的设备设计：提供多种极数、结构形式和堆叠高度，且具有极高的防错插安全性；

多样性：提供屏蔽和非屏蔽版本的板对板

连接器坚固耐用：连接技术可实现高公差补偿并保护触点

数据传输速率高达 16 Gbit/s：可选配封闭式屏蔽设计，提供高电磁兼容性保护

Zero8 SMT连接器适用于哪些数据传输速率？

使用 Zero8 连接器系统进行的 16 Gbit/s 仿真显示出卓越的信号完整性。我们可以为您提供用于应用仿真的 S 参数，如有需要，请随时通过 sales@ept.de 与我们联系。

屏蔽型适用于哪些应用场景？

该屏蔽方案可确保在工业应用中实现最佳的电磁兼容性（EMC），适用于所有被归类为干扰源和/或干扰接收器的、具有内部高速传输功能的设备：
变频器、电源、不间断电源（UPS）系统、电动驱动装置、开关设备、控制系统、I/O系统、医疗设备、测量技术、通信设备、网络技术、传感器、视频传输设备。

Zero8 的连接方案能否满足我应用中的公差要求？

新开发的连接方案确保了安装过程中的高精度公差补偿（角度偏差可达5°，中心偏差为±0.7毫米），即使在插入状态下，也能补偿设备端在x和y方向上±0.4毫米以及z方向上1.5毫米的公差。

Zero8 Mitten Winkelversatz 2023

连接器 ept 产品 Zero8 - 0.8 毫米 SMT

+49 8861 2501 0

目录

产品搜索器
