最高支持 28 Gbit/s 的高速直连插头连接
特点
- 直插式连接器
- ，20至200个触点
- ，28 Gbit/s数据传输速率
- ，3.2 A电流承载能力
- ，500次插拔循环
- ，采用卷带式或托盘式包装，子卡
- 厚度1.60 mm
应用
- 嵌入式
- 工业自动化
- 数据通信
EC.8 - 直的
EC.8 刚好20分 项目编号 408-52020-000-11
EC.8 刚好40分 项目编号 408-52040-000-11
EC.8 刚好60分 项目编号 408-52060-000-11
EC.8 刚好60分 项目编号 408-52060-100-11
EC.8 正好80分 项目编号 408-52080-100-11
EC.8 正好100分 项目编号 408-52100-100-11
EC.8 120p 项目编号 408-52120-100-11
EC.8 刚好140页 项目编号 408-52140-100-11
EC.8 刚好160p 项目编号 408-52160-100-12
EC.8 刚好180分 项目编号 408-52180-100-12
EC.8 刚好200p 项目编号 408-52200-100-12
EC.8 刚好200p 项目编号 408-52200-103-12
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？
EC.8：天生具备高速性能的直插式连接器系统
与传统连接器不同，直插式连接器最大限度地减少了方向变化、反射和截面变化等各种干扰，从而确保了清晰的信号传输。
如需获取有关高速特性的详细报告以及用于模拟您自身设计的 S 参数，请联系我们：sales@ept.de
详情一览
用于补偿插接时的中心偏移和角度偏差
为确保插卡的正确接触
加工过程中的可靠焊接
插卡的防扭转保护与公差补偿
防止插头在电路板上发生扭转

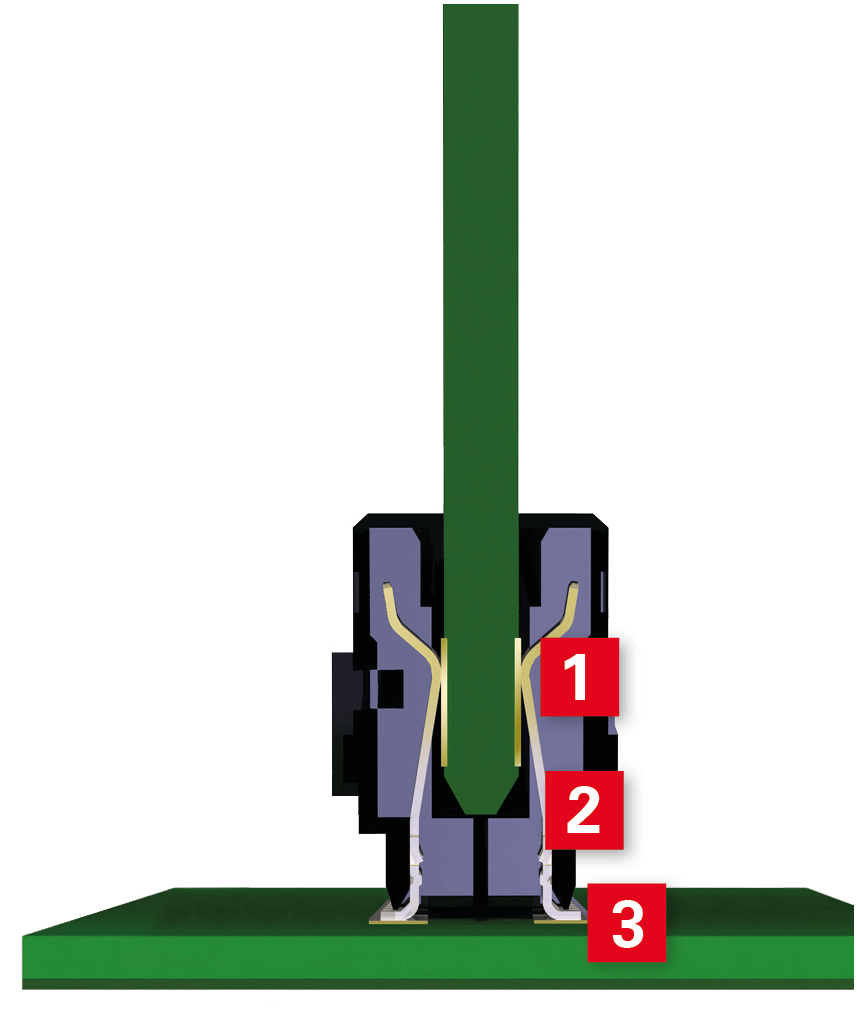

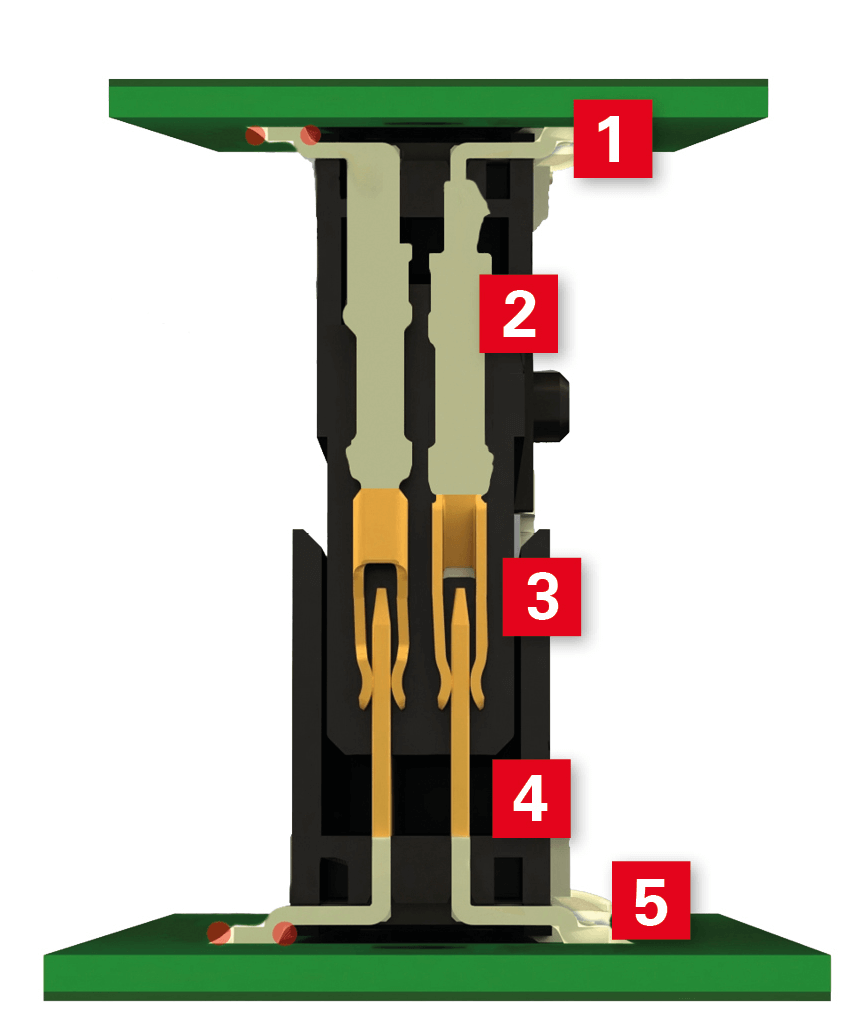

直插头与连接器对
[1] R 触点过渡区
[2] R 触点
[3] R 连接区域
[1] R 接线区
[2] R 触点
[3] R 触点过渡区
[4] R 触点
[5] R 接线区
公差

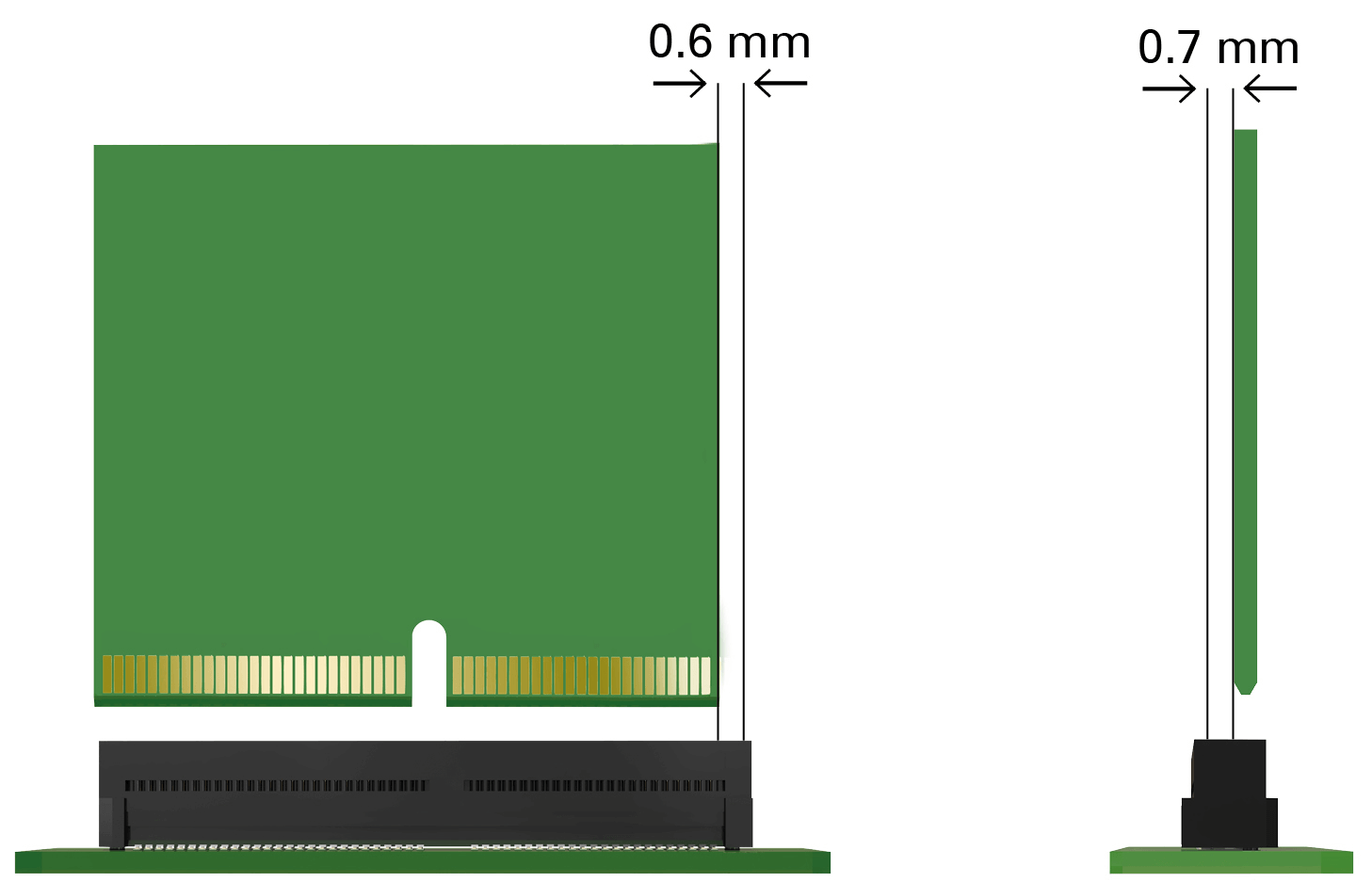

偏移 允许的中心偏移公差
EC.8 直插式连接器在插接时，纵向轴的偏移公差为 0.6 毫米，横向轴的偏移公差为 0.7 毫米。

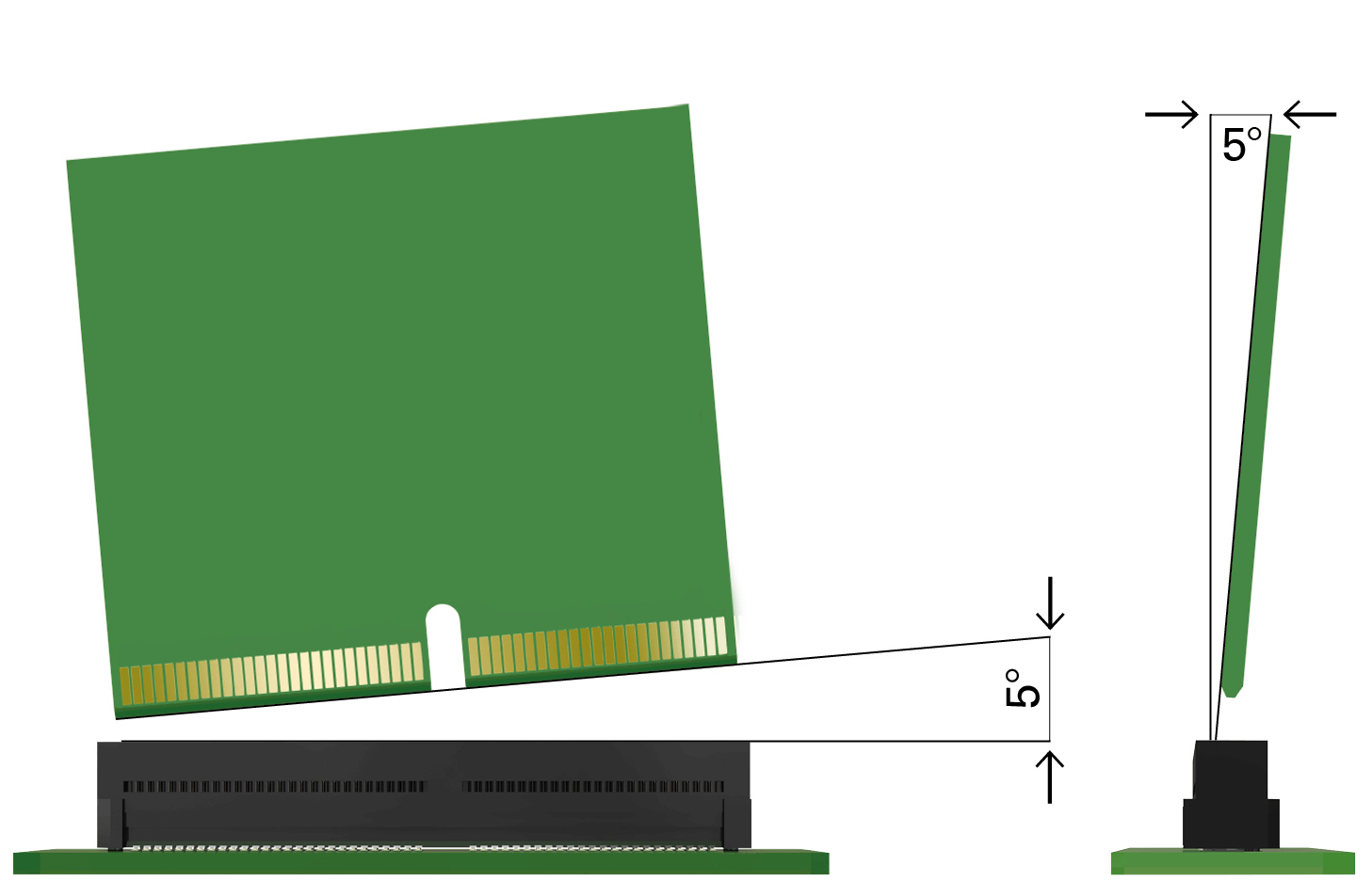

允许的角度偏移公差
在 EC.8 直插式连接器中，子卡沿纵向轴和横向轴插入 EC.8 时，允许的角度偏移最大为 5°。
EC.8 0.8 毫米间距 SMT 直插式连接器
凭借其独特的设计，我们的EC.8连接器本身就是高速传输专家，可提供高达28 Gbit/s的传输速率。这正是工业4.0及其相关领域（如物联网、云计算或边缘计算）的现代应用所需要的。
除了高数据传输速率外，这款直插式连接器还具备以下优势：
通过直接与电路板接触，可节省空间和资源，因为完全省去了排针的材料成本和装配工作量。 其技术优势在于降低了可能影响信号的电阻和干扰。
为了为每种应用提供合适的直插式连接器，我们的 EC.8 采用经工业验证的 0.8 mm 间距，信号针脚数量可在 20 至 200 之间以 20 为增量进行选择。
EC.8系列已通过全面测试程序，在气候老化、冲击和振动测试以及500次插拔循环后，均证明其功能正常。如需进一步验证，请索取EC.8高速报告及S参数，以数据和事实确认其性能。
常见问题解答：关于 EC.8 SMT 电路板连接器的问答
如何加工 EC.8 直插式连接器？
直插式连接器采用表面贴装技术（SMT）进行加工。焊接直接在印刷电路板上进行。20至140针脚的连接器采用符合市场标准的
卷带包装交付；这使得通过拾放机进行全自动加工成为可能。
160至200针的产品标准采用托盘包装，也可根据要求提供卷带包装。但卷带包装使用的是较宽的带材，这种带材在市场上并不常见。
插卡应按照哪些规格/布局进行制造？
请参考下图了解电路板的倒角和尺寸。对于镀金焊盘，我们建议使用硬金。更多详情请参阅产品图纸。
为什么应该采用直插式连接器系统？
借助直插式连接系统，可以实现高数据传输速率。与两段式插接系统相比，这种设计消除了第二个连接器对信号的负面影响。这主要得益于接触点数量的减少、导线横截面变化较少，以及由此导致的信号方向变化幅度减小。
因此，即使在紧凑的安装空间内，也能实现高性能。此外，与两件式插接系统相比，其内阻也相应降低，从而提高了载流能力。
EC.8 连接器系统是否兼容常见的子卡规格？
EC.8 连接器系统支持厚度为 1.60 毫米的子卡。当触点数达到 80 个及以上时，系统还会集成一道挡条，以防止插错。在 60 针型号中，该挡条可根据需要省略。
EC.8 连接器系统符合当前市场标准，并与主流电路板兼容。
EC.8 直插式连接器适用于哪些应用场景？
凭借其多功能性，EC.8 直插式连接器在众多行业中得到了广泛应用。例如，在自动化技术和物联网设备领域，其小间距设计和高数据传输速率带来了显著优势。
在插入子卡时，EC.8 直插式连接器能容忍多大的偏移量？
纵向和横向允许的角度偏差不超过5°。垂直方向允许0.7毫米的偏差
，平行于插头纵轴的方向允许0.6毫米的偏差。
可以传输哪些数据速率？
数据传输速率为28 Gbit/s。下图显示了插入损耗随频率的变化情况。
可以传输哪些电流？
在环境温度为20°C时，140针连接器可传输高达3.2A的电流。如需更详细的信息，欢迎通过 sales@ept.de 与我们联系
EC.8 连接器是否为 UL 认可组件？
是的，ept公司的EC.8连接器在美国和加拿大均获得UL认证。
EC.8 连接器是否符合 RoHS 标准？
RoHS（《关于限制在电气和电子设备中使用某些有害物质的指令》）是一项旨在限制在电气和电子设备中使用某些有害物质的指令
。我们确认，ept公司的EC.8连接器符合RoHS 2011/65/EU指令的要求。更多信息请参见“RoHS与REACH”部分
