Float27——我们在浮动领域的解决方案
主要功能
- 1.27 毫米间距，电路板间距为
- 26.1 毫米至 30.
- 7 毫米，X 和 Y 方向公差补偿为 ±0.8
- 毫米，Z 方向触点重叠量最高可达 2.4 毫米
优势
- 抗振动和抗冲击性能强 减轻插接
- 区域和焊点的应力
- 位移力小
直型弹簧条
Float27 排针 x²高规格 项目编号 424-56080-51
直型刀架
One27 低矮型刀片条 项目编号 413-52080-51
One27 中型刀架 项目编号 413-53080-51
One27 高型刀片条 项目编号 403-54080-51
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？

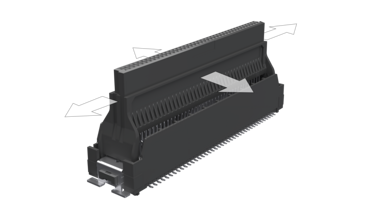

Float27 SMT 浮动连接器的亮点
- 在插接
- 过程中以及插接完成后的状态下，X轴和Y轴
- 方向的公差补偿
- 为±0.8毫米
Float27 连接器的技术特点
详情一览
确保刀片与弹簧排正确连接
用于补偿插接时的中心偏移和角度偏差
与电路板的牢固连接
通过精确定位实现最佳加工效果
加工过程中的可靠焊接
焊点具有很高的稳定性和承载能力
详情一览
确保安全可靠的连接
通过在轧制的光滑表面上形成接触，确保可靠的接触
凭借出色的公差补偿能力，确保了极高的可靠性
以实现高精度公差补偿

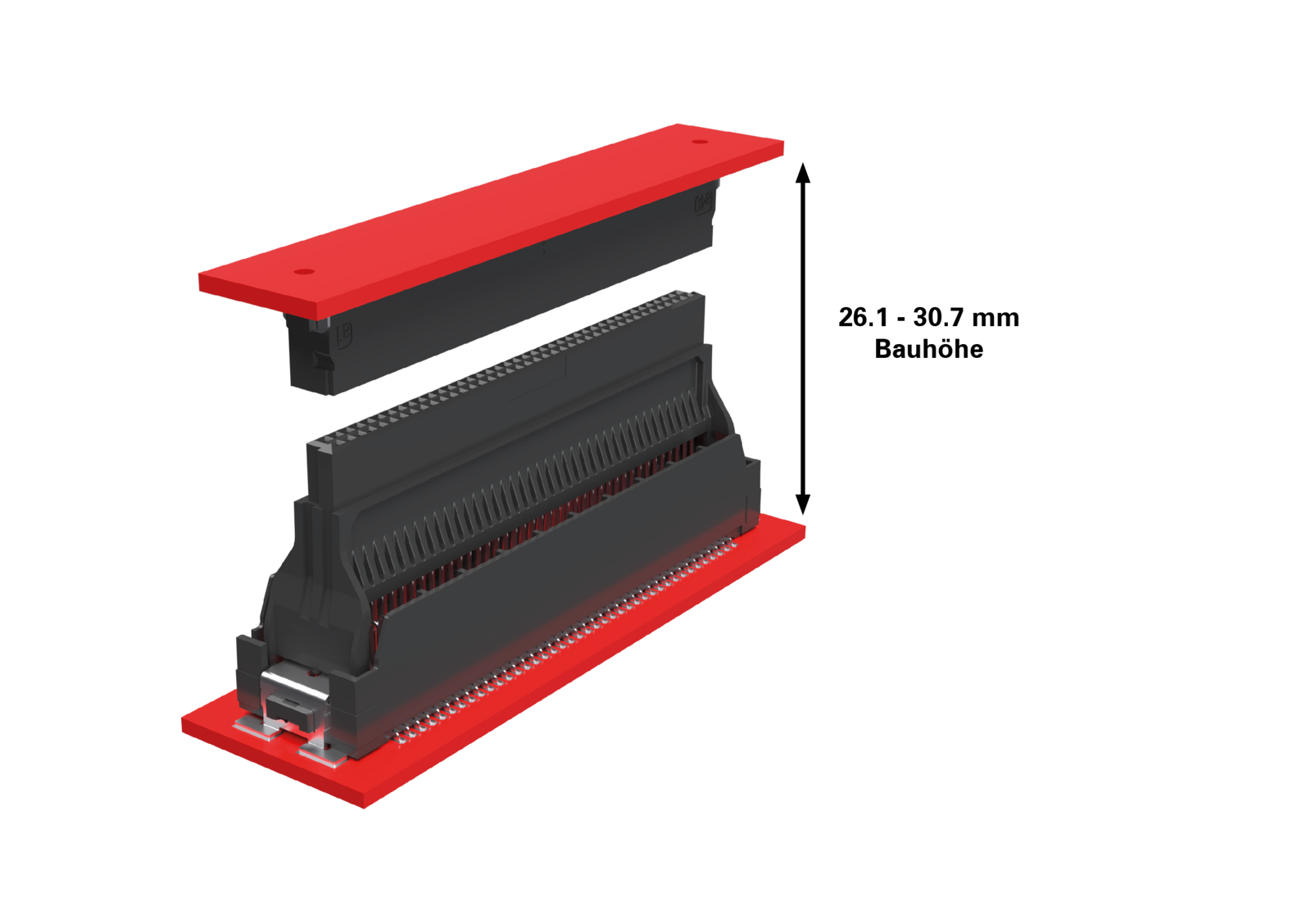

Float27 PCB 连接器
我们采用1.27 mm间距并具备浮动功能的Float27 SMT PCB连接器，如今不仅实现了这一点，更带来了更多优势： 凭借高达±0.8 mm的宽容度补偿能力，它们专为多种应用而生——这些应用不仅需承受极高的冲击和振动负荷，还需跨越较大的PCB间距，并且能够实现自动化加工。 通过将 Float27 弹簧排与 One27 刀片排的多种结构形式相结合，并辅以较大的插接范围，几乎可以实现 26.1 至 30.7 mm 之间的任何 PCB 间距。 仅 0.1 毫米的共面度公差确保了 SMT PCB 连接器的最佳可加工性。双臂弹簧触点设计进一步提升了连接器的坚固性。
建议您立即索取 Float27 连接器免费样品，亲身体验其性能。"
Dominik Dotzer，ept GmbH 产品经理
常见问题解答：关于 Float27 SMT 电路板连接器的问答
如何加工 Float27 SMT 电路板连接器？
Float27 连接器系统采用表面贴装技术 (SMT) 进行加工，因此可直接焊接在印刷电路板上。Float27 插头底部的定位销可确保其在印刷电路板上精确定位。此外，ept 保证触点共面度最大为 0.1 毫米，以确保加工过程中的焊接可靠性。
使用 Float27 SMT 连接器，电路板之间可以通过哪些方式进行连接？
通过与 One27 连接器系列中的各种刀片排组合，可实现电路板的并行和直角连接。
使用 Float27 连接器可以实现哪些电路板间距？
使用 Float27 电路板连接器，可实现最小 26.1 毫米和最大 30.70 毫米的电路板间距。这得益于其高达 2.4 毫米的插接余量。 因此，插针排和插座排可被拉开至多1.5毫米，同时仍能确保最佳且可靠的接触。
为什么Float27连接器中刀片与弹簧排之间的接触特别可靠？
Float27 连接器的接触是通过一个双臂弹簧触点实现的，该触点包裹着插针排的插针。此外，接触还通过弹簧触点光滑的轧制表面进行。因此，在插入 Float27 插头时，不会出现接触面磨损或产生金属屑的情况。
Float27 PCB 连接器适用于哪些应用场景？
Float27 连接器适用于所有承受高冲击和振动载荷的应用场景。 其波纹结构提供的公差补偿可减轻焊接区域的应力，降低焊点受力，并确保位移力最小。Float27 连接器同样适用于自动化装配工艺，或在同一电路板上需要焊接多个连接器的情况。其浮动功能可补偿高达 ±0.8 mm 的制造公差。
Float27 PCB connector可补偿哪些公差？

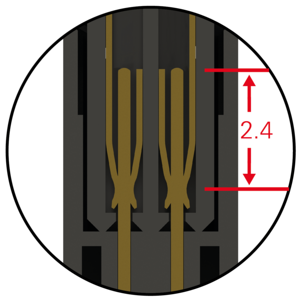

Float27 连接器具备出色的公差补偿能力。因此，在插接刀片式和弹簧式接头时，以及插接完成后，纵向和横向轴上的偏移公差可达 ±0.8 毫米。此外，高达 2.4 毫米的触点覆盖深度还确保了在 Z 方向上同样具备这种高公差补偿能力。
能否通过自动光学检测（AOI）对Float27 SMT连接器在电路板上的焊接情况进行检测？
是的，Float27连接器的触点设计专为焊接后的自动光学检测而优化。Float27印刷电路板连接器的触点呈错位排列，因此可从单侧进行自动光学检测。
ept的PCB连接器是否符合RoHS标准？
RoHS（《关于限制在电气和电子设备中使用某些有害物质的指令》）是一项旨在限制在电气和电子设备中使用某些有害物质的指令。
我们确认，ept公司的Float27连接器符合RoHS 2011/65/EU指令的要求。更多详细信息请参见“RoHS与REACH”部分。
