hm2.0：概述

事实概览应用 hm2.0 产品特点 IEC 61076-4-101 标准系统模块化高速应用常见问题

硬接触式连接器 IEC 61076-4-101，间距 2 mm

高触点密度：hm2.0系列硬接触式连接器是根据国际标准IEC 61076-4-101开发的。这款间距为2.0毫米的屏蔽连接器适用于要求高触点密度和可靠性的应用场景。因此，该连接系统在背板领域广受欢迎。标准化设计确保了不同制造商生产的连接器之间的兼容性。

特点

多种结构可选 2 mm
间距的
模块化连接器 5 或 8 路信号列
12 种不同的针脚长度
可定制插针布局可选带
屏蔽或不带屏蔽数据传输速率最高可达 3.125
Gbit/s 坚固耐用的设计
提供护罩和编码等配件

应用

电信
网络系统
CompactPCI
医疗技术
工业计算机 (IPC)

hm2.0：概述

事实概览应用 hm2.0 产品特点 IEC 61076-4-101 标准系统模块化高速应用常见问题

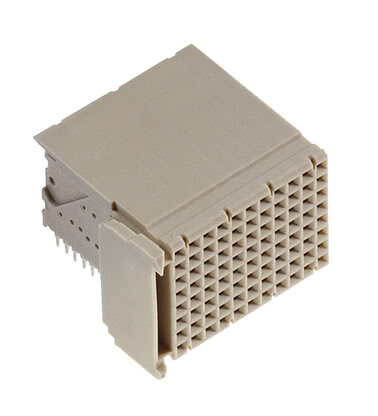

弹簧条

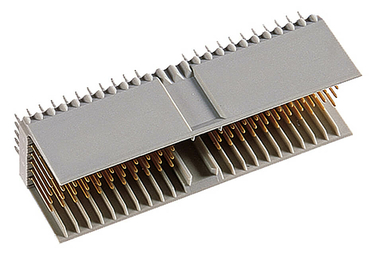

hm2.0 插针排（A型）项目编号 244-11000-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排（A型）项目编号 244-11000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排（A型）项目编号 244-11300-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排（A型）项目编号 244-11300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排（A型）项目编号 244-11305-15

极数 90, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排（A型）项目编号 244-11305-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	90
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排（A型）项目编号 244-11306-15

极数 90, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排（A型）项目编号 244-11306-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	90
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

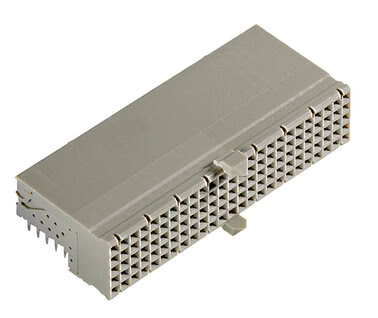

hm2.0 AB25型接线排项目编号 244-61000-15

极数 125, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB25型接线排项目编号 244-61000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 AB25型接线排项目编号 244-61300-15

极数 125, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB25型接线排项目编号 244-61300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

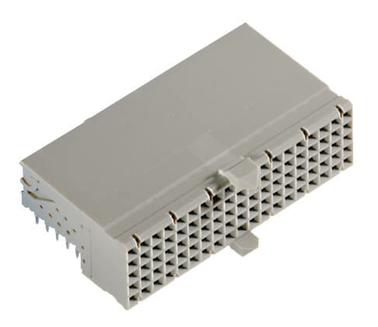

hm2.0 AB19型接线排项目编号 244-63000-15

总数 95, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB19型接线排项目编号 244-63000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 AB19型接线排项目编号 244-63300-15

总数 95, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB19型接线排项目编号 244-63300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

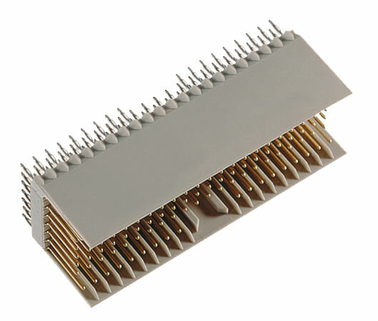

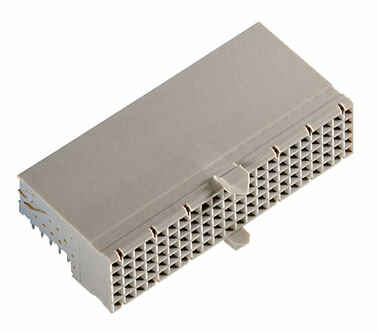

hm2.0 AB22型弹簧接头项目编号 244-62000-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB22型弹簧接头项目编号 244-62000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 AB22型弹簧接头项目编号 244-62300-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 AB22型弹簧接头项目编号 244-62300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 弹簧接头 B25 型项目编号 244-21000-15

极数 125, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B25 型项目编号 244-21000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 弹簧接头 B25 型项目编号 244-21300-15

极数 125, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B25 型项目编号 244-21300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

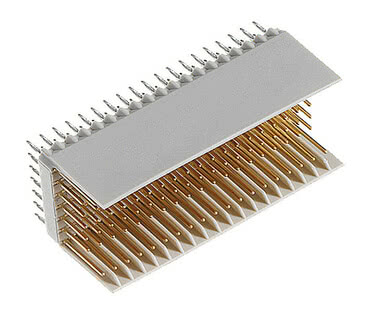

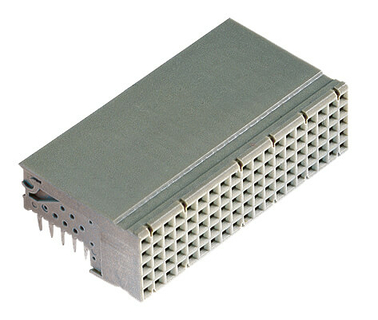

hm2.0 弹簧接头 B19 型项目编号 244-23000-15

总数 95, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B19 型项目编号 244-23000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 弹簧接头 B19 型项目编号 244-23300-15

总数 95, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B19 型项目编号 244-23300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

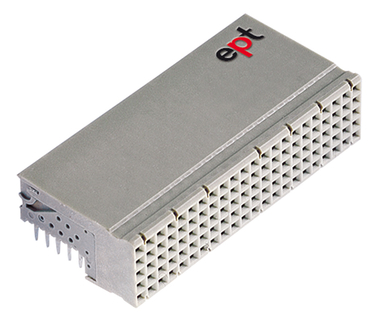

hm2.0 弹簧接头 B22 型项目编号 244-22000-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B22 型项目编号 244-22000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 弹簧接头 B22 型项目编号 244-22300-15

总数 110, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 B22 型项目编号 244-22300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

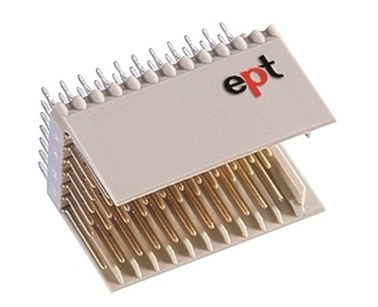

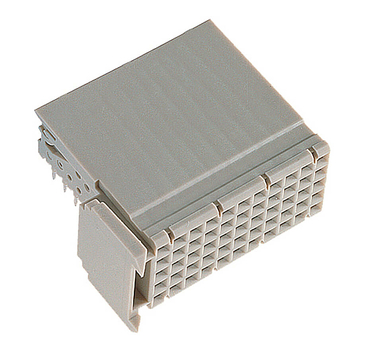

hm2.0 C型接线排项目编号 244-31000-15

极数 55, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 C型接线排项目编号 244-31000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	55
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 C型接线排项目编号 244-31300-15

极数 55, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 带屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 C型接线排项目编号 244-31300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	55
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

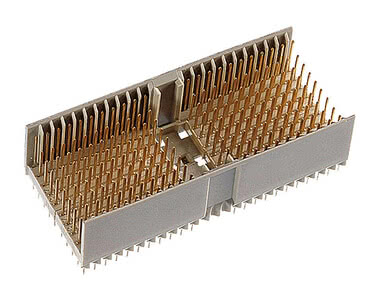

hm2.0 D型接线排项目编号 246-11000-15

总数 176, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 D型接线排项目编号 246-11000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	176
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 D型接线排项目编号 246-11300-15

总数 176, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 D型接线排项目编号 246-11300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	176
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

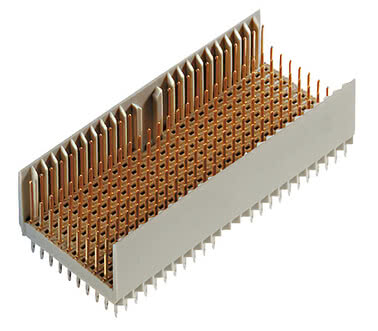

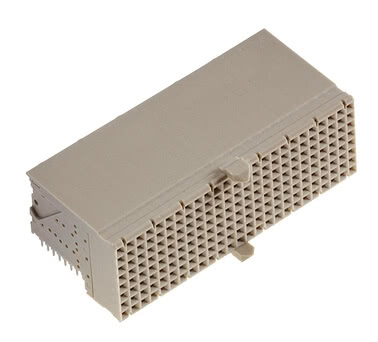

hm2.0 DE型接线排项目编号 246-61000-15

极数 200, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 DE型接线排项目编号 246-61000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 DE型接线排项目编号 246-61300-15

极数 200, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 DE型接线排项目编号 246-61300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

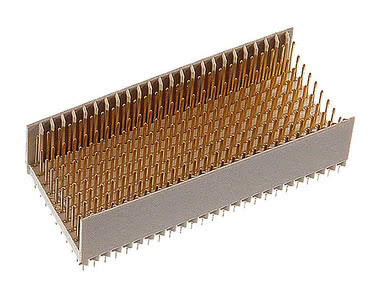

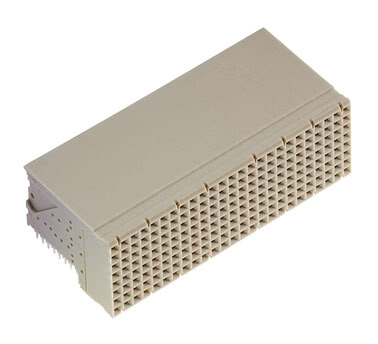

hm2.0 E型接线排项目编号 246-21000-15

极数 200, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 E型接线排项目编号 246-21000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 E型接线排项目编号 246-21300-15

极数 200, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 E型接线排项目编号 246-21300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

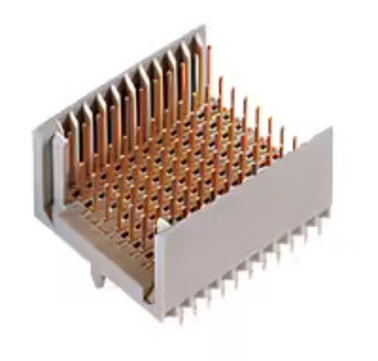

hm2.0 F型接线排项目编号 246-31000-15

总数 88, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 F型接线排项目编号 246-31000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	88
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 F型接线排项目编号 246-31300-15

总数 88, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 有屏蔽和无屏蔽两种型号可供选择, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 F型接线排项目编号 246-31300-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	88
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

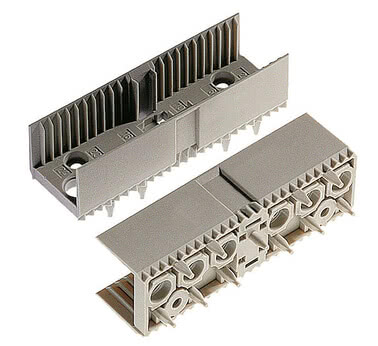

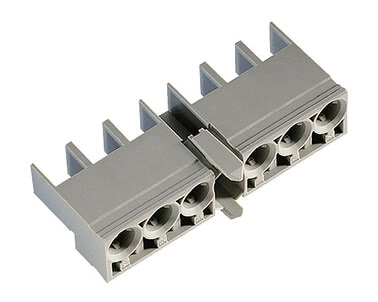

hm2.0 L型接线排项目编号 244-51000

适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 L型接线排项目编号 244-51000 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

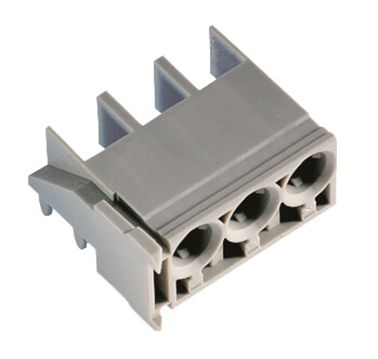

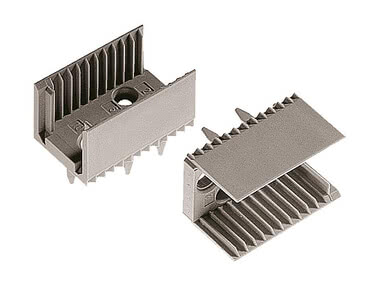

hm2.0 N型接线排项目编号 244-52000

适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 N型接线排项目编号 244-52000 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 弹簧接头 A15 型项目编号 244-13000-15

极数 60, 连接长度 2.9 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 无屏蔽, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 弹簧接头 A15 型项目编号 244-13000-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	60
连接技术	压配技术
连接长度	2.9 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.6 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

刀槽

hm2.0 接线端子 A型项目编号 243-11010-15

总数 110, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11310-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11322-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11322-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11323-15

极数 100, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11323-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	100
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11360-15F

编号 154, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11709-15F

极数 100, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11709-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	100
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11710-15F

编号 154, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11710-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11715-15F

编号 154, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11715-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11734-15F

编号 154, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11734-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

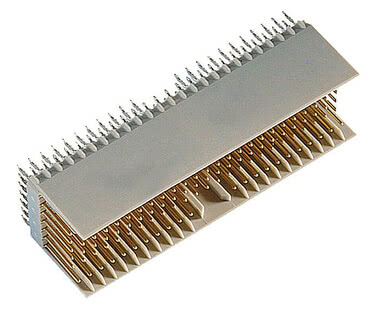

hm2.0 插针排，AB25 型号项目编号 243-61010-15

极数 125, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB25 型号项目编号 243-61010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB25 型号项目编号 243-61310-15

总数 169, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB25 型号项目编号 243-61310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	169
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB25 型号项目编号 243-61320-15

总数 169, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB25 型号项目编号 243-61320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	169
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB25 型号项目编号 243-61360-15F

总数 169, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB25 型号项目编号 243-61360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	169
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

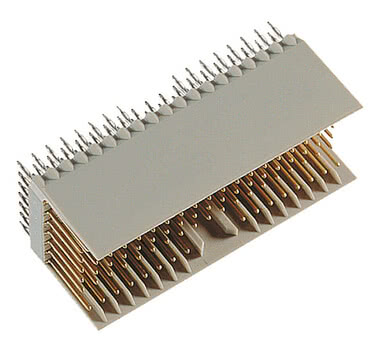

hm2.0 插针排，AB19 型号项目编号 243-63010-15

总数 95, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB19 型号项目编号 243-63010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB19 型号项目编号 243-63310-15

编号 127, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB19 型号项目编号 243-63310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	127
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB19 型号项目编号 243-63320-15

编号 127, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB19 型号项目编号 243-63320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	127
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB19 型号项目编号 243-63360-15F

编号 127, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB19 型号项目编号 243-63360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	127
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

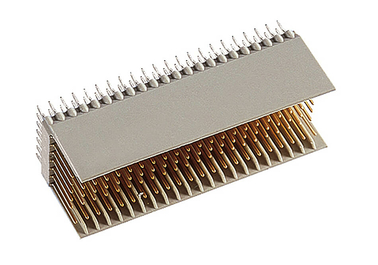

hm2.0 插针排，AB22 型号项目编号 243-62010-15

总数 110, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB22 型号项目编号 243-62010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB22 型号项目编号 243-62310-15

编号 146, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB22 型号项目编号 243-62310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	146
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB22 型号项目编号 243-62320-15

编号 146, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB22 型号项目编号 243-62320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	146
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排，AB22 型号项目编号 243-62360-15F

编号 146, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排，AB22 型号项目编号 243-62360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	146
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

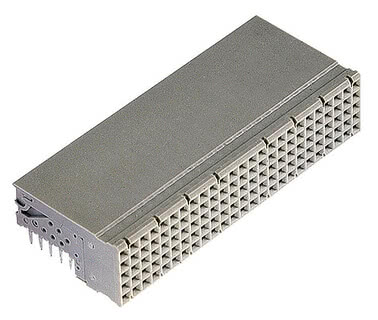

hm2.0 插座排 B25 型项目编号 243-21010-15

极数 125, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B25 型项目编号 243-21010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B25 型项目编号 243-21020-15

极数 125, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B25 型项目编号 243-21020-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	125
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B25 型项目编号 243-21310-15

极数 175, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B25 型项目编号 243-21310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	175
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B25 型项目编号 243-21320-15

极数 175, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B25 型项目编号 243-21320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	175
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23310-15

总数 95, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	95
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23320-15

总数 133, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23360-15F

总数 133, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23361-15F

总数 133, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23361-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23371-15F

总数 133, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23371-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23700-15F

总数 133, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23700-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B19 型项目编号 243-23716-15F

总数 133, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B19 型项目编号 243-23716-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	133
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22310-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22311-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22311-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22312-15

页码 132, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22312-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	132
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22320-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22351-15F

页码 132, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22351-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	132
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22360-15F

编号 154, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22360-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22361-15F

编号 154, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22361-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22371-15F

编号 154, 连接长度 16 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22371-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	16 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插座排 B22 型项目编号 243-22734-15F

编号 154, 连接长度 14.5 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插座排 B22 型项目编号 243-22734-15F - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	14.5 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 C型项目编号 243-31010-15

极数 55, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 C型项目编号 243-31010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	55
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 C型项目编号 243-31020-15

极数 55, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 C型项目编号 243-31020-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	55
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 C型项目编号 243-31310-15

总数 77, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 C型项目编号 243-31310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	77
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 C型项目编号 243-31320-15

总数 77, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 C型项目编号 243-31320-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	77
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 D型项目编号 245-11010-15

总数 176, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 D型项目编号 245-11010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	176
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 D型项目编号 245-11310-15

极数 220, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 D型项目编号 245-11310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	220
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 DE型接线端子项目编号 245-61010-15

极数 200, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 DE型接线端子项目编号 245-61010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 DE型接线端子项目编号 245-61310-15

总数 244, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 DE型接线端子项目编号 245-61310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	244
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 E型项目编号 245-21010-15

极数 200, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 E型项目编号 245-21010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	200
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 E型项目编号 245-21310-15

极数 250, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 E型项目编号 245-21310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	250
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 F型项目编号 245-31010-15

总数 88, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 F型项目编号 245-31010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	88
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 F型项目编号 245-31310-15

总数 110, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 刀片条 F型项目编号 245-31310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	110
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 L型项目编号 243-51000

适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 刀片条 L型项目编号 243-51000 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 M型项目编号 243-41010-15

极数 55, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 刀片条 M型项目编号 243-41010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	55
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 M型项目编号 243-41310-15

总数 77, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 刀片条 M型项目编号 243-41310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	77
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 刀片条 N型项目编号 243-52000

适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

电源

显示更多产品详情

hm2.0 刀片条 N型项目编号 243-52000 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排 A15 型项目编号 243-13010-15

极数 60, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排 A15 型项目编号 243-13010-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	60
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排 A15 型项目编号 243-13020-15

极数 60, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排 A15 型项目编号 243-13020-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	60
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 插针排 A15 型项目编号 243-13310-15

页数 84, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 插针排 A15 型项目编号 243-13310-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	84
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

hm2.0 接线端子 A型项目编号 243-11321-15

编号 154, 连接长度 3.7 毫米, 适用于电路板厚度 > 2.2 毫米, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 接线端子 A型项目编号 243-11321-15 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	154
连接技术	压配技术
连接长度	3.7 毫米
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0
CTI 值 IEC 60112	200
联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	接触力：最大 0.75 N，屏蔽力：最大 1 N
每次接触的拉力	触点：最小 0.15 N，屏蔽：最小 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
空气和爬电距离	≥ 0.8 毫米
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

配件

hm2.0 编码插头排针项目编号 244-8011

适用于 hm 弹簧条, 胡桃棕 RAL 8011

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8011 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8012

适用于 hm 弹簧条, 草莓红 RAL 3018, 电话规范

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8012 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8013

适用于 hm 弹簧条, 蓝紫色 RAL 4005

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8013 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8014

适用于 hm 弹簧条, 亮蓝色 RAL 5007, 5.0 V cPCI

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8014 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8021

适用于 hm 弹簧条, 鸢尾绿 RAL 6011

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8021 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8031

适用于 hm 弹簧条, 镉黄 RAL 1021, 3.3 V cPCI

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8031 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8032

适用于 hm 弹簧条, 石板灰 RAL 7015

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8032 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8033

适用于 hm 弹簧条, 钢蓝色 RAL 5011

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8033 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8034

适用于 hm 弹簧条, 柔和橙色 RAL 2003

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8034 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插头排针项目编号 244-8041

适用于 hm 弹簧条, 赭黄色 RAL 1024

直角

显示更多产品详情

hm2.0 编码插头排针项目编号 244-8041 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8011

适用于 hm 测量条, 胡桃棕 RAL 8011

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8011 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8012

适用于 hm 测量条, 草莓红 RAL 3018, 电话规范

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8012 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8013

适用于 hm 测量条, 蓝紫色 RAL 4005

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8013 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8014

适用于 hm 测量条, 亮蓝色 RAL 5007, 5.0 V cPCI

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8014 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8021

适用于 hm 测量条, 鸢尾绿 RAL 6011

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8021 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8031

适用于 hm 测量条, 镉黄 RAL 1021, 3.3 V cPCI

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8031 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8032

适用于 hm 测量条, 石板灰 RAL 7015

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8032 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8033

适用于 hm 测量条, 钢蓝色 RAL 5011

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8033 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8034

适用于 hm 测量条, 柔和橙色 RAL 2003

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8034 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 编码插座刀片排项目编号 243-8041

适用于 hm 测量条, 赭黄色 RAL 1024

直角

显示更多产品详情

hm2.0 编码插座刀片排项目编号 243-8041 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 A型项目编号 244-11600-1

22 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 A型项目编号 244-11600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	22
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部护罩 B25 型项目编号 244-21600-1

25 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部护罩 B25 型项目编号 244-21600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	25
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 B19 型项目编号 244-23600-1

19 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 B19 型项目编号 244-23600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	19
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部护罩 B22 型项目编号 244-22600-1

22 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部护罩 B22 型项目编号 244-22600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	22
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 C型项目编号 244-31600-1

11 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 C型项目编号 244-31600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	11
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 D型项目编号 246-11600-1

22 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 D型项目编号 246-11600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	22
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 E型项目编号 246-21600-1

25 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 E型项目编号 246-21600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	25
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 底部挡板 F型项目编号 246-31600-1

11 个联系人, 连接长度 3.4 毫米, 适用于厚度不低于 1.44 毫米的印刷电路板, 已通过IEC 61076-4-101标准测试

直角

压配技术

显示更多产品详情

hm2.0 底部挡板 F型项目编号 246-31600-1 - 技术数据

基础知识

规格	IEC 61076-4-101
质量水平	2
联系次数	11
连接技术	压配技术
连接长度	3.4 毫米
工作温度	-55°C 至 +125°C

材料

联系材料	铜牌

机械

网格尺寸	2.0 毫米
每个触点的插入力	屏蔽：最大 1 N
每次接触的拉力	屏蔽力：至少 0.15 N
使用寿命	> 250 次插拔循环

电动

工作电流	1.5 A @ +20°C，1.0 A @ +70°C
接触电阻	最大 20 mΩ
绝缘阻抗	≥10⁴ MΩ
测试电压	750 V 有效值
数据传输	3.125 Gbit/s

认证/符合性

环境	符合RoHS标准

hm2.0 护罩 A 项目编号 243-5525-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 护罩 A 项目编号 243-5525-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 护罩 A 项目编号 243-5525-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 护罩 A 项目编号 243-5525-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 护罩 A 项目编号 243-5525-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 护罩 A 项目编号 243-5525-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 护罩 A 项目编号 243-5525-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 护罩 A 项目编号 243-5525-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 护罩 A 项目编号 243-5525-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 护罩 A 项目编号 243-5525-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud AB19 项目编号 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud AB19 项目编号 243-5719-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud AB19 项目编号 243-5719-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud AB19 项目编号 243-5719-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud AB19 项目编号 243-5719-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud AB19 项目编号 243-5719-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud AB19 项目编号 243-5719-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud AB19 项目编号 243-5719-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud AB19 项目编号 243-5719-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud AB19 项目编号 243-5719-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB22 项目编号 243-5722-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB22 项目编号 243-5722-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB22 项目编号 243-5722-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB22 项目编号 243-5722-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB22 项目编号 243-5722-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB22 项目编号 243-5722-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB22 项目编号 243-5722-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB22 项目编号 243-5722-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB22 项目编号 243-5722-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB22 项目编号 243-5722-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB25 项目编号 243-5725-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB25 项目编号 243-5725-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB25 项目编号 243-5725-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB25 项目编号 243-5725-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB25 项目编号 243-5725-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB25 项目编号 243-5725-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB25 项目编号 243-5725-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB25 项目编号 243-5725-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 AB25 项目编号 243-5725-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 AB25 项目编号 243-5725-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 遮罩 B25 项目编号 243-5625-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 遮罩 B25 项目编号 243-5625-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 遮罩 B25 项目编号 243-5625-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 遮罩 B25 项目编号 243-5625-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 遮罩 B25 项目编号 243-5625-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 遮罩 B25 项目编号 243-5625-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 遮罩 B25 项目编号 243-5625-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 遮罩 B25 项目编号 243-5625-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 遮罩 B25 项目编号 243-5625-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 遮罩 B25 项目编号 243-5625-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B19 项目编号 243-5619-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B19 项目编号 243-5619-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B19 项目编号 243-5619-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B19 项目编号 243-5619-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B19 项目编号 243-5619-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B19 项目编号 243-5619-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B19 项目编号 243-5619-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B19 项目编号 243-5619-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B19 项目编号 243-5619-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B19 项目编号 243-5619-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B22 项目编号 243-5622-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B22 项目编号 243-5622-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B22 项目编号 243-5622-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B22 项目编号 243-5622-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B22 项目编号 243-5622-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B22 项目编号 243-5622-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B22 项目编号 243-5622-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B22 项目编号 243-5622-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 屏蔽罩 B22 项目编号 243-5622-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 屏蔽罩 B22 项目编号 243-5622-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud C 项目编号 243-5511-1/1

适用于3.2–4.0毫米厚的电路板, x = 4.5 毫米, y = 14.95 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud C 项目编号 243-5511-1/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud C 项目编号 243-5511-2/1

适用于4.0–4.8毫米厚的电路板, x = 3.7 毫米, y = 14.15 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud C 项目编号 243-5511-2/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud C 项目编号 243-5511-3/1

适用于电路板厚度 > 4.8 毫米, x = 2.9 毫米, y = 13.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud C 项目编号 243-5511-3/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud C 项目编号 243-5511-4/1

适用于2.4–3.2毫米厚的电路板, x = 4.9 毫米, y = 15.35 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud C 项目编号 243-5511-4/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

hm2.0 Shroud C 项目编号 243-5511-5/1

适用于电路板厚度 < 2.4 毫米, x = 6.3 毫米, y = 16.75 毫米, 已通过IEC 61076-4-101标准测试

直角

显示更多产品详情

hm2.0 Shroud C 项目编号 243-5511-5/1 - 技术数据

基础知识

规格	IEC 61076-4-101
工作温度	-55°C 至 +125°C

材料

绝缘体	PBT 玻璃纤维增强，UL 94 V-0

机械

网格尺寸	2.0 毫米

认证/符合性

环境	符合RoHS标准

其他杆数？其他堆叠高度？其他接触涂层？定制变体？滞后触头？

要求定制连接器

" 没有适合您的连接器？现在就申请定制连接器！

Username:

非常感谢！我们将审核您的需求，并尽快与您联系。

如有任何疑问，欢迎随时通过电子邮件或电话与我们联系。

未找到合适的产品——立即咨询产品：

带*的字段为必填项。

公司名称 *

致辞

姓名 *

名称 *

街道 *

邮政编码 *

地点 *

国家 *

电子邮件 *

电话 *

产品要求 *

您可在此查阅我们的隐私政策。

特点

hm2.0 连接器广泛应用于 CompactPCI 等领域。CompactPCI 是 PICMG 针对采用被动背板的 19 英寸技术高端系统制定的标准。凭借其坚固的设计和高达 3.125 Gbit/s 的数据传输速率，该连接器能够满足对性能、坚固性和可靠性的高要求。 hm2.0 连接器也越来越多地应用于工业领域，因为它具有坚固的插接系统，且凭借 2mm 的间距实现了高触点密度。该连接器提供 5 或 8 列信号通道，并有 12 种不同的针脚长度可供选择。

Motive Web Kurzbeschreibung Kontakt 1640x1195px

我们为您量身定制适用于您应用场景的精准连接器。

其他极数
其他堆叠高度
其他触点镀层

立即咨询定制连接器

IEC 61076-4-101 标准

ept hm2.0 硬接触式连接器系列依据国际标准 IEC 61076-4-101 开发和制造。该系列为用户提供了一种通过多极连接器连接印刷电路板的全球标准，确保印刷电路板可在不同系统间无缝互换。固定、屏蔽和编码等关键参数在不同应用场景下均保持兼容。

ept hm2.0 连接器采用 2 mm 公制间距设计。这些连接器可轻松串联，且不会中断接口处的 2 mm 间距。该间距布局在PCB设计方面尤为有利，因为单个连接器模块内部不会出现空间浪费。

A、D、L和M型模块均配备多功能模块，该模块可容纳符合标准要求的编码插件。注塑成型的导向件确保了刀片排与弹簧排在接触前能够正确对齐，并防止其发生扭转。编码插件可通过简单的插拔工具进行锁定或释放。对于 hm2.

0 刀片排，ept 提供了四种不同的连接侧长度以及三种插接侧长度。提供不同连接长度，是为了在插拔组件时，能够优先建立或断开特定的信号线或接地线。11.25 mm 的长连接端主要用于屏蔽排 z 和 f。

为了便于排列并防止连接器扭转，绝缘体两端设有倒角。这些倒角确保了在电路板上的精确定位，并为模块之间提供了必要的固定。

为了避免电路板混淆，在现代总线系统中对连接器进行编码是必不可少的。编码功能已在 IEC 61076-4-101 标准中明确规定。所谓的编码插件可手动卡入 A、D、L 和 M 型连接器的多功能模块中。各种插件均采用颜色标识，因此可快速直观地识别。

hm2.0 系统模块化

ept hm2.0 模块提供了多种优化高触点密度的方案，尤其适用于与同轴或光纤连接的组合。使用 A 型模块时
，可将 50 毫米长的连接器以 25 毫米为增量，组装成任意总长度的连接结构。
配备多功能模块（A、M、L型）的连接器通常应布置在连接器列的起始位置。而B型模块则仅可安装在其他模块之间。
C型和N型25毫米模块因其具有反接保护功能，通常应布置在连接器列的末端。多功能模块中的编码插件以及 C 型和 N 型模块可确保组件正确插入。

hm2.0 适用于高速应用

借助ept的hm2.0连接器，可实现高速应用。在以下测试条件下，已证实数据传输速率可达3.125 Gbit/s。

两对 ept hm2.0 连接器
，两块标准 FR4 电路板（厚度 1.6 毫米，走线长度 115 毫米），一块标准 FR4 背板（厚度 4
- 4 毫米，走线长度 400 毫米）。在应用设计
中，需特别注意连接故障、短路效应、集肤效应及介电损耗。

关于采用 hm2.0 连接器的高速应用，我们很乐意为您提供更多详细信息及相关专业文献。欢迎垂询。

常见问题解答：关于 hm2.0 的问答

hm2.0 连接器适用于哪些数据传输速率？使用 hm2.0 背板系统时，能否将元件从两面压入同一个电路板孔中？

hm2.0 连接器适用于哪些数据传输速率？

hm2.0 连接器可实现高达 3.125 Gbit/s 的数据传输速率。

使用 hm2.0 背板系统时，能否将元件从两面压入同一个电路板孔中？

不，很遗憾，这无法实现。不过，我们为此找到了另一种解决方案。直型刀片式插座也提供长针脚版本。这意味着，在压入工序完成后，还会在背板背面压入一个护罩。这样一来，所谓的“后部过渡板”也可以从背面插入。

硬接触式连接器 IEC 61076-4-101，间距 2 mm

特点

应用

hm2.0：概述

hm2.0 插针排（A型） 项目编号 244-11000-15

hm2.0 插针排（A型） 项目编号 244-11300-15

hm2.0 插针排（A型） 项目编号 244-11305-15

hm2.0 插针排（A型） 项目编号 244-11306-15

hm2.0 AB25型接线排 项目编号 244-61000-15

hm2.0 AB25型接线排 项目编号 244-61300-15

hm2.0 AB19型接线排 项目编号 244-63000-15

hm2.0 AB19型接线排 项目编号 244-63300-15

hm2.0 AB22型弹簧接头 项目编号 244-62000-15

hm2.0 AB22型弹簧接头 项目编号 244-62300-15

hm2.0 弹簧接头 B25 型 项目编号 244-21000-15

hm2.0 弹簧接头 B25 型 项目编号 244-21300-15

hm2.0 弹簧接头 B19 型 项目编号 244-23000-15

hm2.0 弹簧接头 B19 型 项目编号 244-23300-15

hm2.0 弹簧接头 B22 型 项目编号 244-22000-15

hm2.0 弹簧接头 B22 型 项目编号 244-22300-15

hm2.0 C型接线排 项目编号 244-31000-15

hm2.0 C型接线排 项目编号 244-31300-15

hm2.0 D型接线排 项目编号 246-11000-15

hm2.0 D型接线排 项目编号 246-11300-15

hm2.0 DE型接线排 项目编号 246-61000-15

hm2.0 插针排（A型）项目编号 244-11000-15

hm2.0 插针排（A型）项目编号 244-11300-15

hm2.0 插针排（A型）项目编号 244-11305-15

hm2.0 插针排（A型）项目编号 244-11306-15

hm2.0 AB25型接线排项目编号 244-61000-15

hm2.0 AB25型接线排项目编号 244-61300-15

hm2.0 AB19型接线排项目编号 244-63000-15

hm2.0 AB19型接线排项目编号 244-63300-15

hm2.0 AB22型弹簧接头项目编号 244-62000-15

hm2.0 AB22型弹簧接头项目编号 244-62300-15

hm2.0 弹簧接头 B25 型项目编号 244-21000-15

hm2.0 弹簧接头 B25 型项目编号 244-21300-15

hm2.0 弹簧接头 B19 型项目编号 244-23000-15

hm2.0 弹簧接头 B19 型项目编号 244-23300-15

hm2.0 弹簧接头 B22 型项目编号 244-22000-15

hm2.0 弹簧接头 B22 型项目编号 244-22300-15

hm2.0 C型接线排项目编号 244-31000-15

hm2.0 C型接线排项目编号 244-31300-15

hm2.0 D型接线排项目编号 246-11000-15

hm2.0 D型接线排项目编号 246-11300-15

hm2.0 DE型接线排项目编号 246-61000-15
