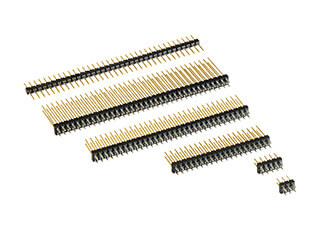

VarPol 插针与插座排
ept 推出的 VarPol 针脚和排针提供了多种连接电路板的方式。单排或双排、可变触点数、多种连接长度、直型或弯型——任您选择！ 此外，这些排针可无缝拼接。久经考验的 Tcom
press® 压接区还能让您省去焊接工序，同时显著提高连接可靠性。
press® 压接区还能让您省去焊接工序，同时显著提高连接可靠性。
特点
- 多种触点及连接长度
- 可选，多种质量等级可选：50次和250次插拔循环
- ，接线排可串联，
- 加工简便且经济实惠，Tcom
- press®
- VarPolfeder中的压入区，也可采用焊接工艺
- ，弯头型和直型，单排和双排。
应用
- 板对板间距为 11.45 毫米至 35.45 毫米，通过
- 压装工艺省去了焊接工序
过滤器
直型插针排

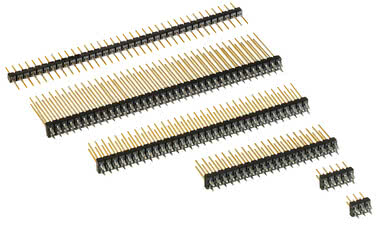

VarPol 直型单排插针排 项目编号 971-nn006-b1
插头侧长度 (Y) = 16.6 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn009-b1
插头侧长度 (Y) = 6.7 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn010-b1
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn011-b1
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn012-b1
插头侧长度 (Y) = 10.2 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn013-b1
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn018-b1
插头侧长度 (Y) = 17.5 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn019-b1
插头侧长度 (Y) = 25.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn020-ba
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn021-ba
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn022-ba
插头侧长度 (Y) = 10.2 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn023-ba
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn026-b1
插头侧长度 (Y) = 15.7 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn029-ba
插头侧长度 (Y) = 25.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn039-ba
插头侧长度 (Y) = 6.7 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn050-ba
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn051-ba
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型单排插针排 项目编号 971-nn053-ba
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn006-b1
插头侧长度 (Y) = 16.6 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn009-b1
插头侧长度 (Y) = 6.7 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn010-b1
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn011-b1
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn012-b1
插头侧长度 (Y) = 10.2 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn013-b1
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn018-b1
插头侧长度 (Y) = 17.5 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn019-b1
插头侧长度 (Y) = 25.0 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn020-ba
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn021-ba
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn022-ba
插头侧长度 (Y) = 10.2 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn023-ba
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn026-b1
插头侧长度 (Y) = 15.7 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn029-ba
插头侧长度 (Y) = 25.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn039-ba
插头侧长度 (Y) = 6.7 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn050-ba
插头侧长度 (Y) = 5.2 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn051-ba
插头侧长度 (Y) = 8.0 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn053-ba
插头侧长度 (Y) = 13.0 毫米, 压配技术, 连接长度 11 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, 产品编号中的“b”表示插头端的质量等级；“a”表示连接端的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn090-9a
插头侧长度 (Y) = 0.0 毫米, 压配技术, 连接长度 6.5 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, a 定义了连接侧的质量等级
平行
压配技术
VarPol 直型双排插针排 项目编号 972-nn091-9a
插头侧长度 (Y) = 0.0 毫米, 压配技术, 连接长度 9 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排, a 定义了连接侧的质量等级
平行
压配技术
弹簧条

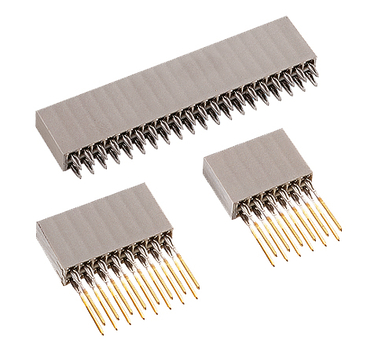

VarPol 单排弹簧排针 项目编号 961-40nn2-03
3级, 焊接技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
焊接通孔电镀
VarPol 单排弹簧排针 项目编号 961-40nn2-12
3级, 焊接技术, 连接长度 12.2 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
焊接通孔电镀
VarPol 单排弹簧排针 项目编号 961-40nn6-03
2级, 焊接技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
焊接通孔电镀
VarPol 单排弹簧排针 项目编号 961-40nn6-12
2级, 焊接技术, 连接长度 12.2 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
焊接通孔电镀
VarPol 单排弹簧排针 项目编号 961-60nn2-03
3级, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn2-07
3级, 压配技术, 连接长度 8.05 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn2-12
3级, 压配技术, 连接长度 12.2 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn2-17
3级, 压配技术, 连接长度 17 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn6-03
2级, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn6-07
2级, 压配技术, 连接长度 8.05 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn6-12
2级, 压配技术, 连接长度 12.2 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 单排弹簧排针 项目编号 961-60nn6-17
2级, 压配技术, 连接长度 17 毫米, 极数 2 - 36（极数/排数对应产品编号中的 nn）, 单排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-40nn2-03
3级, 焊接技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
焊接通孔电镀
VarPol 双排插针排 项目编号 962-40nn2-12
3级, 焊接技术, 连接长度 12.2 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
焊接通孔电镀
VarPol 双排插针排 项目编号 962-40nn6-03
2级, 焊接技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
焊接通孔电镀
VarPol 双排插针排 项目编号 962-40nn6-12
2级, 焊接技术, 连接长度 12.2 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
焊接通孔电镀
VarPol 双排插针排 项目编号 962-60nn2-03
3级, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn2-07
3级, 压配技术, 连接长度 8.05 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn2-12
3级, 压配技术, 连接长度 12.2 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn2-17
3级, 压配技术, 连接长度 17 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn6-03
2级, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn6-07
2级, 压配技术, 连接长度 8.05 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn6-12
2级, 压配技术, 连接长度 12.2 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
VarPol 双排插针排 项目编号 962-60nn6-17
2级, 压配技术, 连接长度 17 毫米, 极数 2 - 108（极数/排数对应产品编号中的“nn”）, 双排
平行
直角
压配技术
90°插针排
VarPol 单排插针排 项目编号 981-nn010-b1
插头侧长度 (Y) = 2.8 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36, 单排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
VarPol 单排插针排 项目编号 981-nn011-b1
插头侧长度 (Y) = 5.6 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36, 单排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
VarPol 单排插针排 项目编号 981-nn012-b1
插头侧长度 (Y) = 7.8 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36, 单排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
VarPol 单排插针排 项目编号 981-nn013-b1
插头侧长度 (Y) = 10.6 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 36, 单排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
VarPol 双排插针排 项目编号 982-nn010-b1
插头侧长度 (Y) = 2.8 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108, 双排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
VarPol 双排插针排 项目编号 982-nn011-b1
插头侧长度 (Y) = 5.6 毫米, 压配技术, 连接长度 3.4 毫米, 极数 2 - 108, 双排, 产品编号中的“b”表示插头端的质量等级
直角
压配技术
配件
VarPol 指挥部 项目编号 962-17nn2/1
适用于极数为 2 至 108 的情况, Varpol 弹簧条的导向件
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？
特点
VarPol 针脚排和弹簧排提供了多种选择：既有单排也有双排款式，触点数量可从 2 到 108 个不等。此外，所有排针的结构均经过优化，可无缝拼接。 多种连接长度（最长可达 25 毫米）支持在 11.45 毫米至 35.45 毫米的电路板间距下进行堆叠。此外，针脚排还提供 90° 弯角款式，因此除了平行连接外，还可实现直角连接。 此外，所有 VarPol 产品均提供两种质量等级，分别保证 50 次或 250 次插拔寿命。
详情一览
2.54 毫米
详情一览
2.54 毫米
5.2 毫米至 25 毫米
3.4 毫米至 11 毫米
另一个优势在于采用压入技术进行加工既简单又经济。这些针脚和弹簧排均配备了久经考验的 Tcom press® 压入区，因此无需焊接即可通过压入方式安装。压入工艺可形成气密且抗振的连接，这使得 VarPol 产品即使在恶劣环境下，也能成为实现可靠机械和电气连接的理想电路板连接器。 ept 为针脚和弹簧排提供了配套的加工工具，使压接过程变得极其简单且工艺可靠。当电路板间距较大时，额外的导向件可辅助接触引导，并为压接针脚排提供最佳的稳定性。
使用 VarPol 进行堆叠
借助 VarPol 压入式针脚排和插座排，可以以多种方式将印刷电路板并联连接：
- 通过单排或双排
- 针脚排的多种连接长度，可实现11.45毫米
- 至35.45毫米的电路板间距；触点数量可自由选择（向上开放，因为连接器可在不损失间距的情况下相互排列）；支持
- 过渡
- 区；针脚排可采用焊接或压入工艺
通过压接技术将连接器与电路板连接，可形成极其坚固耐用的连接。事实证明，高品质的压接连接（如ept公司的Tcom press®）比焊接连接具有更可靠的接触安全性。压接过程中接触点与电路板孔之间形成的冷焊连接，在机械上非常稳定，且电气性能优异。 使用 ept 提供的专用加工工具进行操作非常简单且工艺可靠。
此外，通过使用带有相应连接触点的排针，还可以将多块电路板叠加在一起。在此情况下，电路板间距可在 11.45 毫米至 19.35 毫米之间实现。 在顶层PCB底部安装导向件，可确保触点稳定对位，避免插错。
除PCB并行连接外，弯角针排还支持直角连接，且同样灵活、可靠。
此外，通过使用带有相应连接触点的排针，还可以将多块电路板叠加在一起。在此情况下，电路板间距可在 11.45 毫米至 19.35 毫米之间实现。 在顶层PCB底部安装导向件，可确保触点稳定对位，避免插错。
除PCB并行连接外，弯角针排还支持直角连接，且同样灵活、可靠。
系统：VarPol 弹簧接线排 / VarPol 插针接线排
差值最大为1.55
差值最大为1.7
差值最大为3.2
（建议使用972-nn010-yx）
差值最大为4.0
差值最大为4.0
差值最大为4.0
差值最大为4.0
差值最大为4.0
系统：VarPol 弹簧接线端子 / 带长接线端子的 VarPol 弹簧接线端子
差额上限为2.95
最大差值 1.7
PC/104
差值最大为4.0
库存情况
“ept 向客户保证，2.54 毫米间距的 VarPol 针脚排和插针排将长期供应。多年来，各行业的硬件开发人员一直对这些排针排插青睐有加，它们不仅能可靠且灵活地连接印刷电路板，还能将电缆与印刷电路板连接。”
常见问题解答：关于 VarPol 插针排与插座排的问答
是否可以通过 VarPol 插针和排针实现定制化的电路板间距？ VarPol 插针和插座排是否配备导引件？ept的VarPol插针排和插座排可以串联使用吗？
是否可以通过 VarPol 插针和排针实现定制化的电路板间距？
使用 VarPol 针脚和排针，可实现 11.45 毫米至 35.45 毫米的电路板间距。
VarPol 插针和插座排是否配备导引件？
VarPol 导电体可作为配件，适用于极数为 2 至 104 的产品。
ept的VarPol插针排和插座排可以串联使用吗？
ept 可确保 VarPol 型材实现无缝拼接。
