One27 线缆组件 80 针 100 毫米 型号 120 项目编号 404-6180-100-120-1
图片类似
电缆对电路板
高密度
- 80针
- 触点间距 1.5 毫米
- AWG 30/7 间距扁平电缆，线径 0.635 毫米，线长 100 毫米
- 采用插拔式连接技术（IDC）的组装
- PVC电缆类型：-30°C 至 +105°C（静止状态）
- A1上的彩色导线
技术数据
基础知识
| 联系次数 | 80 |
|---|---|
| 连接技术 | SMT |
| 工作温度 | -30°C 至 +105°C |
材料
| 绝缘体 | LCP，UL 94 V-0 |
|---|---|
| CTI 值 IEC 60112 | 175 |
| 联系材料 | 铜合金 |
| 联系涂层 | Au 经 PdNi 经 Ni |
| 连接区域 | Sn 覆盖 Ni |
机械
| 网格尺寸 | 1.27 毫米 |
|---|---|
| 每个触点的插入力 | ≤ 0.5 N |
| 每次接触的拉力 | ≥ 0.1 N |
| 使用寿命 IEC 60512-9-1 | 1级：500次插拔循环 |
| 超越安全 | 0.9 毫米 |
| 联系重叠 | 1.5 毫米 |
| 中心偏移 | ± 0.7 毫米 |
| 配对状态下的轴向偏移（x/y） | ± 0.4 毫米 |
| 角偏移纵轴 | ± 4° |
| 横轴角度偏移 | ± 2° |
电动
| 工作电流 | 1.2 A（25°C） |
|---|---|
| 空气和爬电距离 | 至少 0.4 毫米 |
认证/符合性
| UL 文件 | E130314 |
|---|---|
| 环境 | 符合RoHS标准 |
配套产品
修改
根据要求，我们还可以为您提供
- 其他款式
- 其他线缆长度
包装
防静电袋
10

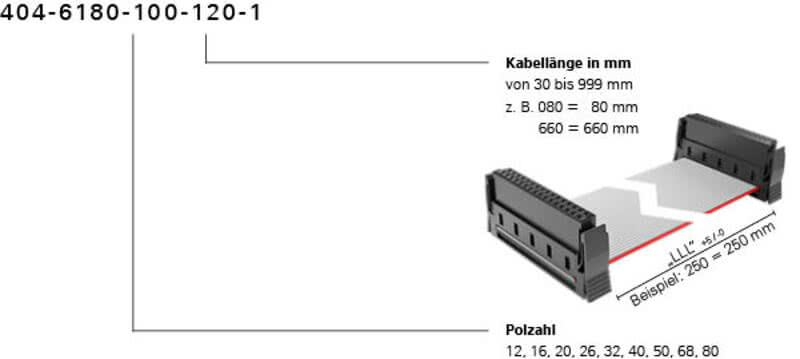

订购代码
