DIN 41612
印刷电路板插头连接器（PCB连接器）
DIN 41612：概述
特点
- 支持
- 多种端接技术 可根据要求
- 提供先接后断触点 预对准
- 多种引脚长度
- 每个连接器最多支持 160 个触点 提供
- 2 至 5 排触点的
- 连接器 提供 2.54 mm 间距 或 5.08 mm 间距 间距的连接器 丰富的
- 配件，如护罩、板锁、 防呆
- ；用于菊花链
- 连接的开关插头；通过国际认证，例如符合UL
- 标准；信号传输电流高达1.5 A
- ；电力传输电流高达5.6 A或15 A
- ；固定卡扣和防呆功能为开发人员和用户提供了额外的安全保障，并拓展了多种应用场景。
应用
- 背板（背板）子卡（子卡）、19英寸机架技术（VME）
- 、板对板（Board-to-Board）、并行或堆叠
- 式大电流（大电流）应用
- 作为外围设备连接器（连接器），通过扁平电缆（扁平排线）从布线
- 侧连接外部接口，实现远距离传输
过滤器
直型母连接器
直型 公连接器
90° 母连接器
90° 公连接器
带开关连接器
VME 64x
DIN 41612 VME 64x 弹簧排针 项目编号 306-61067-12
连接长度 4.6 毫米, 总数 160, 压配技术, 1级, 无法兰
直角
压配技术
坚固耐用
DIN 41612 VME 64x 弹簧排针 项目编号 306-62067-12
连接长度 4.6 毫米, 总数 160, 压配技术, 1级, ANSI法兰
直角
压配技术
坚固耐用
DIN 41612 VME 64x 弹簧排针 项目编号 306-67069-14
连接长度 17 毫米, 带1级插接区, 总数 160, 压配技术, 1级, ANSI法兰
直角
压配技术
坚固耐用
DIN 41612 VME 64x 弹簧排针 项目编号 306-60067-12
连接长度 4.6 毫米, 总数 160, 压配技术, 1级, DIN法兰
直角
压配技术
坚固耐用
DIN 41612 VME 64x 弹簧排针 项目编号 306-65069-14
连接长度 17 毫米, 带1级插接区, 总数 160, 压配技术, 1级, DIN法兰
直角
压配技术
坚固耐用
DIN 41612 VME 64x 弹簧排针 项目编号 306-66069-14
连接长度 17 毫米, 带1级插接区, 总数 160, 压配技术, 1级, 无法兰
直角
压配技术
坚固耐用
配件
DIN 41612 编码，B型和C型 项目编号 104-19003
适用于B型和C型, 防止组件插错, 1 件相当于 4 个楔子
DIN 41612 护罩 C/R 项目编号 115-15302
适用于3.2毫米厚的印刷电路板, 适用于17毫米立柱, C/R
直角
DIN 41612 护罩 C/R 项目编号 115-15401
适用于2.4毫米厚的电路板, 适用于13毫米立柱, C/R
直角
DIN 41612 护罩 C/R 项目编号 115-15301
适用于2.4毫米厚的电路板, 适用于17毫米立柱, C/R
直角
DIN 41612 护罩 C/R 项目编号 115-15402
适用于3.2毫米厚的印刷电路板, 适用于13毫米立柱, C/R
直角
DIN 41612 护罩转动不顺畅 项目编号 115-15405
适用于3.2毫米厚的印刷电路板, 适用于13毫米立柱, C/R 操作不顺畅
直角
DIN 41612 护罩（无法兰，转动不顺畅） 项目编号 115-15408
适用于3.2毫米厚的印刷电路板, 适用于13毫米立柱, C/R 转动不畅，无法兰
直角
DIN 41612 带螺母的C/R型护罩 项目编号 115-15701
适用于3.2毫米厚的印刷电路板, 适用于13毫米立柱, C/R 带螺母
直角
DIN 41612 带螺母的C/R型护罩 项目编号 115-15702
适用于3.2毫米厚的印刷电路板, 适用于17毫米立柱, C/R 带螺母
直角

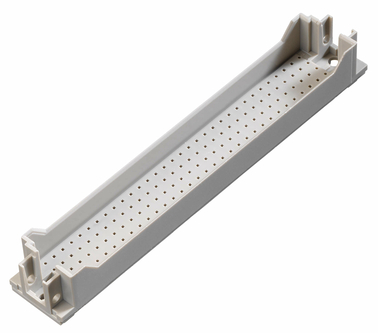

DIN 41612 护罩 VME 项目编号 315-15401
适用于3.4毫米厚的电路板, 立柱长度 17 毫米, x = 6 毫米
直角
DIN 41612 护罩 VME 项目编号 315-15402
适用于4.6毫米厚的电路板, 立柱长度 17 毫米, x = 4.8 毫米
直角
DIN 41612 编码，H11 和 H15 型号 项目编号 114-30000
用于编码的塑料舌片
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？
DIN 41612 印刷电路板插头连接器（PCB连接器）——EPT的质量承诺
个性化
服务：简短的沟通流程、快速的响应时间以及多年来始终如一的经验丰富的对接人员，确保为您提供高质量的信息，并节省时间和成本。
当然，ept 随时欢迎您莅临我们的工厂参观！
服务：简短的沟通流程、快速的响应时间以及多年来始终如一的经验丰富的对接人员，确保为您提供高质量的信息，并节省时间和成本。
当然，ept 随时欢迎您莅临我们的工厂参观！
可靠且高效
ept 凭借最大程度地摆脱对供应商的依赖以及自有的模具制造（模具制造），将多年的可靠性与稳定性与高度的灵活性相结合。这对您而言意味着更短的“time to market”（产品上市时间）、对您问题的快速且明确的答复，以及可自主掌控的优先级管理。
ept 凭借最大程度地摆脱对供应商的依赖以及自有的模具制造（模具制造），将多年的可靠性与稳定性与高度的灵活性相结合。这对您而言意味着更短的“time to market”（产品上市时间）、对您问题的快速且明确的答复，以及可自主掌控的优先级管理。
卓越的整体质量
：市场上最低的现场故障率和极高的准时交付（准时交货率），可确保您面临较低的故障风险，并避免昂贵的停线。 这一承诺得到了行之有效的质量与环境管理体系的支持，该体系已通过 ISO 9001、ISO 14001 和 TS 16949 认证。
依托自有模具的内部生产以及内部电镀（电镀）工艺，确保了高产品品质以及持续、可靠的检测。
：市场上最低的现场故障率和极高的准时交付（准时交货率），可确保您面临较低的故障风险，并避免昂贵的停线。 这一承诺得到了行之有效的质量与环境管理体系的支持，该体系已通过 ISO 9001、ISO 14001 和 TS 16949 认证。
依托自有模具的内部生产以及内部电镀（电镀）工艺，确保了高产品品质以及持续、可靠的检测。
我们的PCB插头：✓ 可靠，✓ 坚固耐用，✓ 款式丰富
DIN 41612 标准印刷电路板连接器（PCB连接器）是经过数千次验证的高品质工业连接器，已投入使用超过50年。
坚固耐用
：符合DIN41612标准的电路板插头连接器（连接器）即使在冲击、振动、有害气体等严苛的环境条件下也能经受住考验。凭借我们独特的接触技术，这些连接器在接触和插接过程中均能确保稳固的工艺质量和高精度公差。在加工工艺方面，您可以选择压入技术（压接技术）、焊接技术（焊接端接）、手工焊接、线绕（WireWrap）、Faston、用于扁平电缆（扁平排线）的剪切夹紧（Schneidklemm）或通孔焊接（THRT）。
：符合DIN41612标准的电路板插头连接器（连接器）即使在冲击、振动、有害气体等严苛的环境条件下也能经受住考验。凭借我们独特的接触技术，这些连接器在接触和插接过程中均能确保稳固的工艺质量和高精度公差。在加工工艺方面，您可以选择压入技术（压接技术）、焊接技术（焊接端接）、手工焊接、线绕（WireWrap）、Faston、用于扁平电缆（扁平排线）的剪切夹紧（Schneidklemm）或通孔焊接（THRT）。
可靠性
：采用 Tcom press® -压接技术（压入技术）的印刷电路板连接器，其实际使用中的故障率是市场上最低的。结合极高的准时交付（准时交货率），我们保证您面临的故障风险极低，并能避免代价高昂的停线。对于直接由我们发货的订单，我们将与您协商交货日期。 若因外部因素导致交货延迟，我们将尽快通知您，并协商新的交货日期。如通过我们的合作伙伴下单，请直接联系该合作伙伴。
：采用 Tcom press® -压接技术（压入技术）的印刷电路板连接器，其实际使用中的故障率是市场上最低的。结合极高的准时交付（准时交货率），我们保证您面临的故障风险极低，并能避免代价高昂的停线。对于直接由我们发货的订单，我们将与您协商交货日期。 若因外部因素导致交货延迟，我们将尽快通知您，并协商新的交货日期。如通过我们的合作伙伴下单，请直接联系该合作伙伴。
种类丰富多样
我们提供12种基本型号和25种变体，几乎涵盖了DIN 41612工业连接器的全系列产品。无论是弹簧插排（母连接器）、刀片插排（公连接器）、开关插头（带开关连接器）、VME64x还是剪切夹紧型（Schneidklemm-Variante）；我们的DIN 41612电路板连接器和插头用途广泛且高度可靠。 如果您需要其他型号的 DIN 41612 PCB 连接器，我们可根据您的要求在短时间内为您提供更多型号。
我们提供12种基本型号和25种变体，几乎涵盖了DIN 41612工业连接器的全系列产品。无论是弹簧插排（母连接器）、刀片插排（公连接器）、开关插头（带开关连接器）、VME64x还是剪切夹紧型（Schneidklemm-Variante）；我们的DIN 41612电路板连接器和插头用途广泛且高度可靠。 如果您需要其他型号的 DIN 41612 PCB 连接器，我们可根据您的要求在短时间内为您提供更多型号。
供应保障
我们基本上不依赖供应商。凭借自有的模具制造（模具制造），我们能够以高度的灵活性提供长期的可靠性和稳定性。因此，您将受益于更快的“time to market”（产品上市时间）。我们的客服团队将快速、可靠地解答您的疑问。
我们基本上不依赖供应商。凭借自有的模具制造（模具制造），我们能够以高度的灵活性提供长期的可靠性和稳定性。因此，您将受益于更快的“time to market”（产品上市时间）。我们的客服团队将快速、可靠地解答您的疑问。
欧盟制造（Made in EU
） 依靠自有模具进行的自主生产以及内部电镀（电镀）工艺，确保了产品的高品质以及持续、可靠的检测。我们的DIN 41612工业连接器在德国和捷克制造。
） 依靠自有模具进行的自主生产以及内部电镀（电镀）工艺，确保了产品的高品质以及持续、可靠的检测。我们的DIN 41612工业连接器在德国和捷克制造。
DIN 41612 连接器在板对板应用中的特点
尤其是作为工业连接器，DIN 41612连接器至今仍被广泛使用。例如，已在市场上流通超过35年的VME总线就基于DIN连接器构建。 这使其在工业电脑领域占据了非常有利的地位，并在新产品开发中仍被广泛采用。DIN连接器拥有多种不同的类型和端接技术（压接技术、浸焊、手工焊接、绕接技术、Crimp和THR），覆盖了广泛的应用领域。 此外，其坚固可靠的结构也确保了这些PCB连接器的未来发展前景。如今，DIN 41612连接器既可用于信号传输领域，也可用于大电流传输。 其应用范围遍及工业电子领域的各个方面：从控制技术、电机控制到工业电脑。
有关 DIN 41612 电路板连接器 的更多信息：
有关 DIN 41612 电路板连接器 的更多信息：
DIN 41612 产品DIN 41612 印刷电路板插头连接器（PCB连接器）——EPT的质量承诺我们的PCB插头：✓ 可靠，✓ 坚固耐用，✓ 款式丰富DIN 41612 连接器在板对板应用中的特点压接技术 Tcom press结构形式开发者视角常见问题客户感言
详情一览
详情一览

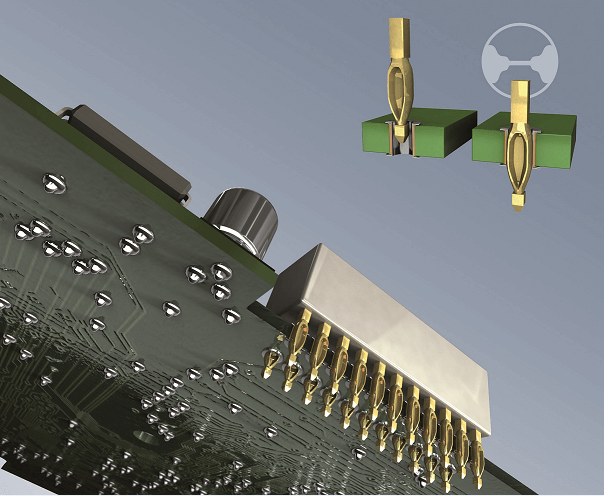

ept公司的压接技术 Tcom press
鉴于电子组件日益微型化以及电路板上元器件密度不断提高，无焊压接技术（压接技术）的应用正日益普遍。压接连接是通过将连接器引脚（Pin）压入带通孔的电路板孔中来实现的。 过孔（金属化通孔）技术使电路板相对两侧之间能够建立电气连接。为此，需在欧标电路板上钻孔，并涂覆铜作为载体材料。
连接过程通过预定且受控的力来实现——这对保持质量稳定以及实现快速、无故障的加工具有巨大优势。 其独特之处在于：压入针（压接针）的对角线长度大于电路板孔径。灵活性体现在压入区（压接区）中。
压入工具可实现同时压入多个插头（连接器）。与焊接不同，此过程不会对电路板造成热应力。压入针与孔壁之间形成气密、持久且具有良好机械和电气导电性的连接，同时具有较低的接触电阻（接触电阻）。
连接过程通过预定且受控的力来实现——这对保持质量稳定以及实现快速、无故障的加工具有巨大优势。 其独特之处在于：压入针（压接针）的对角线长度大于电路板孔径。灵活性体现在压入区（压接区）中。
压入工具可实现同时压入多个插头（连接器）。与焊接不同，此过程不会对电路板造成热应力。压入针与孔壁之间形成气密、持久且具有良好机械和电气导电性的连接，同时具有较低的接触电阻（接触电阻）。
借助 Tcom press® 压接技术，DIN 41612 连接器为您带来的优势
- 电气、机械、气密、耐腐蚀且低阻抗的连接
- 。强大的保持力
- 。无焊接缺陷、助焊剂残留或其他类似问题
- 。无需额外清洗。
- 不会对欧标电路板造成
- 热应力。不会对电子元件造成热应力。只需简单
- 挤压即可回收。
- 高效且经济实惠的贴片工艺。支持
- 电路板双面贴片。
DIN 41612 连接器中的“Vor- und后接触点”
DIN 41612/IEC 60603-2 插头连接器系列（连接器产品系列）由 12 种基本类型及其补充变体组成。对于类型为 B、C、R、D 和 E 的 DIN-连接器，可在 a、b、c、d 和 e 排的任意位置使用先接 0.8 mm 或 1.0 mm 的公端子。 对于类型 F和G，先接量可达1.3 mm。
为什么使用先接触点或后接触点？
在电气工程中，先接触点和后接触点用于防止电压尖峰，从而避免过电压。 采用此类触点时，连接会首先或最后建立，并首先或最后断开。
您需要配备先接后断触点的连接器？
没问题。我们提供适用于DIN类型B、C、R、D、E、F和G的定制装针服务。先接触点可安装在任意所需位置。
请联系我们 »
为什么使用先接触点或后接触点？
在电气工程中，先接触点和后接触点用于防止电压尖峰，从而避免过电压。 采用此类触点时，连接会首先或最后建立，并首先或最后断开。
您需要配备先接后断触点的连接器？
没问题。我们提供适用于DIN类型B、C、R、D、E、F和G的定制装针服务。先接触点可安装在任意所需位置。
请联系我们 »
DIN14162 电路板插头——结构类型
信号连接器 间距 2.54 mm
DIN 41612类型 B、Q + DIN 41612类型 C、R
双排B型（类型 B）和三排DIN 41612 C型由一个弯角刀片排和一个直型弹簧/排母。若需要直型刀片排和弯角弹簧排，则可选用双排Q型和三排R型。
这4个系列均提供半宽和三分之一宽的版本。连接方式可选择压入式、波峰焊和THR。

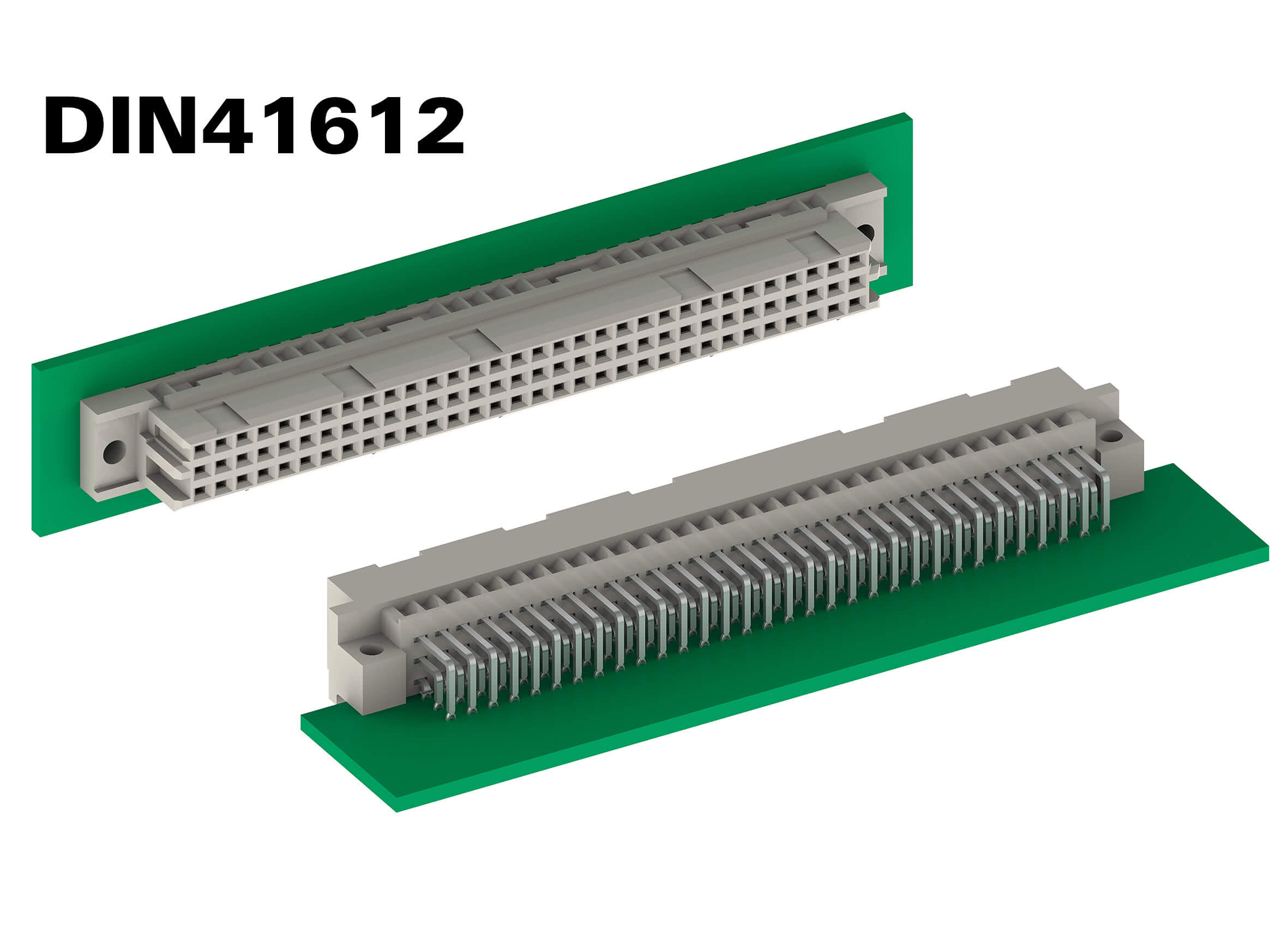

由于B型与Q型、C型与R型可以组合使用，因此可以以90°角、平行或水平方式将电路板相互连接。

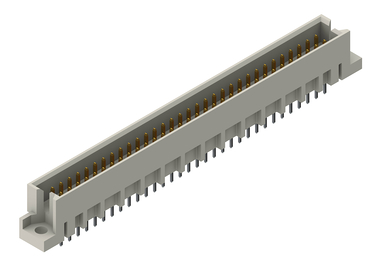

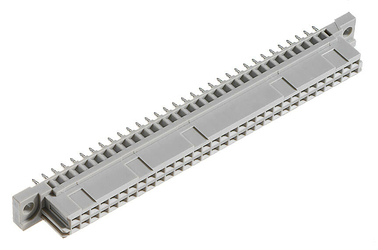

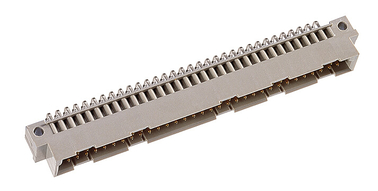

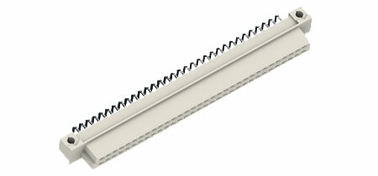

DIN 41612 连接器 - 类型 B + Q：
- 类型 B：弯角式公连接器，
直式母连接器 - 类型 Q：直式公连接器，弯角式母连接器
- 64 个
触点 - 长度：95 mm，宽度：8.6 mm

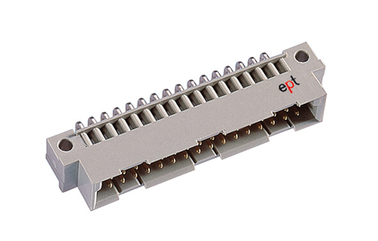

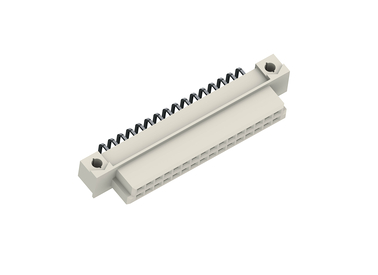

DIN 41612 连接器 - 类型 B/2 + Q/2：公连接器
-
宽度：8.6 mm

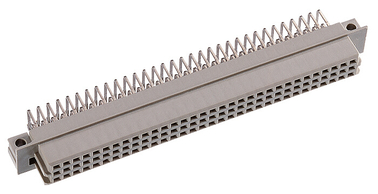

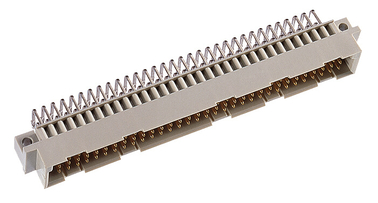

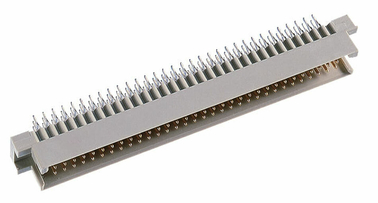

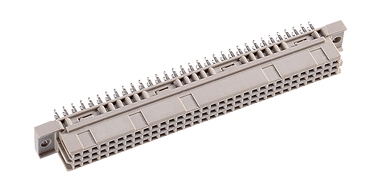

DIN 41612 插头
——类型 C + R：
——类型 C：弯角式公连接器，
直型母连接器——类型 R：
直型公连接器
，弯角式母连接器——96 个触点——
长度：95
mm，宽度：11 mm

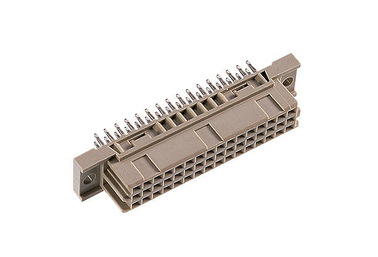

DIN

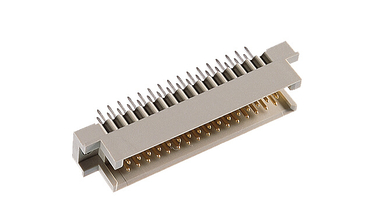

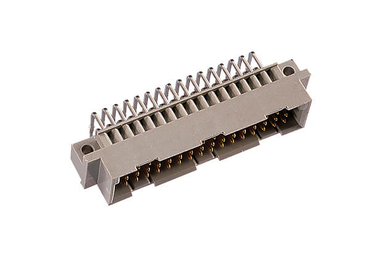

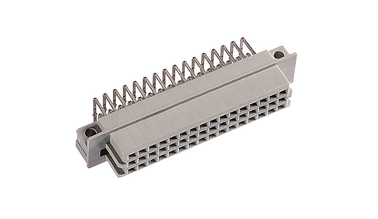

41612 插头——类型 C/2 + R/2：
- 类型 C：弯角式公连接器，
直式母连接器- 类型 R：直式公连接器，
弯角式母连接器- 48 个
触点- 长度：55 毫米，宽度：11 毫米

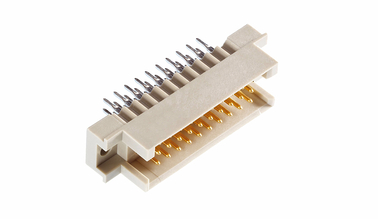

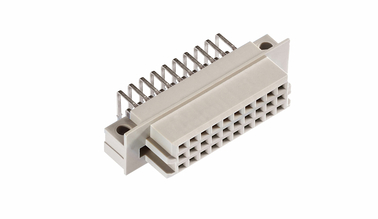

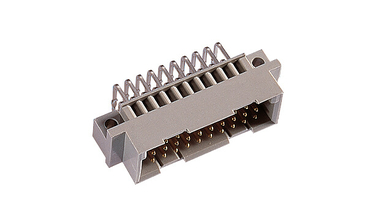

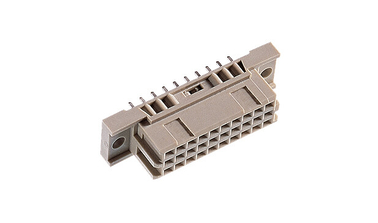

DIN 41612 插头 - 类型 C/3 + R/3：
- 类型 C：弯角式公连接器，
直型母连接器- 类型 R：弯角式公连接器，
直型母连接器- 30 个
触点- 长度：39 毫米，宽度：11 毫米 所有上述类型在 20 °C
条件下均可传输高达 1.6 A 的工作电流。
DIN 信号连接器（信号连接器）常用于 IT/计算机领域，用于将插卡（插卡）与总线电路板（背板）连接。
这4个系列均提供半宽和三分之一宽的版本。连接方式可选择压入式、波峰焊和THR。
由于B型与Q型、C型与R型可以组合使用，因此可以以90°角、平行或水平方式将电路板相互连接。
DIN 41612 连接器 - 类型 B + Q：
- 类型 B：弯角式公连接器，
直式母连接器 - 类型 Q：直式公连接器，弯角式母连接器
- 64 个
触点 - 长度：95 mm，宽度：8.6 mm
DIN 41612 连接器 - 类型 B/2 + Q/2：公连接器
-
宽度：8.6 mm
DIN 41612 插头
——类型 C + R：
——类型 C：弯角式公连接器，
直型母连接器——类型 R：
直型公连接器
，弯角式母连接器——96 个触点——
长度：95
mm，宽度：11 mm
DIN
41612 插头——类型 C/2 + R/2：
- 类型 C：弯角式公连接器，
直式母连接器- 类型 R：直式公连接器，
弯角式母连接器- 48 个
触点- 长度：55 毫米，宽度：11 毫米
DIN 41612 插头 - 类型 C/3 + R/3：
- 类型 C：弯角式公连接器，
直型母连接器- 类型 R：弯角式公连接器，
直型母连接器- 30 个
触点- 长度：39 毫米，宽度：11 毫米 所有上述类型在 20 °C
条件下均可传输高达 1.6 A 的工作电流。
DIN 信号连接器（信号连接器）常用于 IT/计算机领域，用于将插卡（插卡）与总线电路板（背板）连接。

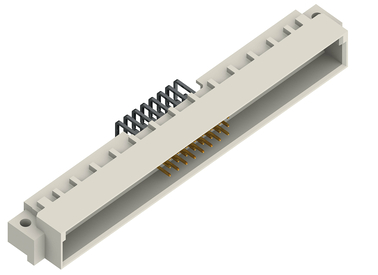

DIN 41612 M型（类型 M）电路板连接器
中的信号和电源（30A）
M型插头集大电流-和信号触点于一体。其中，直型母连接器-和弯角型公连接器-可分别选配6个信号触点和10个同轴触点，或24/8、42/6、60/4、78/2等配置。 此外，M系列的接头还提供M/2 – 30/2和M/3 – 12/2两种规格。
此类电路板连接器变体通常应用于灌装设备的控制系统中。
此类电路板连接器变体通常应用于灌装设备的控制系统中。
间距 5.08 mm – Power (5.6 A)
DIN 41612 类型 D、E + DIN 41612 类型 F、G + DIN 41612 类型 F 扁平型、G 扁平型
若需传输高达 5.6 A 的电流，可选用双排 DIN 41612 D 型（类型 D）和三排 DIN 41612 E 型（类型 E）。这两种型号的间距（间距）均为 5.08 mm。标准配置下，刀片式接头（公连接器）呈弯角，而弹簧式接头（母连接器）则为直型。
DIN 41612 F型（三排）和DIN 41612 G型（四排）电路板插头虽适用于相同场景，但设计更为坚固。这两种PCB连接器-Typen（电路板连接器）的排母-Typen（插座排针）除标准高度外，还提供较低版本。因此可适应不同的板间距。
DIN 41612 F型（类型 F）和DIN 41612 G型（类型 G）主要应用于轨道交通领域（轨道交通）。

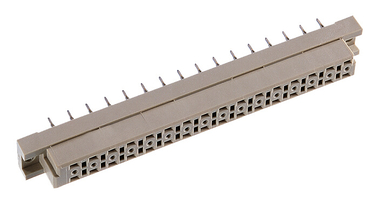

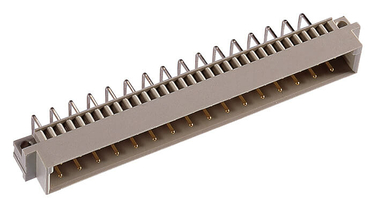

类型 D（Type D）：
- 32 个
触点- 2 排

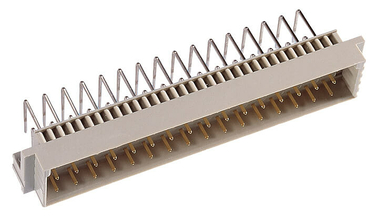

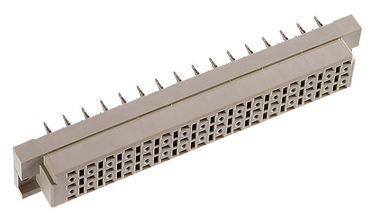

类型 E（Type E）：
- 48 个
触点- 2 排

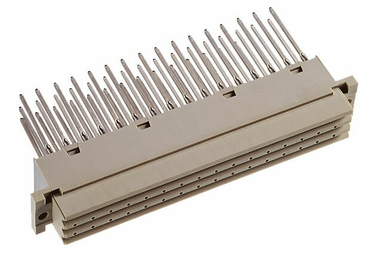

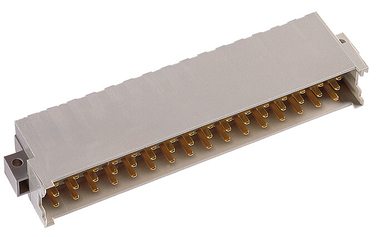

类型 F（Type F）：
- 48 个
触点- 3 排

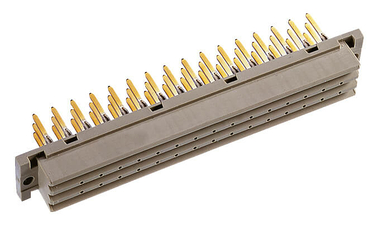

类型 F 扁平型：
- 48 个
触点- 3 排

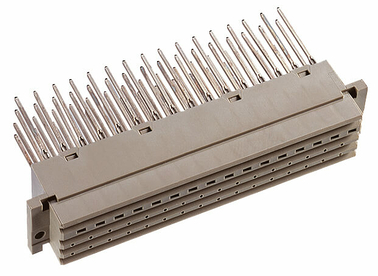

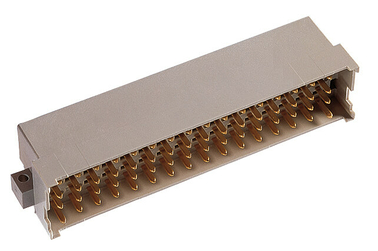

类型 G（Type G）：
- 64 个
触点- 4 排

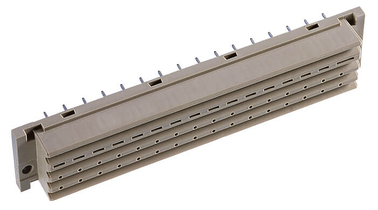

类型 G 扁平型：
- 64 个
触点- 4 排
DIN 41612 F型（三排）和DIN 41612 G型（四排）电路板插头虽适用于相同场景，但设计更为坚固。这两种PCB连接器-Typen（电路板连接器）的排母-Typen（插座排针）除标准高度外，还提供较低版本。因此可适应不同的板间距。
DIN 41612 F型（类型 F）和DIN 41612 G型（类型 G）主要应用于轨道交通领域（轨道交通）。
类型 D（Type D）：
- 32 个
触点- 2 排
类型 E（Type E）：
- 48 个
触点- 2 排
类型 F（Type F）：
- 48 个
触点- 3 排
类型 F 扁平型：
- 48 个
触点- 3 排
类型 G（Type G）：
- 64 个
触点- 4 排
类型 G 扁平型：
- 64 个
触点- 4 排
间距 5.08 mm，配备 Faston 接头 15A

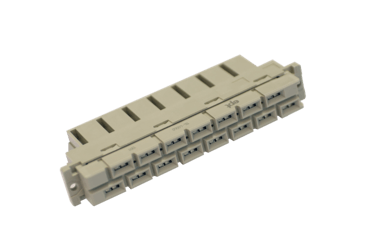

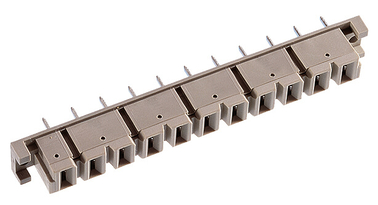

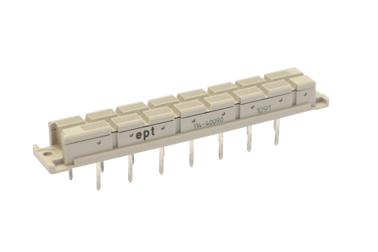

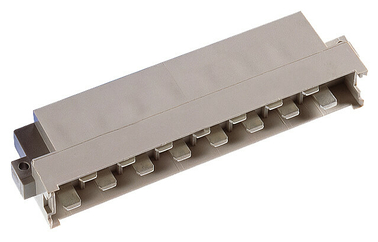

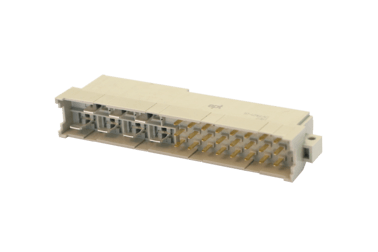

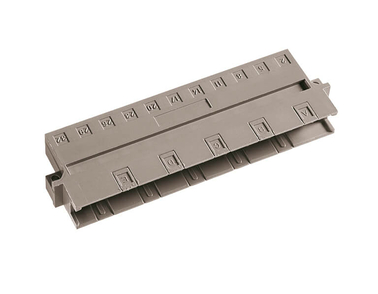

DIN 41612 H11、DIN 41612 H15 以及混合型 DIN 41612 H7/F24
若需使用 Faston 连接器，您需要 DIN 41612 H11、DIN 41612 H15 或混合型 DIN 41612 H7/F24。H11 和 H15 的母连接器（弹簧排）提供两种不同高度。 H7/F25 是一款颇具特色的接头，配备 7 个 Faston 接头（15 A）和 24 个电源触点（5.6 A）。

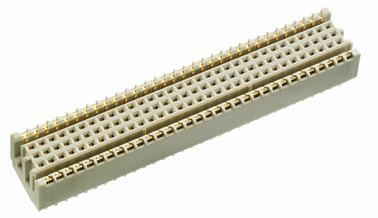

VME 64x 背板接线排
，适用于多用户总线系统 Vita
DIN 41612 系列 中的一个特色产品是 5 排 VME64x 母连接器。该 母连接器 拥有 160 个触点，提供 3 种不同型号和 2 种触点长度，采用 压接技术 工艺。 当前的VME64版本具有64位的总线宽度。
DIN 41612 VME64x母连接器（弹簧排）广泛应用于航空、航天以及国防工业等领域。
DIN 41612 VME64x母连接器（弹簧排）广泛应用于航空、航天以及国防工业等领域。

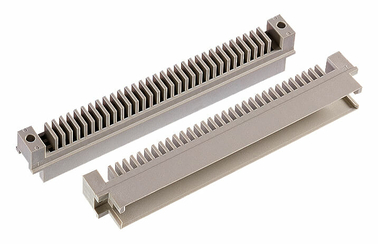

DIN 41612 串联连接用
开关插头
自动化技术中的许多总线系统均采用“雏菊链（Daisy Chain）”原理进行连接。将信号线通过多个模块板串联传输是一种常见的方法。然而，如果拔出单个模块板，则必须插入跳线。通过开关插头可以更优雅地解决这个问题。当拔出子卡，触点会自动短路，因此无需费力地插入跳线。
结构类型一览
DIN 41612 结构形式（类型）B、B/2、
B/3• 标准（X）：4.
9• 超前量（先接）（Y）+ 1.0 mm：5.9•
滞后量（后接）（Y）-0.8 mm：4.1
B/3• 标准（X）：4.
9• 超前量（先接）（Y）+ 1.0 mm：5.9•
滞后量（后接）（Y）-0.8 mm：4.1
DIN 41612 结构形式（类型）C、C/2、
C/3• 标准（X）：4.9•
超前量（先接）（Y）+ 1.0 mm：5.9•
滞后量（后接）（Y）-0.8 mm：4.1
C/3• 标准（X）：4.9•
超前量（先接）（Y）+ 1.0 mm：5.9•
滞后量（后接）（Y）-0.8 mm：4.1
DIN 41612类型 R、R/2、R/3
插接侧
• 标准 (X)：4.9
•先接 (Y) +0.8 mm：5.7 | + 1.0 mm：5.9
•后接 (Y) -0.4 mm：4.5 | -0.8 mm：4.1
端接侧
• 标准（X）：13.0
•先接 （Y）+ 0.8 mm：13.8
•后接 （Y）-0.4 mm：12.6 | -0.8：12.2
插接侧
• 标准 (X)：4.9
•先接 (Y) +0.8 mm：5.7 | + 1.0 mm：5.9
•后接 (Y) -0.4 mm：4.5 | -0.8 mm：4.1
端接侧
• 标准（X）：13.0
•先接 （Y）+ 0.8 mm：13.8
•后接 （Y）-0.4 mm：12.6 | -0.8：12.2
DIN 41612 结构形式（类型）
D• 标准（X）：4.9•
提前量（先接）（Y）+ 0.8 mm：5.7
D• 标准（X）：4.9•
提前量（先接）（Y）+ 0.8 mm：5.7
DIN 41612 类型 E（间距 2.54 mm）
• 标准（X）：4.9•
先接（Y）+ 0.8 mm：5.7（a、c、e系列）
DIN 41612 类型 E（间距 5.08 mm）
• 标准（X）：4.9•
先接（Y）+ 0.8 mm：5.7（a系列）
• 标准（X）：4.9•
先接（Y）+ 0.8 mm：5.7（a、c、e系列）
DIN 41612 类型 E（间距 5.08 mm）
• 标准（X）：4.9•
先接（Y）+ 0.8 mm：5.7（a系列）
DIN 41612 结构形式
F• 标准 (类型 F• Standard) (X)：6.1•
提前量 (先接) (Y) + 1.3 mm：7.4
F• 标准 (类型 F• Standard) (X)：6.1•
提前量 (先接) (Y) + 1.3 mm：7.4
DIN 41612 结构形式
G• 标准 (类型 G• Standard) (X)：6.1•
提前量 (先接) (Y) + 1.3 mm：7.4
G• 标准 (类型 G• Standard) (X)：6.1•
提前量 (先接) (Y) + 1.3 mm：7.4
ept 连接器产品系列 DIN 41612 / IEC 60603-2
“符合现行 IEC 60603-2 标准（原 DIN 41612）的连接器 已应用超过 50 年。这绝非偶然。 尽管技术不断发展，在物联网（IoT）和工业 2.0 时代，应用设备体积日益缩小却包含更多组件，但 DIN 连接器依然像五十年 ago 一样具有现实意义——这得益于其与最新电路板设计的兼容性，以及丰富多样的类型、针数和端接技术。
除了焊接和绕接（绕接）技术外，您还可以通过ept获得采用ept自主研发的Tcom压入式压接区（压入区）的连接器产品系列。
ept的DIN 41612 / IEC 60603-2产品系列包括12种基本结构，以及间距为2.54 mm或5.08 mm的其他补充版本。 您既可选择Stromtragfähigkeit高达1.5 A的信号连接器，也可选择每针载流能力5.6 A甚至15 A的电源连接器。如此丰富的型号选择，使得该连接器产品系列能够应用于极其广泛的应用领域。 标准化确保了不同制造商之间的连接器兼容性。”
ept GmbH
DIN 41612 / IEC 60603-2 PCB连接器 产品经理 Wolfgang Schmid
除了焊接和绕接（绕接）技术外，您还可以通过ept获得采用ept自主研发的Tcom压入式压接区（压入区）的连接器产品系列。
ept的DIN 41612 / IEC 60603-2产品系列包括12种基本结构，以及间距为2.54 mm或5.08 mm的其他补充版本。 您既可选择Stromtragfähigkeit高达1.5 A的信号连接器，也可选择每针载流能力5.6 A甚至15 A的电源连接器。如此丰富的型号选择，使得该连接器产品系列能够应用于极其广泛的应用领域。 标准化确保了不同制造商之间的连接器兼容性。”
ept GmbH
DIN 41612 / IEC 60603-2 PCB连接器 产品经理 Wolfgang Schmid
常见问题解答：关于 DIN 41612 印刷电路板连接器的问答
DIN 41612 连接器 应如何进行加工？DIN 41612 连接器能够传输多大的电流？DIN 41612 连接器是否符合 RoHS 标准？DIN 41216 标准规定的插头连接器（连接器）在插接时允许的偏移量是多少？是否有适用于加工 ept 公司 DIN 41216 连接器的专用工具？哪些
DIN 41612 连接器 应如何进行加工？
根据连接技术（端接技术）的不同，包括压入式连接技术（Einpress-端接技术）、焊接技术（焊接端接）、通孔回流焊（Through Hole Reflow Technology）、法斯顿连接（FASTON端子）或剪切夹紧技术（绝缘穿刺连接，IDC）
DIN 41612 连接器能够传输多大的电流？
产品系列中既有Stromtragfähigkeit最高达1.5 A的信号连接器，也有单针载流能力5.6 A甚至15 A的电源连接器可供选择。
DIN 41612 连接器是否符合 RoHS 标准？
是的，所有人。
DIN 41216 标准规定的插头连接器（连接器）在插接时允许的偏移量是多少？
DIN连接器具有较高的偏移公差。例如，在插接刀片式和母连接器连接器时，纵向和横向轴上的径向偏差允许偏移1毫米。角度倾斜公差为纵向4°、横向2°。
是否有适用于加工 ept 公司 DIN 41216 连接器的专用工具？哪些
是的，我们为您提供与您的连接器相匹配的专用工具。
关于DIN标准电路板连接器的用户反馈
我们尊重客户对保密性的要求，因此下文中不会提及任何信息来源。但我们
对这些陈述的真实性提供无条件保证。
对这些陈述的真实性提供无条件保证。
我们的客户必须能够在恶劣条件下安全地将设备适配到我们的设备上。因此，多年来我们一直信赖ept公司DIN插头连接器的高质量标准。
“种类繁多的压入式连接器，包括带弯头型号在内，都让我印象深刻。”
通过采用THR，可以省去波峰焊这一步骤，从而显著提高经济效益。
