适用于 25+ Gbit/s 应用的高速 SMT 电路板连接器

Colibri® 是一款带屏蔽的双排 SMT 连接器系统，间距为 0.5 毫米。

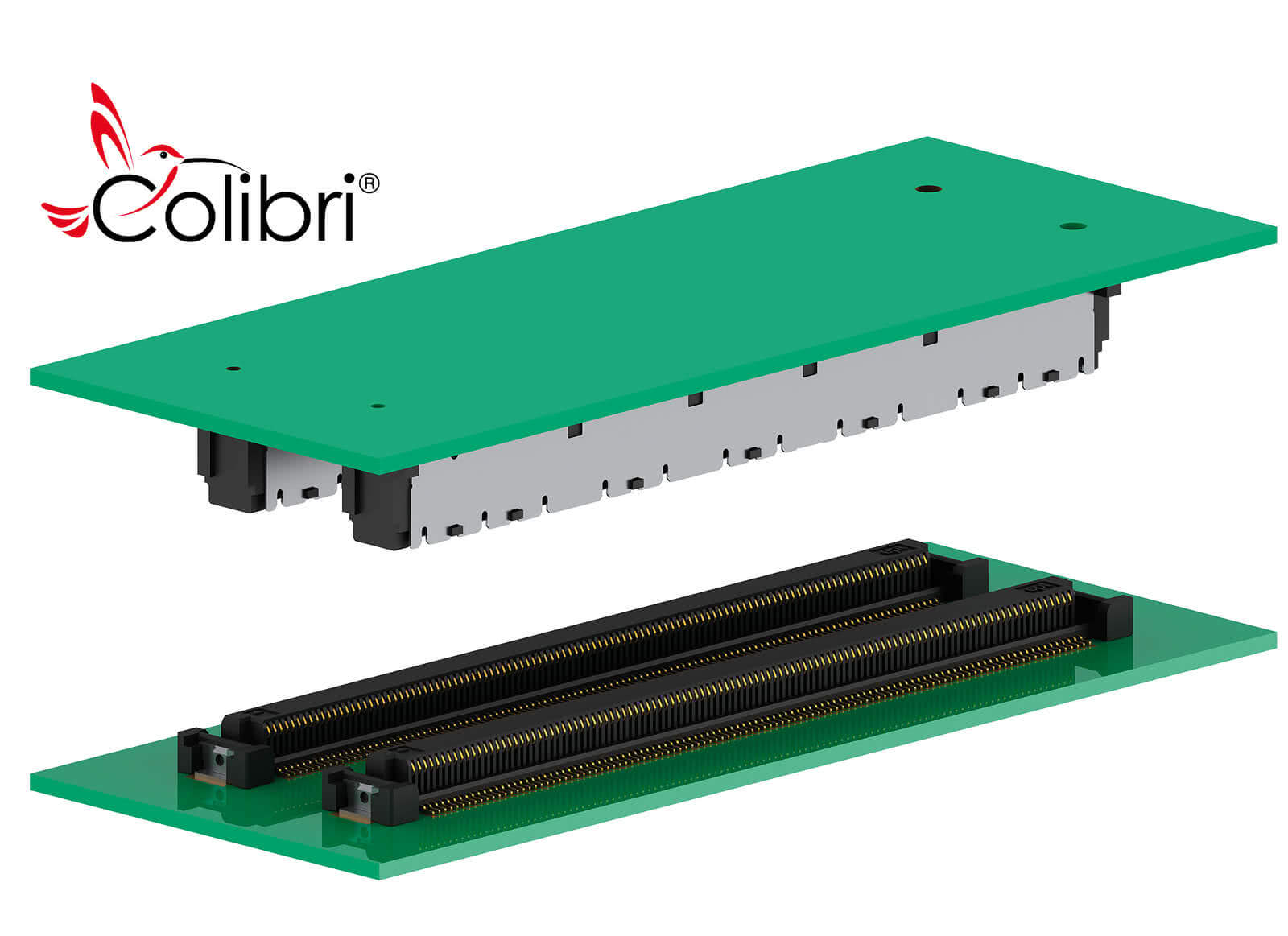

Colibri Anwendug Titelbild

特点

符合 PICMG COM Express®
和 SFF-SIG CoreExpress®
标准，兼容适用于 10+、16+ 或 25+ Gbit/s 应用的
常用连接器
，集成贴片安装区域
，采用卷带包装。

应用

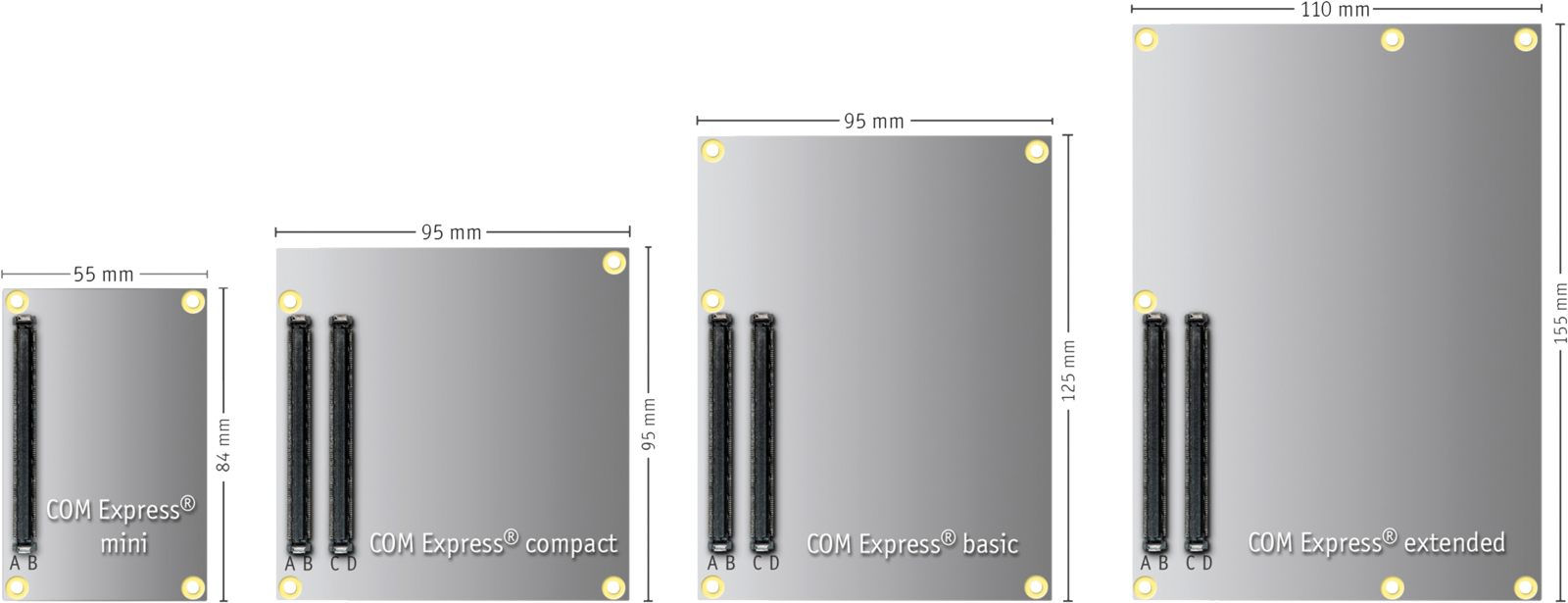

COM Express®
CoreExpress®

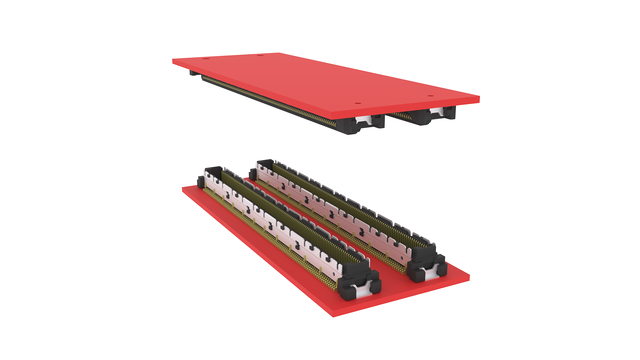

夹层板对板连接
VITA59

Colibri®：概述

事实概览应用 Colibri® 产品精彩集锦视频特点灵活的间距模块尺寸应用领域开发者视角常见问题客户感言下载

Plug 10+

Colibri® Plug 220，5毫米项目编号 401-51101-51

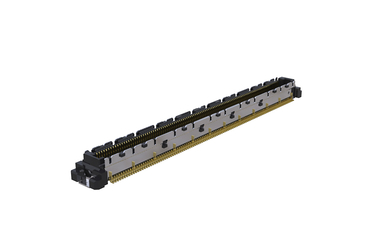

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 220，5毫米项目编号 401-51101-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 440，5毫米项目编号 401-51501-51

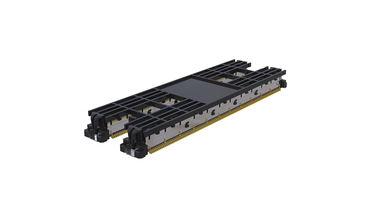

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 440，5毫米项目编号 401-51501-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

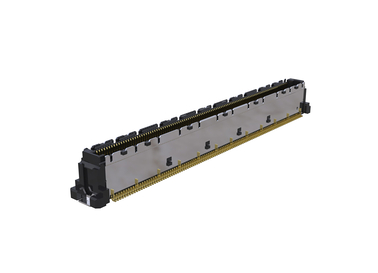

Colibri® Plug 220，8毫米项目编号 401-55101-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 220，8毫米项目编号 401-55101-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

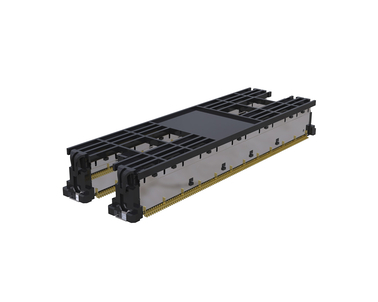

Colibri® Plug 440，8毫米项目编号 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 440，8毫米项目编号 401-55501-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri 120号插头，5毫米项目编号 401-51401-51

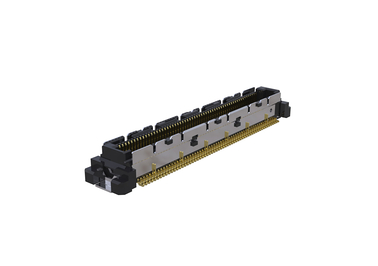

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 120, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 120号插头，5毫米项目编号 401-51401-51 - 技术数据

基础知识

联系次数	120
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

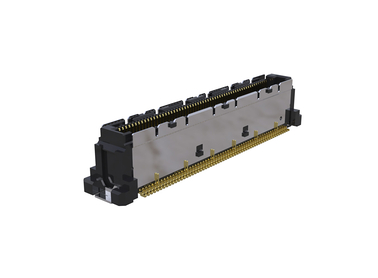

Colibri 120号插头，8毫米项目编号 401-55401-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 120, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 120号插头，8毫米项目编号 401-55401-51 - 技术数据

基础知识

联系次数	120
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri 160号插头，5毫米项目编号 401-51301-51

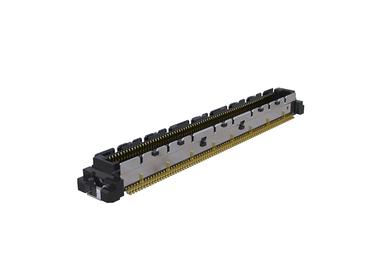

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 160, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 160号插头，5毫米项目编号 401-51301-51 - 技术数据

基础知识

联系次数	160
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

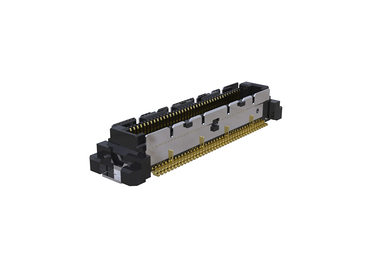

Colibri 80号插头，5毫米项目编号 401-51601-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 80, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 80号插头，5毫米项目编号 401-51601-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri® Plug 40，5毫米项目编号 401-51701-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 40, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 40，5毫米项目编号 401-51701-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

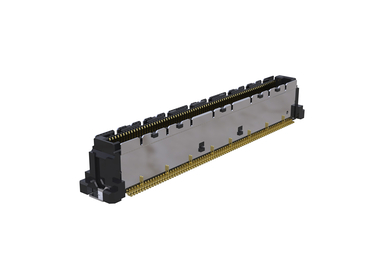

Colibri 160号插头，8毫米项目编号 401-55301-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 160, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 160号插头，8毫米项目编号 401-55301-51 - 技术数据

基础知识

联系次数	160
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri 80号插头，8毫米项目编号 401-55601-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 80, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 80号插头，8毫米项目编号 401-55601-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

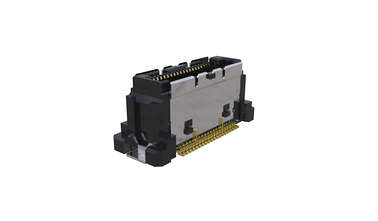

Colibri 40号插头，8毫米项目编号 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 40, SMT连接技术, 网格 0.5 毫米, 数据传输速率 10+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri 40号插头，8毫米项目编号 401-55701-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Plug 16+

Colibri® Plug 16+ 220，5mm 项目编号 401-51103-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 16+ 220，5mm 项目编号 401-51103-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 440，5毫米项目编号 401-51503-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 440，5毫米项目编号 401-51503-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 220，8毫米项目编号 401-55103-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 220，8毫米项目编号 401-55103-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 440，8毫米项目编号 401-55503-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 440，8毫米项目编号 401-55503-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 160，5毫米项目编号 401-51303-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 160, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 160，5毫米项目编号 401-51303-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	160
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri® Plug 16+ 120，5mm 项目编号 401-51403-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 120, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 16+ 120，5mm 项目编号 401-51403-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	120
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 80, 5毫米项目编号 401-51603-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 80, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 80, 5毫米项目编号 401-51603-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	80
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 40，5毫米项目编号 401-51703-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 40, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 40，5毫米项目编号 401-51703-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	40
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 160，8毫米项目编号 401-55303-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 160, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 160，8毫米项目编号 401-55303-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	160
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 120，8毫米项目编号 401-55403-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 120, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 120，8毫米项目编号 401-55403-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	120
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 80，8毫米项目编号 401-55603-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 80, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 80，8毫米项目编号 401-55603-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	80
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri Plug 16+ 40，8毫米项目编号 401-55703-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 40, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率为 16+ Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 16+ 40，8毫米项目编号 401-55703-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.0
联系次数	40
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	16 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Plug 25+

Colibri® 插头 25+ 220，5毫米项目编号 401-51104-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, PCIe Gen4、25 Gbit 以太网和 USB4 的数据传输速率均超过 25 Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® 插头 25+ 220，5毫米项目编号 401-51104-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

环境	符合RoHS标准

降额图

Colibri Plug 25+ 440，5毫米项目编号 401-51504-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, PCIe Gen4、25 Gbit 以太网和 USB4 的数据传输速率均超过 25 Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 25+ 440，5毫米项目编号 401-51504-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

环境	符合RoHS标准

降额图

Colibri® Plug 25+ 220，8毫米项目编号 401-55104-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 极数 220, SMT连接技术, 网格 0.5 毫米, PCIe Gen4、25 Gbit 以太网和 USB4 的数据传输速率均超过 25 Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Plug 25+ 220，8毫米项目编号 401-55104-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

环境	符合RoHS标准

降额图

Colibri Plug 25+ 440，8毫米项目编号 401-55504-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 总数 440, SMT连接技术, 网格 0.5 毫米, PCIe Gen4、25 Gbit 以太网和 USB4 的数据传输速率均超过 25 Gbit/s

平行

SMT

高密度

高速

显示更多产品详情

Colibri Plug 25+ 440，8毫米项目编号 401-55504-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

环境	符合RoHS标准

降额图

插座

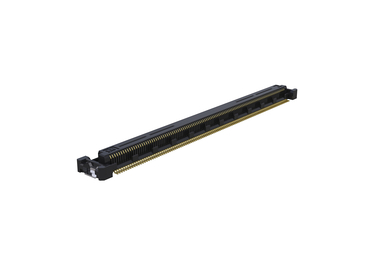

Colibri® 插座 220 项目编号 402-51101-51

Colibri Receptacle 220pol 402 51101 51 2290x1560

适用于所有电路板间距, 极数 220, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® 插座 220 项目编号 402-51101-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

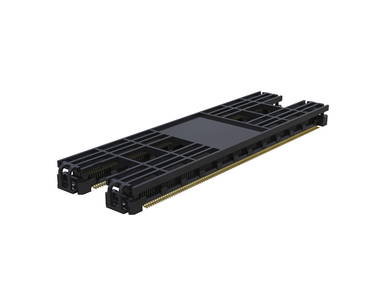

Colibri® 插座 440 项目编号 402-51501-51

Colibri Receptacle 440pol 402 51501 51 1950x1560

适用于所有电路板间距, 总数 440, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® 插座 440 项目编号 402-51501-51 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

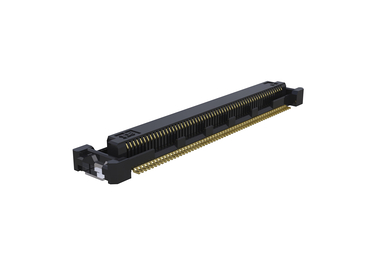

Colibri® 插座 120 项目编号 402-51401-51

Colibri Receptacle 120pol 402 51401 51 2260x1560

适用于所有电路板间距, 极数 120, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® 插座 120 项目编号 402-51401-51 - 技术数据

基础知识

联系次数	120
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

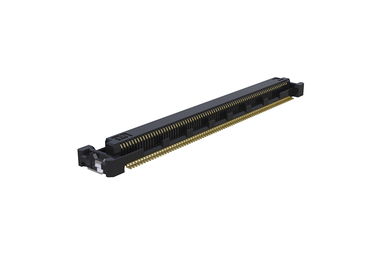

Colibri® Receptacle 160 插座项目编号 402-51301-51

Colibri Receptacle 160pol 402 51301 51 2330x1560

适用于所有电路板间距, 总数 160, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Receptacle 160 插座项目编号 402-51301-51 - 技术数据

基础知识

联系次数	160
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

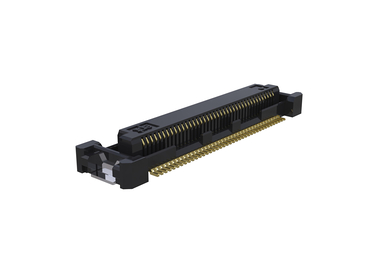

Colibri® Receptacle 80 插座项目编号 402-51601-51

Colibri Receptacle 80pol 402 51601 51 2230x1560

适用于所有电路板间距, 极数 80, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Receptacle 80 插座项目编号 402-51601-51 - 技术数据

基础知识

联系次数	80
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

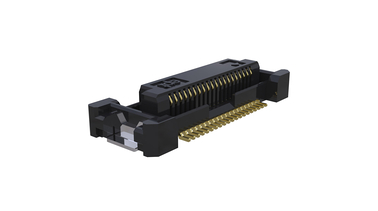

Colibri® Receptacle 40 项目编号 402-51701-51

Colibri Receptacle 40pol 402 51701 51 2790x1560

适用于所有电路板间距, 总数 40, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s, 适用于 PCIe Gen4

平行

SMT

高密度

高速

显示更多产品详情

Colibri® Receptacle 40 项目编号 402-51701-51 - 技术数据

基础知识

联系次数	40
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	Au 叠加 Ni
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
使用寿命	30次插拔循环
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	高达 25+ Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Plug Heavy Au

Colibri® Heavy Au 肛塞 10+ 220，5毫米项目编号 401-51101-52

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 网点数 220，网点间距 0.5 毫米, SMT连接技术, 数据传输速率 10+ Gbit/s, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri® Heavy Au 肛塞 10+ 220，5毫米项目编号 401-51101-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri® Heavy Au 肛塞 10+ 440，5毫米项目编号 401-51501-52

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

适用于 5 毫米的电路板间距, 重叠间隙可达+0.6毫米, 网点数 440，网点间距 0.5 毫米, SMT连接技术, 数据传输速率 10+ Gbit/s, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri® Heavy Au 肛塞 10+ 440，5毫米项目编号 401-51501-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri® Heavy Au 肛塞 10+ 220，8毫米项目编号 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 网点数 220，网点间距 0.5 毫米, SMT连接技术, 数据传输速率 10+ Gbit/s, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri® Heavy Au 肛塞 10+ 220，8毫米项目编号 401-55101-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri® Heavy Au 肛塞 10+ 440，8毫米项目编号 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

适用于 8 毫米电路板间距, 重叠间隙可达+0.6毫米, 网点数 440，网点间距 0.5 毫米, SMT连接技术, 数据传输速率 10+ Gbit/s, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri® Heavy Au 肛塞 10+ 440，8毫米项目编号 401-55501-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	125
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
超越安全	0.6 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.15 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	10 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

重型插座

Colibri® heavy Au 插座 220 项目编号 402-51101-52

Colibri Receptacle 220pol 402 51101 51 2290x1560

适用于所有电路板间距, 极数 220, SMT连接技术, 网格 0.5 毫米, 数据传输速率高达 25+ Gbit/s，支持 PCIe Gen4 的
, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri® heavy Au 插座 220 项目编号 402-51101-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	220
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	最高25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

Colibri heavy Au 插座 440 项目编号 402-51501-52

Colibri Receptacle 440pol 402 51501 51 1950x1560

适用于所有电路板间距, 总数 440, SMT连接技术, 网格 0.5 毫米, PCIe Gen4 的数据传输速率高达 25+ Gbit/s, 0.76微米金

平行

SMT

高密度

高速

坚固耐用

显示更多产品详情

Colibri heavy Au 插座 440 项目编号 402-51501-52 - 技术数据

基础知识

规格	PICMG^® COM.0 Rev 3.1
联系次数	440
连接技术	SMT
PCB 间距	5 毫米 & 8 毫米
工作温度	-40°C 至 +125°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	铜合金
联系涂层	0.76微米金镀层（底层为镍）
连接区域	关于Ni的快讯

机械

网格尺寸	0.5 毫米
每个触点的插入力	最大 0.9 N
每次接触的拉力	≥ 0.1 N
共面性	最大 0.1 毫米
X 方向的中心偏移量	± 0.4 毫米
Y 方向的中心偏移量	± 0.19 毫米
配对状态下的轴向偏移（x/y）	± 0.1 毫米（8 毫米安装高度） / ± 0.115 毫米（5 毫米安装高度）
X 方向的角度偏移	± 2°

电动

工作电流	最大 0.5 A
工作电压	50 VAC
接触电阻	最大 75 毫欧
空气和爬电距离	≥ 0.2 毫米
绝缘阻抗	> 100 MΩ
测试电压	200 VAC
数据传输	最高25 Gbit/s

加工

焊接温度	260°C（符合J-STD-020标准）
MSL	1
装配	拾放

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

降额图

其他杆数？其他堆叠高度？其他接触涂层？定制变体？滞后触头？

要求定制连接器

" 没有适合您的连接器？现在就申请定制连接器！

Username:

非常感谢！我们将审核您的需求，并尽快与您联系。

如有任何疑问，欢迎随时通过电子邮件或电话与我们联系。

未找到合适的产品——立即咨询产品：

带*的字段为必填项。

公司名称 *

致辞

姓名 *

名称 *

街道 *

邮政编码 *

地点 *

国家 *

电子邮件 *

电话 *

产品要求 *

您可在此查阅我们的隐私政策。

Colibri® High-Speed SMT 连接器的亮点

ept 广受欢迎的 Colibri HighSpeed 连接器有哪些优势？它能支持哪些PCB间距？是否有不同极数可选？数据传输速率能达到多少 Gbit/s？我们的动画短片将为您

解答这些问题以及更多内容。
快来观看吧！（或前往 YouTube）！

PICMG 连接器特点

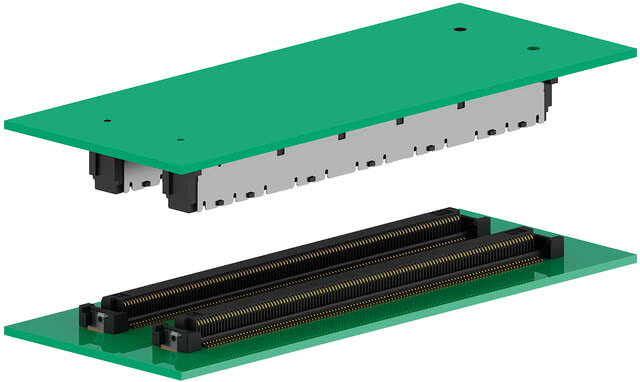

Colibri Anwendung 440 2021 03 03 16 03 38

Colibri® 是一款采用 0.5 毫米间距、带屏蔽的双排 SMT 连接器系统。它完全符合 PICMG COM Express®、SFF-SIG CoreExpress® 以及 nano-ETXexpress 连接器规范的所有要求。Colibri® 产品与市场上常见的连接器兼容，并经过了全面测试。

Colibri Receptacle — 插座（母头连接器）
COM 模块
详细信息概览

贴片区

196个信号引脚和24个接地引脚

0.5 毫米间距

Colibri Receptacle

Colibri Plug — 插头（公头）
载板
详情概览

Colibri Feature Pick N Place 180x180 — 可选：贴盖机

Colibri Feature Guide Post 180x180 — 路标

盾牌

SMT贴装

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

我们为您量身定制适用于您应用场景的精准连接器。

其他极数
其他堆叠高度
其他触点镀层

立即咨询定制连接器

COM Express 连接器标准

COM Express® 连接器规范由 PICMG 为计算机模块（COM）制定。该规范规定了模块必须具备的尺寸，以及固定孔和与载板连接的触点布局位置。
COM Express® 模块集成了可启动 PC 的核心功能，如 CPU、图形处理器、内存和标准接口。
将 COM 模块插入载板可缩短开发时间并降低开发成本。此外，通过在载板上插入性能更强的最新 COM Express® 模块，不仅可以延长产品的生命周期，还可以对其进行升级。

符合 PICMG 标准的 COM Express® 模块尺寸（适用于连接器）

COMExpress boards frei

Colibri HighSpeed 连接器的典型应用领域

工业自动化
自助服务终端与POS系统
医疗技术
测量技术
游戏
交通运输
服务器

适用于 COM Express 的 PICMG Colibri® 连接器

Florian Guglhoer Produktmanager 6400x4660px

“我们屡屡听到硬件开发人员反映，对高速连接器的要求日益提高，因此他们需要能够支持超过8 Gbit/s传输速率的SMT连接器。长期以来，我们Colibri SMT连接器的10 Gbit/s版本凭借其卓越的信号完整性，早已赢得了广泛认可。随着 Colibri 16+ 和 25+ Gbit/s 版本的推出，我们实现了 USB 3.1 Gen2 和 PCI Express 4.0 信号的无干扰数据传输。
我们专为 COM Express 应用设计的 Colibri SMT 连接器采用了优化的触点设计，可轻松实现 10、16 或 25+ Gbit/s 及更高速率的高速连接器应用。我们的仿真结果表明，即使在高数据传输速率下，信号完整性依然出色。我对 Colibri COM Express 连接器的高速性能深信不疑。建议您亲自了解其特性，并至少订购一个样品！
如需对您自己的设计进行仿真，也可向我们索取 S 参数。
Florian Guglhör，ept 产品经理

常见问题解答：关于 Colibri SMT 连接器的问答

Colibri SMT连接器适用于哪些数据传输速率？Colibri® 连接器适用于哪些高速应用？PICMG标准的Colibri®连接器目前已在哪些领域成功应用？加工 Colibri 高速连接器时是否需要装配辅助工具？PICMG Colibri® 连接器是否也提供卷带包装？Colibri® COM Express 连接器是否为 UL 认证组件？ept的PCB连接器是否符合RoHS标准？

Colibri SMT连接器适用于哪些数据传输速率？

在8 Gbit/s和10 Gbit/s速率下，采用Colibri® COM Express®连接器系统进行的仿真测试显示其信号完整性表现优异。通过进一步开发和改进触点设计，Colibri® 插头的高速传输能力已扩展至 25+ Gbit/s。因此，COM Express® 连接器系统是您在 25 Gbit/s 及以上高数据传输速率应用中的首选。

mask output eye

Colibri® 连接器适用于哪些高速应用？

Colibri® 高速连接器非常适合高数据传输速率，因此适用于各类高速应用。其中包括支持 10 千兆以太网和 PCI Express Gen3 数据传输速率的 COM Express 和 Mezzanine 板对板系统。

PICMG标准的Colibri®连接器目前已在哪些领域成功应用？

Colibri® COM Express 连接器已广泛应用于工业自动化、自助服务终端及 POS 系统、医疗技术、测量技术、游戏、交通运输以及楼宇自动化等领域。

加工 Colibri 高速连接器时是否需要装配辅助工具？

Colibri® 吸液管座的设计为吸液管提供了充足的吸液面积，因此无需额外的装载辅助工具。
Colibri® 塞子也可通过细吸液管可靠地装载，同样无需额外的装载辅助工具。

PICMG Colibri® 连接器是否也提供卷带包装？

是的，Colibri SMT连接器通常采用卷带包装交付，这使得通过拾放机进行全自动加工成为可能。如需托盘包装，也可根据要求提供。

Colibri® COM Express 连接器是否为 UL 认证组件？

是的，ept公司的Colibri®连接器在美国和加拿大均获得UL认证。

ept的PCB连接器是否符合RoHS标准？

RoHS（《关于限制在电气和电子设备中使用某些有害物质的指令》）是一项旨在限制在电气和电子设备中使用某些有害物质的指令
。我们确认，ept公司的Colibri连接器符合RoHS 2011/65/EU指令的要求。更多详细信息请参见“RoHS与REACH”部分。

客户感言

我们尊重客户对保密性的要求，因此下文中不会提及任何信息来源。但我们
对这些陈述的真实性提供无条件保证。

在数据传输速率极高的应用场景中，Colibri 10 Gbit/s 偶尔会达到其性能极限：但借助全新的 Plug 16+，USB 3.1 Gen2 信号的传输现已能够顺畅进行。

Entwicklungsingenieur Embedded Computing Technologie

对我们而言，关键在于ept的COM Express连接器在眼图参数（抖动、眼高和眼宽）方面表现最佳。

Entwicklungsingenieur Embedded Computing Technologie

通过采用Colibri®连接器的卷带包装，我们延长了贴片机的自主运行时间，从而降低了生产成本。

Fertigungsplaner COM Express-Baseboard-Fertigung

对于我们的10Gbit/s应用，我们仅批准使用Colibri®连接器。

Entwicklungsingenieur COM Express-Modul-Entwicklung

自从开始使用Colibri高速连接器以来，我们在回流焊过程中再也没有遇到过润湿问题。

Fertigungsleiter COM Express-Baseboard-Fertigung

Colibri® SMT 电路板连接器采用卷带包装，极大地提升了我们生产线的产能。

Produktionsleiter COM Express-Modul-Fertigung

在将Colibri连接器引入我们的生产过程中，ept提供的支持堪称完美。我们感到非常放心。

Leiter Qualitätswesen Embedded Computing

ept 确保了 Colibri® 连接器的供应。这对我们来说至关重要。

Fertigungsplaner COM Express-Modul-Fertigung

下载

ept 产品手册 Colibri

安装说明 Colibri

Colibri SI 报告

连接器 ept 产品 Colibri® - 0.5 毫米 SMT

+49 8861 2501 0

目录

产品搜索器
