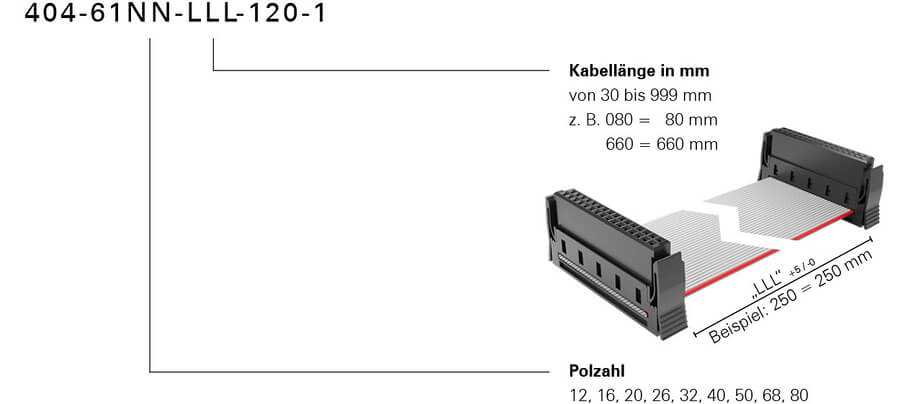

One27 线缆组装（线缆组件）120型 项目编号 404-61NN-LLL-120-1
图片类似
- 12至80的幂
- 接触擦拭长度 1.5 mm
- AWG 30/7 间距 扁平排线 0.635 mm，线缆长度可在30至999毫米之间自由选择
- 采用插切式连接技术（绝缘穿刺连接，IDC）的组装
- PVC电缆类型：-30°C 至 +105°C（静止状态）
- A1上的彩色导线
电缆对电路板
高密度
技术数据
基础知识
| 联系次数 | 12 - 80 |
|---|---|
| 连接技术 | SMT |
| 工作温度 | -30°C 至 +105°C |
材料
| 绝缘体 | LCP，UL 94 V-0 |
|---|---|
| CTI 值 IEC 60112 | 175 |
| 联系材料 | 铜合金 |
| 联系涂层 | 镍上镀钯镍再镀金 |
| 连接区域 | 镍上镀锡 |
机械
| 网格尺寸 | 1.27 毫米 |
|---|---|
| 每个触点的插入力 | ≤ 0.5 N |
| 每次接触的拉力 | ≥ 0.1 N |
| 使用寿命 IEC 60512-9-1 | 性能等级 1：500 插拔次数 |
| 超越安全 | 0.9 毫米 |
| 联系重叠 | 1.5 毫米 |
| 中心偏移 | ± 0.7 毫米 |
| 配对状态下的轴向偏移（x/y） | ± 0.4 毫米 |
| 角偏移纵轴 | ± 4° |
| 横轴角度偏移 | ± 2° |
电动
| 工作电流 | 1.2 A（25°C） |
|---|---|
| 工作电压 | 30 V |
| 测试电压 | >500 V |
| 空气和爬电距离 | 至少 0.4 毫米 |
认证/符合性
| UL 文件 | E130314 |
|---|---|
| 环境 | 符合RoHS标准 |
