PC/104、PC/104-Plus
PC/104 和 PC/104-Plus 是用于工业计算机中的计算机模块（CoM）的标准化规范。与其他常见的外形规格不同，这些模块采用堆叠式设计，从而能够构建复杂的计算系统。 PC/104 和 PC/104-Plus 在极其小巧的外形尺寸（96 mm x 90 mm）下，凭借标准化总线系统（ISA），提供了完整的软硬件兼容性。基于这一标准化设计，可以组合使用不同的 PC/104 卡来完成特定的任务。
特点
- ept久经考验的压入技术，Tcom press®
- PC/104-Plus 亦支持 22 毫米间距
- ，可选配护罩，
- 支持调整触点数量和/或机械负载能力，
- 2.54 毫米间距
应用
- 板对板连接，适用于15.24毫米和22毫米的电路板间距
过滤器

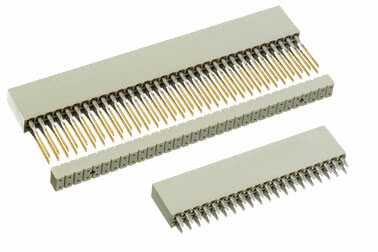

PC/104 排针
PC/104 排针 项目编号 962-40202-03
连接长度 3.4 毫米, 总数 40, 3级
平行
焊接通孔电镀
PC/104 排针 项目编号 962-40206-03
连接长度 3.4 毫米, 总数 40, 2级
平行
焊接通孔电镀
PC/104 排针 项目编号 962-40322-03
连接长度 3.4 毫米, 极数 64, 3级
平行
焊接通孔电镀
PC/104 排针 项目编号 962-40326-03
连接长度 3.4 毫米, 极数 64, 2级
平行
焊接通孔电镀
PC/104 排针 项目编号 962-60202-03
连接长度 3.4 毫米, 总数 40, 3级
平行
压配技术
PC/104 排针 项目编号 962-60202-12
连接长度 12.2 毫米, 总数 40, 3级
平行
压配技术
PC/104 排针 项目编号 962-60206-03
连接长度 3.4 毫米, 总数 40, 2级
平行
压配技术
PC/104 排针 项目编号 962-60206-12
连接长度 12.2 毫米, 总数 40, 2级
平行
压配技术
PC/104 排针 项目编号 962-60322-03
连接长度 3.4 毫米, 极数 64, 3级
平行
压配技术
PC/104 排针 项目编号 962-60322-12
连接长度 12.2 毫米, 极数 64, 3级
平行
压配技术
PC/104 排针 项目编号 962-60326-03
连接长度 3.4 毫米, 极数 64, 2级
平行
压配技术
PC/104 排针 项目编号 962-60326-12
连接长度 12.2 毫米, 极数 64, 2级
平行
压配技术
PC/104-Plus 针脚排
PC/104-Plus 针脚排 项目编号 272-30000-31
连接长度 2.8 毫米, 极数 60, 3级
平行
压配技术

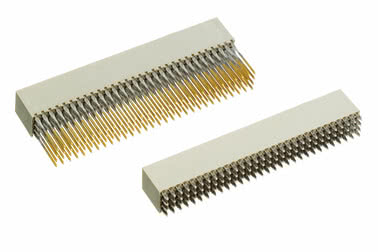

PC/104-Plus 排针
PC/104-Plus 排针 项目编号 264-40303-02
连接长度 2.8 毫米, 极数 120, 3级
平行
焊接通孔电镀
PC/104-Plus 排针 项目编号 264-60303-02
连接长度 2.8 毫米, 极数 120, 3级
平行
压配技术
PC/104-Plus 排针 项目编号 264-60303-12
连接长度 12 毫米, 极数 120, 3级
平行
压配技术

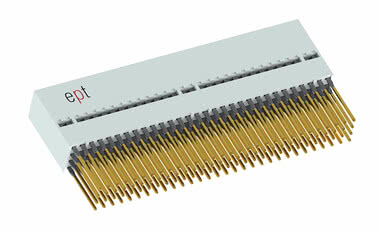

PC/104-Plus 22 毫米排针
PC/104-Plus 22 毫米排针 项目编号 264-61303-02
连接长度 2.8 毫米, 极数 120, 3级, 适用于 22 毫米的电路板间距
平行
压配技术
PC/104-Plus 22 毫米排针 项目编号 264-61303-12
连接长度 12 毫米, 极数 120, 3级, 适用于 22 毫米的电路板间距
平行
压配技术
PC/104-Plus 配件
PC/104-Plus 间隔片 项目编号 264-16302
极数 120

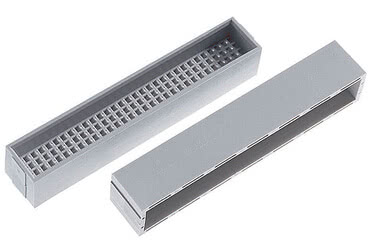

PC/104-Plus 护罩 项目编号 264-17302
极数 120
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？
特点
PC/104 和 PC/104-Plus 连接器采用了 ept 久经考验的 Tcom press® 压接技术，表现出色。使用这些连接器，可实现 15.24 毫米和 22 毫米的电路板间距。通过调整触点数量和/或机械承载能力，您可以找到完全个性化的解决方案。
详情一览
详情一览
PC/104 和 PC/104-Plus 标准
随着组件性能的不断提升，PC/104系统亟需通过更快的总线系统进行扩展。因此，PC/104系统被补充了PCI总线。这一扩展在PC/104-Plus规范中有所体现。
PC/104 与 PC/104-Plus 连接器
：PC/104 总线由两个可并行排列的 40 针和 64 针连接器组成，间距为 2.54 毫米；而 PC/104-Plus 则提供 4 行、间距为 2.00 毫米的 120 针连接器。

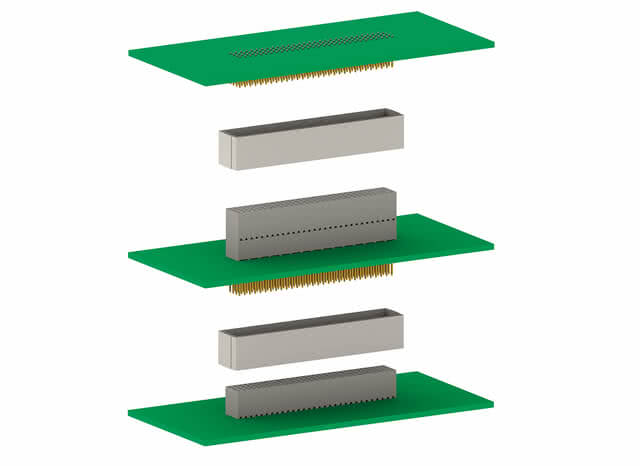

通过采用带过渡区（长引脚）的压入式连接器，可将多块电路板方便地堆叠在一起（见图）。通过使用间隔件和护罩，可确保符合 PC/104 联盟规定的间距要求。因此，
不再需要额外使用间隔销。
PC/104 与 PC/104-Plus 连接器
：PC/104 总线由两个可并行排列的 40 针和 64 针连接器组成，间距为 2.54 毫米；而 PC/104-Plus 则提供 4 行、间距为 2.00 毫米的 120 针连接器。
通过采用带过渡区（长引脚）的压入式连接器，可将多块电路板方便地堆叠在一起（见图）。通过使用间隔件和护罩，可确保符合 PC/104 联盟规定的间距要求。因此，
不再需要额外使用间隔销。
开发者视角
ept连接器以极高的冲压质量著称，这一点在接线柱整洁的压痕上体现得尤为明显。 凭借卓越的加工质量和多种可选等级，可确保极高的插拔循环次数。ept PC/104 和 PC/104-Plus 连接器均配备了市场上广为人知且久经考验的 Tcom press® 压接区，从而在所有可能的应用场景中确保了最高的可靠性。
该连接器的弹簧排可通过简单的平板压入工具进行压入。这省去了繁琐的手工焊接成本，且无需对过渡柱进行返工。 在压接带过渡柱的弹簧排时，会从下方推入一个导向体，以稳定过渡柱。此外，该导向体还充当间隔件，确保模块插接时达到 0.6 英寸的间距。
该连接器的弹簧排可通过简单的平板压入工具进行压入。这省去了繁琐的手工焊接成本，且无需对过渡柱进行返工。 在压接带过渡柱的弹簧排时，会从下方推入一个导向体，以稳定过渡柱。此外，该导向体还充当间隔件，确保模块插接时达到 0.6 英寸的间距。
常见问题解答：关于 PC/104 和 PC/104-Plus 的问答
PC/104 和 PC/104 Plus 压入式连接器的绝缘体是否有不同颜色可选？ PC/104 和 PC/104 Plus 压入式连接器的导线架是否需要作为配件单独订购？ PC/104 和 PC/104 Plus 连接器的特点是什么？
PC/104 和 PC/104 Plus 压入式连接器的绝缘体是否有不同颜色可选？
ept 提供的 PC/104 和 PC/104 Plus 压入式连接器有灰色和黑色两种颜色可选。
PC/104 和 PC/104 Plus 压入式连接器的导线架是否需要作为配件单独订购？
在压入过程中用于固定连接柱的导向件属于压入式连接器的标准配置。
PC/104 和 PC/104 Plus 连接器的特点是什么？
PC/104 和 PC/104-Plus 连接器采用了 ept 久经考验的 Tcom press® 压接技术，表现出色。此外，这些连接器还可实现 15.24 毫米和 22 毫米的电路板间距。
