flexilink PCB 连接器
flexilinkjumper是一种用途灵活、不可插拔的电路板连接器，其节省空间的设计与高达 11 安培/针脚的载流能力 相结合，表现出色。
与flexilinkjumper一样，flexilinkb-t-b通过压接技术，确保在受到冲击和振动等机械载荷时仍能保持可靠的接触。
过滤器
板对板
flexilink B-T-B，高度5毫米 项目编号 990-52XNN050-110
高度 5 毫米, 适用于两阶段压入工艺, 1–3 排触点, 节省空间和成本，替代间隔件, 产品编号代码：X = 排数，NN = 每排极数, 如有任何疑问，请联系我们的销售部门。
平行
压配技术
电源
坚固耐用

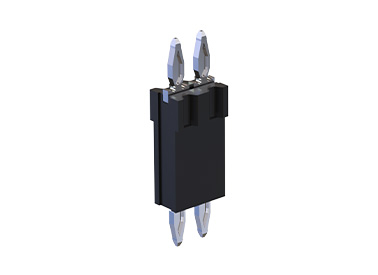

flexilink B-T-B，安装高度10毫米 项目编号 990-52XNN100-110
10 毫米安装高度, 适用于两阶段压入工艺, 1–3 排触点, 节省空间和成本，替代间隔件, 产品编号代码：X = 排数，NN = 每排极数, 如有任何疑问，请联系我们的销售部门。
平行
压配技术
电源
坚固耐用
flexilink B-T-B，安装高度15毫米 项目编号 990-52XNN150-110
高度为15毫米, 适用于两阶段压入工艺, 1–3 排触点, 节省空间和成本，替代间隔件, 产品编号代码：X = 排数，NN = 每排极数, 如有任何疑问，请联系我们的销售部门。
平行
压配技术
电源
坚固耐用

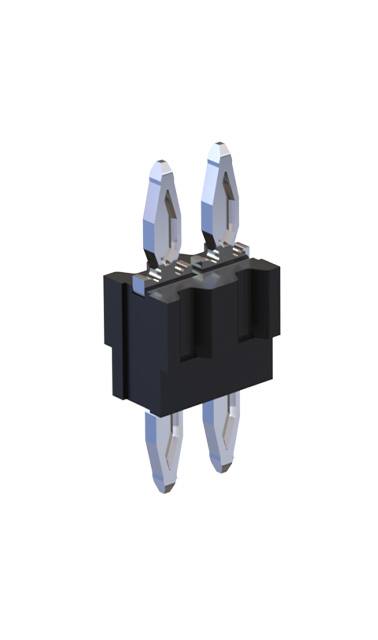

flexilink B-T-B，安装高度 20 毫米 项目编号 990-52XNN200-110
20 毫米安装高度, 适用于两阶段压入工艺, 1–3 排触点, 节省空间和成本，替代间隔件, 产品编号代码：X = 排数，NN = 每排极数, 如有任何疑问，请联系我们的销售部门。
平行
压配技术
电源
坚固耐用

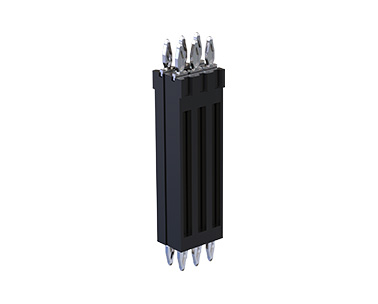

flexilink B-T-B，安装高度25毫米 项目编号 990-52XNN250-110
25 毫米高度, 适用于两阶段压入工艺, 1–3 排触点, 节省空间和成本，替代间隔件, 产品编号代码：X = 排数，NN = 每排极数, 如有任何疑问，请联系我们的销售部门。
平行
压配技术
电源
坚固耐用
跳线

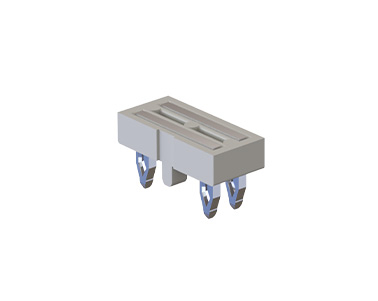

flexilink 跳线，2 触点 项目编号 991-500200-11
2 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源
flexilink 跳线，3 触点 项目编号 991-500300-11
3 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

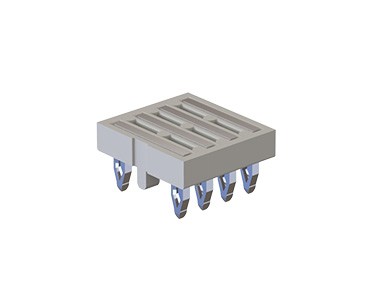

flexilink 跳线，4 针 项目编号 991-500400-11
4 个触点, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

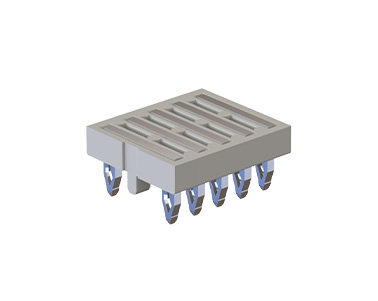

flexilink 跳线，5 针 项目编号 991-500500-11
5 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源
flexilink 跳线，6 针 项目编号 991-500600-11
6 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

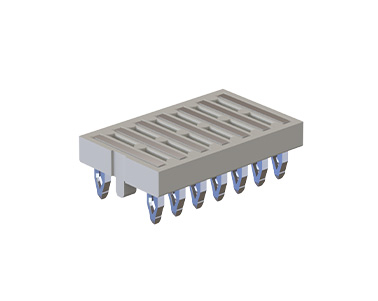

flexilink 跳线，7 针 项目编号 991-500700-11
7 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

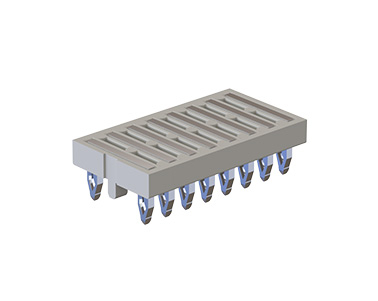

flexilink 跳线，8 针 项目编号 991-500800-11
8 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

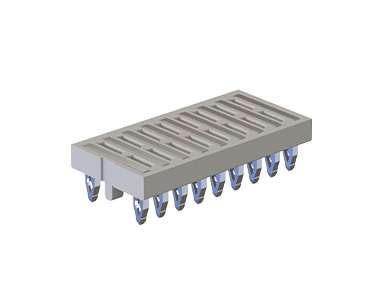

flexilink 跳线，9 针 项目编号 991-500900-11
9 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

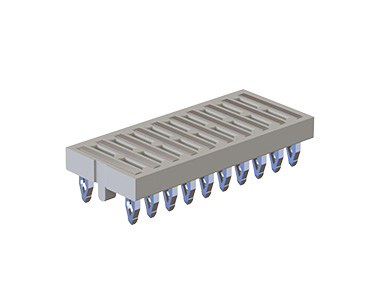

flexilink 跳线，10 针 项目编号 991-501000-11
10 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

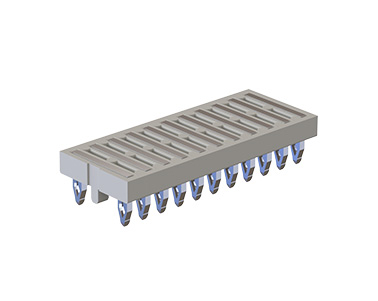

flexilink 跳线，11 针 项目编号 991-501100-11
11 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

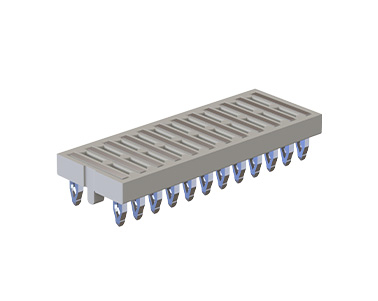

flexilink 跳线，12 针 项目编号 991-501200-11
12 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

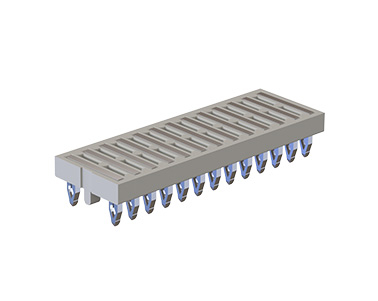

flexilink 跳线，13 针 项目编号 991-501300-11
13 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

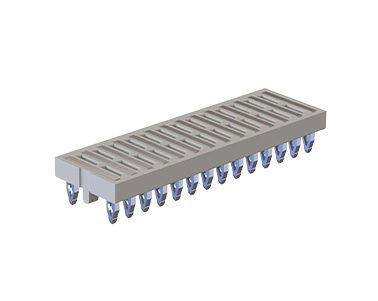

flexilink 跳线，14 针 项目编号 991-501400-11
14 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源

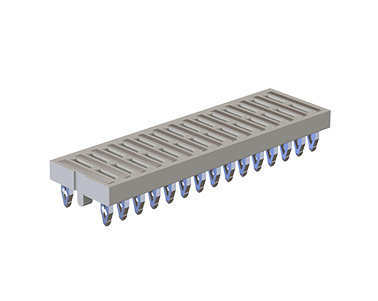

flexilink 跳线，15 针 项目编号 991-501500-11
15 个联系人, 11 A 载流能力, 占地面积小, 安装简便，无需焊接, 可灵活配置，间距为2或4毫米
横向
压配技术
电源
其他杆数？ 其他堆叠高度？ 其他接触涂层？定制变体？滞后触头？
采用压入技术的PCB连接器
我们的压接技术（压入式）坚固型连接器flexilink，非常适合需要高开关电流的应用场景，可提供稳固的连接。
flexilink有两种型号：
- flexilinkjumper，用于水平电路板连接
- flexilinkb-t-b，用于并行电路板连接
flexilink有两种型号：
- flexilinkjumper，用于水平电路板连接
- flexilinkb-t-b，用于并行电路板连接
用于 水平电路板连接的 flexilink 跳线 ：
该产品凭借其节省空间的设计和同时具备的高载流能力 而备受青睐。1毫米的板间距 和在电路板上仅需3.8毫米的占用空间，使得该连接器能够最大限度地利用空间并具有多种用途，例如用于LED电路板的串联。该电路板连接器的高度仅为2毫米。
该产品凭借其节省空间的设计和同时具备的高载流能力 而备受青睐。1毫米的板间距 和在电路板上仅需3.8毫米的占用空间，使得该连接器能够最大限度地利用空间并具有多种用途，例如用于LED电路板的串联。该电路板连接器的高度仅为2毫米。
flexilinkb-t-b 用于并行电路板连接：
flexilinkb-t-b 连接器（间距为 2.54 mm）可确保您通过压入技术（压接技术）实现高质量的电路板连接。这款双面连接器是应对高开关电流的理想解决方案，因为没有任何接触过渡会限制其载流能力。
其显著优势在于：仅需一个组件即可同时实现机械连接和电气连接。无需使用支撑柱（间隔件）——因此您不仅节省了电路板上的空间，还降低了成本。
flexilinkb-t-b 可根据您的需求进行定制：您可以选择适用于 5 至 25 毫米板间距的 flexilinkb-t-b，并可自由组合不同的排数和针数。
flexilinkb-t-b 连接器（间距为 2.54 mm）可确保您通过压入技术（压接技术）实现高质量的电路板连接。这款双面连接器是应对高开关电流的理想解决方案，因为没有任何接触过渡会限制其载流能力。
其显著优势在于：仅需一个组件即可同时实现机械连接和电气连接。无需使用支撑柱（间隔件）——因此您不仅节省了电路板上的空间，还降低了成本。
flexilinkb-t-b 可根据您的需求进行定制：您可以选择适用于 5 至 25 毫米板间距的 flexilinkb-t-b，并可自由组合不同的排数和针数。

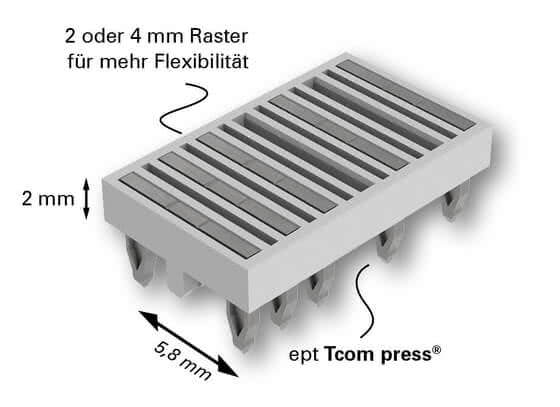

flexilink jumper PCB 连接器的特点
flexilinkjumper是一种应用灵活、不可插拔的电路板连接器，其节省空间的设计与高达 11 安培/针脚的载流能力 相得益彰。该产品具有 2 或 4 毫米的可变间距 ，并提供 2 至 15 个接触桥。这使得板间距完全可根据您的需求进行调整。 因此，它特别适用于建筑、自动化和汽车电子领域的LED灯条等应用。它能够出色地承受强烈的机械负荷，如冲击和振动。无需繁琐的焊接过程——flexilinkjumper通过压接技术 技术，可轻松实现两块或多块印刷电路板的连接。
flexilink jumper 的特点
- 可变间距2至4毫米
- 2至15个接触桥
- 每个引脚
- 最大载流能力11 A 节省空间和成本，取代支撑柱 仅
- 需一个组件即可实现连接
- 能承受高机械负荷、冲击和振动
- 通过压入
- 工艺消除焊接过程 可
- 实现板间距的个性化调整 压接区 Tcom press®
应用
- LED在建筑、自动化和汽车技术、传动
- 技术
- 及传感技术中的应用

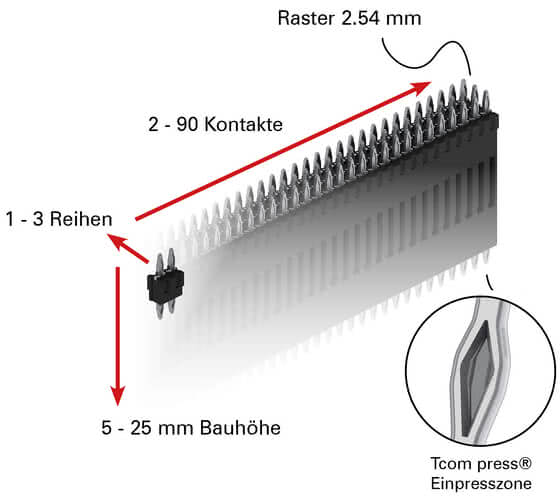

flexilink B-to-B PCB 连接器的特点
与 flexilinkjumper 一样，flexilinkb-t-b 通过压入技术（压接技术），确保在冲击和振动等机械应力作用下仍能保持可靠的接触。flexilinkb-t-b 可灵活适应您的应用需求：您可以根据实际需求配置 flexilinkb-t-b 的安装高度（高度）、排数（排数）以及触点数量。 可支持1至3排触点、2至90个引脚，以及5至25毫米的板间距。每个引脚的载流能力最高可达11安培。因此，flexilinkb-t-b特别适用于大电流应用，并在采用厚铜箔电路板的常规应用中发挥最大性能。
功能 b-t-b
- 单针
- 最大电流承载能力（载流能力）高达11 A，2至90个触点
- ，安装高度（高度）5至25毫米，1
- 至3排
- ，节省空间和成本，替代间隔件（支撑柱），仅
- 需一个组件即可实现连接，在冲击和振动
- 下具有
- 高机械耐受性，无需焊接工艺——压入技术（压接技术），压入区（压接区），Tcom
- press®
应用
机床
农业机械
汽车工业
内部物流
起重与起重机技术
传动技术
农业机械
汽车工业
内部物流
起重与起重机技术
传动技术
常见问题解答：关于 flexilink 电路板连接器的问答
flexilink 能否压入较厚的铜基板上？ 为什么flexilink设有最小起订量？
flexilink 能否压入较厚的铜基板上？
是的，flexilink非常适合压入厚铜电路板中。
为什么flexilink设有最小起订量？
最低订购量由以下因素决定：较高的咨询成本、复杂的机械技术以及压机的较高调试成本。
客户感言
我们尊重客户对保密性的要求，因此下文中不会提及任何信息来源。但我们
对这些陈述的真实性提供无条件保证。
对这些陈述的真实性提供无条件保证。
借助 ept 的 flexilink，我们成功解决了空间布局问题，并按期将新开发的产品推向市场。
得益于ept的气密性压接区，我们得以采用flexilink，从而确保即使在灌封组件中也不会出现瞬断的情况。
借助 flexilink，我们可以精确实现所需的电路板间距。
在极端冲击和振动条件下的测试中，我们使用 flexilink 取得了最佳结果：Flexilink 针脚与电路板金属化通孔 之间的连接点完全没有出现接触中断（瞬断）！
借助 flexilink，我们只需一个部件（而非两个）即可将电路板可靠地连接在一起。
