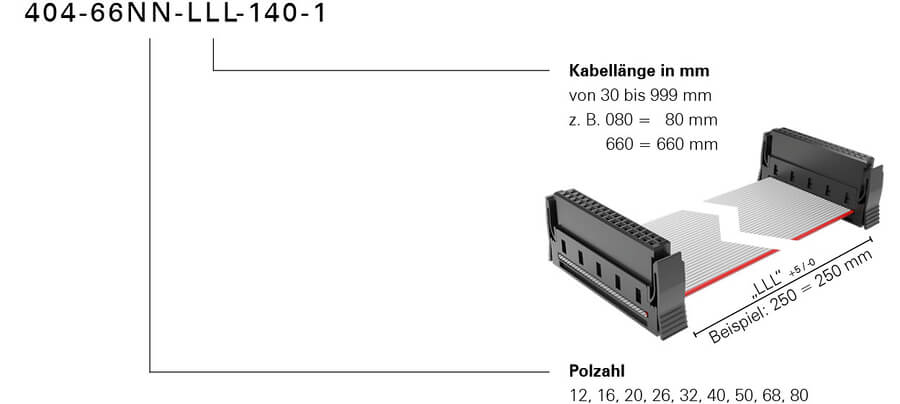

One27 线缆组装 型号 140 项目编号 404-66NN-LLL-140-1
图片类似
电缆对电路板
高密度
- 12至80的幂
- 触点间距 1.5 毫米
- AWG 30 间距扁平电缆，线径 0.635 毫米，线长可在 30 至 999 毫米之间自由选择
- 采用插拔式连接技术（IDC）的组装
- LSZH型电缆：-40°C 至 +90°C（静止状态）
- A1上的彩色导线
技术数据
基础知识
| 联系次数 | 12 - 80 |
|---|---|
| 连接技术 | SMT |
| 工作温度 | -40°C 至 +90°C |
材料
| 绝缘体 | LCP，UL 94 V-0（IDC 排针） ，LSZH EVA/PO，UL 22088（电缆） |
|---|---|
| CTI 值 IEC 60112 | 175（IDC 弹簧排） |
| 联系材料 | 铜合金（IDC 弹簧排） 镀锡铜（电缆） |
| 联系涂层 | Au 覆 PdNi 覆 Ni（IDC 排针） |
| 连接区域 | Sn 覆盖 Ni |
机械
| 网格尺寸 | 1.27 毫米（IDC 排针） 0.635 毫米（电缆） |
|---|---|
| 每个触点的插入力 | ≤ 0.5 N |
| 每次接触的拉力 | ≥ 0.1 N |
| 使用寿命 IEC 60512-9-1 | 1级：500次插拔循环 |
| 超越安全 | 0.9 毫米 |
| 联系重叠 | 1.5 毫米 |
| 中心偏移 | ± 0.7 毫米 |
| 配对状态下的轴向偏移（x/y） | ± 0.4 毫米 |
| 角偏移纵轴 | ± 4° |
| 横轴角度偏移 | ± 2° |
电动
| 空气和爬电距离 | 至少 0.4 毫米 |
|---|
认证/符合性
| UL 文件 | E130314 & E493123 |
|---|---|
| 环境 | 符合RoHS标准 |
