Velox：概述

Velox 高速背板

Velox® 是一款专为高速背板应用设计的模块化连接器系统。它专为对性能要求极高的市场而开发。
Velox® 产品系列符合 VITA46 系统的高标准要求。该系列提供四种不同型号，并支持定制化配置。这为开发人员在设计电路板布局时提供了更大的灵活性。
此外，1.27 µm 厚的镀金表面层还确保了系统的高使用寿命。

特点

10 Gbit/s
坚固耐用的设计
通过VITA46标准测试
，使用寿命长，可承受
200次插拔循环 “Heavy Gold”镀层
内置触点
模块化连接器系统
定制化触点配置

应用

军用
航空航天
系统、高负荷应用
、电信/数据传输

Velox：概述

事实概览应用 Velox 产品特点 VITA46 规范开发者视角常见问题

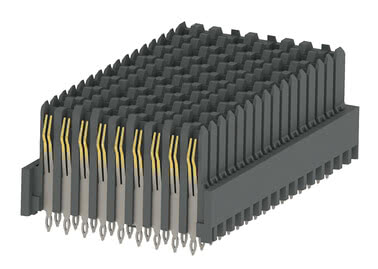

16-左

Velox 16-left 项目编号 308-52100-41

压接区表面：SnPb, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 16-left 项目编号 308-52100-41 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox 16-left 项目编号 308-52100-42

压接区表面处理：Sn（符合RoHS标准）, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 16-left 项目编号 308-52100-42 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

中心

Velox中心项目编号 308-50100-41

压接区表面：SnPb, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50100-41 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox中心项目编号 308-50100-42

压接区表面处理：Sn（符合RoHS标准）, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50100-42 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

Velox中心项目编号 308-50101-41

压接区表面：SnPb, 定制配置（135个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50101-41 - 技术数据

基础知识

规格	VITA 46
联系次数	135
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox中心项目编号 308-50101-42

压接区表面处理：Sn（符合RoHS标准）, 定制配置（135个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50101-42 - 技术数据

基础知识

规格	VITA 46
联系次数	135
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

Velox中心项目编号 308-50102-41

压接区表面：SnPb, 定制配置（71个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50102-41 - 技术数据

基础知识

规格	VITA 46
联系次数	71
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox中心项目编号 308-50102-42

压接区表面处理：Sn（符合RoHS标准）, 定制配置（71个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50102-42 - 技术数据

基础知识

规格	VITA 46
联系次数	71
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

Velox中心项目编号 308-50103-41

压接区表面：SnPb, 定制配置（80个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50103-41 - 技术数据

基础知识

规格	VITA 46
联系次数	80
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox中心项目编号 308-50103-42

压接区表面处理：Sn（符合RoHS标准）, 定制配置（80个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox中心项目编号 308-50103-42 - 技术数据

基础知识

规格	VITA 46
联系次数	80
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

16-右

Velox 16-right 项目编号 308-51100-41

压接区表面：SnPb, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 16-right 项目编号 308-51100-41 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox 16-right 项目编号 308-51100-42

压接区表面处理：Sn（符合RoHS标准）, 满载（144个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 16-right 项目编号 308-51100-42 - 技术数据

基础知识

规格	VITA 46
联系次数	144
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

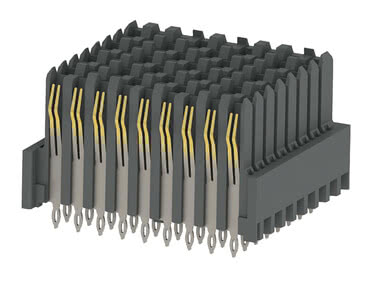

8-左

Velox 8-left 项目编号 308-52200-41

压接区表面：SnPb, 全套配置（72个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 8-left 项目编号 308-52200-41 - 技术数据

基础知识

规格	VITA 46
联系次数	72
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡铅合金

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314

Velox 8-left 项目编号 308-52200-42

压接区表面处理：Sn（符合RoHS标准）, 全套配置（72个触点）, 连接技术：压入式, 网格 1.8 毫米, 数据传输速率 10 Gbit/s

直角

压配技术

高速

坚固耐用

显示更多产品详情

Velox 8-left 项目编号 308-52200-42 - 技术数据

基础知识

规格	VITA 46
联系次数	72
连接技术	压配技术
连接长度	1.62 毫米
工作温度	-55°C 至 +105°C

材料

绝缘体	LCP，UL 94 V-0
CTI 值 IEC 60112	175
联系材料	磷青铜
联系涂层	接触面为1.27 µm金镀层（底层为镍），压接区为锡镀层

机械

网格尺寸	1.8 毫米
每个触点的插入力	最大 0.75 N
每次接触的拉力	≥ 0.15 N
使用寿命	200次插拔循环

电动

工作电流	1.0 A（<30°C）
工作电压	50 VAC 峰值或直流
接触电阻	最大 80 mΩ
空气和爬电距离	≥ 0.7 毫米
绝缘阻抗	≥1000 MΩ
测试电压	500 V（交流/直流）
数据传输	10 Gbit/s

认证/符合性

UL 文件	E130314
环境	符合RoHS标准

其他杆数？其他堆叠高度？其他接触涂层？定制变体？滞后触头？

要求定制连接器

" 没有适合您的连接器？现在就申请定制连接器！

Username:

非常感谢！我们将审核您的需求，并尽快与您联系。

如有任何疑问，欢迎随时通过电子邮件或电话与我们联系。

未找到合适的产品——立即咨询产品：

带*的字段为必填项。

公司名称 *

致辞

姓名 *

名称 *

街道 *

邮政编码 *

地点 *

国家 *

电子邮件 *

电话 *

产品要求 *

您可在此查阅我们的隐私政策。

特点

Velox® 连接器采用坚固耐用的设计，表面镀金层厚度达 1.27 微米（50 微英寸）。其触点采用内置式设计，从而获得额外保护。所有这些特性共同确保了极长的使用寿命，插拔循环次数至少达到 200 次。因此，Velox® 特别适用于数据吞吐量为 10 Gbit/s 的高速背板应用。该连接器的高耐用性已在按照 VITA-46 标准进行的测试中得到验证。

VITA46 规范

Vita46规范（也称为VPX）定义了一种新型高速连接器系统。该系统支持传输千兆以太网、PCI Express、串行RapidIO和InfiniBand等协议。为了确保最大程度的兼容性，该标准支持VMEbus中常见的6U和3U欧标卡尺寸规格。因此，混合系统也成为可能。VITA 46 标准由 VITA 组织开发，主要面向必须承受高负荷的计算机系统，例如军事应用。

四种不同的结构形式可以模块化地组合在一起。Velox® 连接器由于触点数量各异，具有很高的灵活性。这种特性通过能够单独配置各型号而得到进一步体现。

开发者视角

Velox® 连接器系统由 ept 专门为 VITA-46 系统（也称为 VPX）开发。Velox® 系列包含四种不同的连接器类型，可采用模块化方式串联。此外，客户还可以自行选择触点数量。既可订购配备 72 或 144 个触点的全配置连接器，也可定制特定触点配置。这为开发人员在设计电路板时提供了极大的灵活性。该系统专为高功率应用而开发。得益于其镀金层以及位于绝缘体内部的触点，该系统具有极高的耐用性。”

常见问题解答：关于Velox的问答

Velox® 连接器适用于哪些数据传输速率？ ept公司的Velox®连接器与市面上的其他连接器兼容吗？ ept能否为Velox®连接器提供定制的触点配置？

Velox® 连接器适用于哪些数据传输速率？

Velox® 连接器可实现高达 10 Gbit/s 的数据传输速率。

ept公司的Velox®连接器与市面上的其他连接器兼容吗？

ept 保证 Velox® 连接器与市场上所有 VITA-46 系统完全兼容。

ept能否为Velox®连接器提供定制的触点配置？

Velox® 连接器的四种不同型号均可提供定制配置。
